5.8 Drehen Sie den Knopf

Ein Potentiometer ist ein dreipoliges Gerät, das häufig verwendet wird, um den Widerstand in einem Schaltkreis anzupassen. Es verfügt über einen Drehknopf oder einen Schieberegler, mit dem der Widerstandswert des Potentiometers verändert werden kann. In diesem Projekt werden wir es nutzen, um die Helligkeit einer LED zu steuern, ähnlich einer Schreibtischlampe in unserem Alltag. Durch Anpassen der Position des Potentiometers können wir den Widerstand im Stromkreis verändern und somit den durch die LED fließenden Strom regulieren, was deren Helligkeit entsprechend anpasst. Dies ermöglicht es uns, ein anpassbares und verstellbares Beleuchtungserlebnis zu schaffen, vergleichbar mit dem einer Schreibtischlampe.

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

ESP32 Starter Kit

320+

ESP32 Starter Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

ESP32 WROOM 32E

BUY

ESP32-Kameraerweiterung

-

Steckbrett

BUY

Überbrückungsdrähte

BUY

Widerstand

BUY

LED

BUY

Potentiometer

BUY

Verfügbare Pins

  • Verfügbare Pins

    Hier ist eine Liste der verfügbaren Pins auf dem ESP32-Board für dieses Projekt.

    Verfügbare Pins

    IO14, IO25, I35, I34, I39, I36

  • Strapping Pins

    Die folgenden Pins sind Strapping-Pins, die den Startvorgang des ESP32 beim Einschalten oder Zurücksetzen beeinflussen. Sobald der ESP32 jedoch erfolgreich hochgefahren ist, können sie als reguläre Pins verwendet werden.

    Strapping-Pins

    IO0, IO12

Schaltplan

../../_images/circuit_5.8_potentiometer.png

Wenn Sie das Potentiometer drehen, ändert sich der Wert von I35. Durch Programmierung können Sie den Wert von I35 nutzen, um die Helligkeit der LED zu steuern. Daher ändert sich die Helligkeit der LED entsprechend, wenn Sie am Potentiometer drehen.

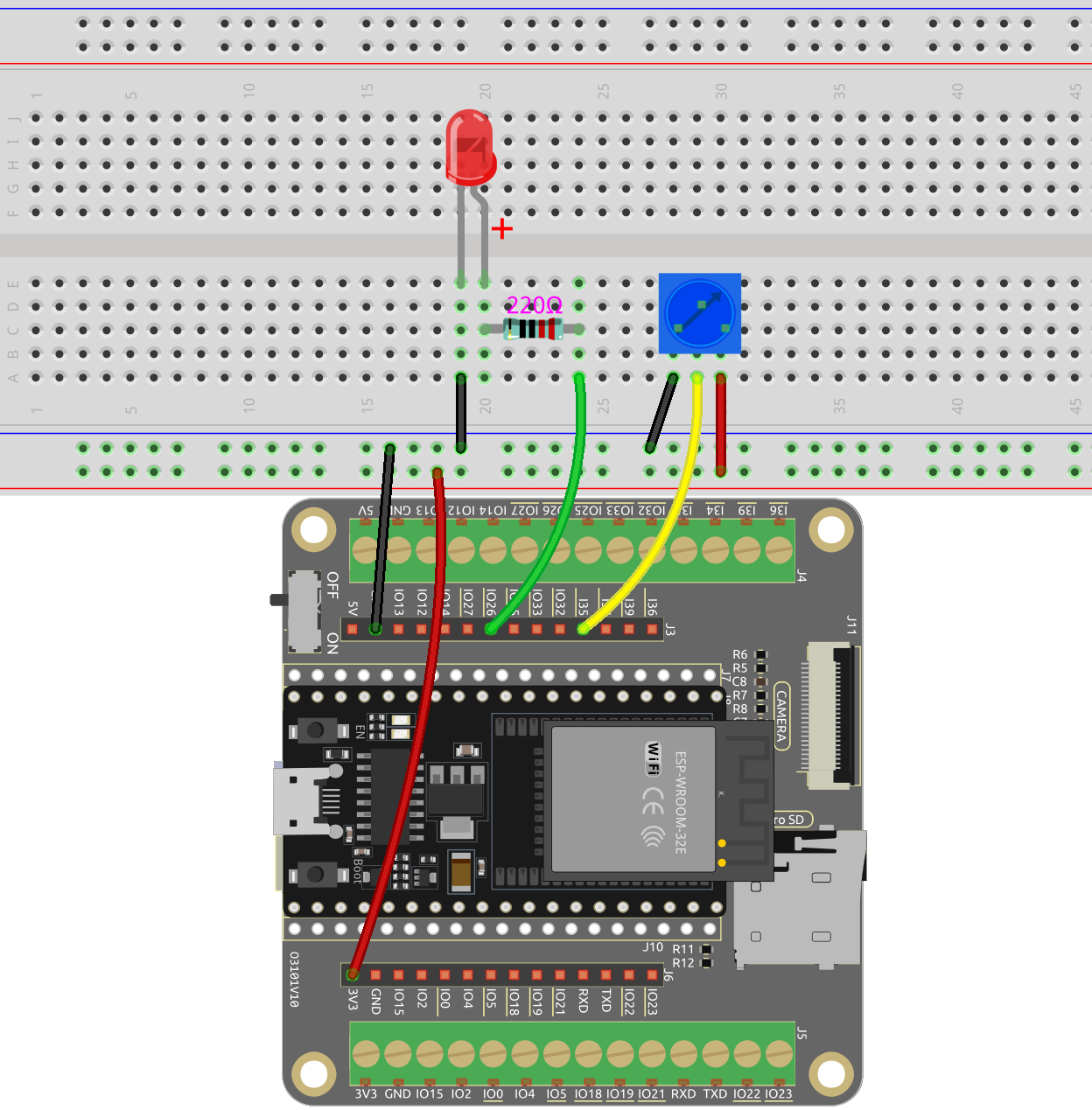

Verdrahtung

../../_images/5.8_potentiometer_bb.png

Code

Bemerkung

  • Öffnen Sie die Datei 5.8_turn_the_knob.py, die sich im Pfad esp32-starter-kit-main\micropython\codes befindet, oder kopieren und fügen Sie den Code in Thonny ein. Klicken Sie dann auf „Run Current Script“ oder drücken Sie F5, um ihn auszuführen.

  • Stellen Sie sicher, dass der Interpreter „MicroPython (ESP32).COMxx“ in der unteren rechten Ecke ausgewählt ist.

from machine import ADC, Pin, PWM
import time

pot = ADC(Pin(35, Pin.IN)) # create an ADC object acting on a pin

# Configure the ADC attenuation to 11dB for full range
pot.atten(pot.ATTN_11DB)

# Create a PWM object
led = PWM(Pin(26), freq=1000)

while True:
    # Read a raw analog value in the range of 0-4095
    value = pot.read()

    # Scale the value to the range of 0-1023 for ESP32 PWM duty cycle
    pwm_value = int(value * 1023 / 4095)

    # Update the LED brightness based on the potentiometer value
    led.duty(pwm_value)

    # Read the voltage in microvolts and convert it to volts
    voltage = pot.read_uv() / 1000000

    # Print the raw value and the voltage
    print(f"value: {value}, Voltage: {voltage}V")

    # Wait for 0.5 seconds before taking the next reading
    time.sleep(0.5)

Mit diesem Skript ausgeführt, ändert sich die Helligkeit der LED, wenn das Potentiometer gedreht wird, während der analoge Wert und die Spannung an diesem Punkt im Shell angezeigt werden.
