4.3 Schwingender Servomotor

Ein Servomotor ist eine Art positionsbasiertes Gerät, das für seine Fähigkeit bekannt ist, spezifische Winkel zu halten und präzise Drehungen zu liefern. Dies macht ihn besonders wünschenswert für Steuerungssysteme, die konstante Winkelverstellungen verlangen. Es ist nicht überraschend, dass Servomotoren in hochwertigen ferngesteuerten Spielzeugen weit verbreitet sind, von Flugzeugmodellen bis hin zu U-Boot-Repliken und ausgeklügelten ferngesteuerten Robotern.

In diesem faszinierenden Abenteuer werden wir uns selbst herausfordern, den Servomotor auf eine einzigartige Weise zu manipulieren - indem wir ihn schwingen lassen! Dieses Projekt bietet eine hervorragende Gelegenheit, tiefer in die Dynamik von Servomotoren einzutauchen, Ihre Fähigkeiten in präzisen Steuerungssystemen zu schärfen und ein tieferes Verständnis für ihre Funktionsweise zu erlangen.

Sind Sie bereit, den Servomotor nach Ihren Melodien tanzen zu lassen? Lassen Sie uns auf diese spannende Reise gehen!

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein komplettes Set zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
ESP32 Starter Kit	320+	ESP32 Starter Kit

Sie können diese auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
ESP32 WROOM 32E	BUY
ESP32-Kameraerweiterung	-
Überbrückungsdrähte	BUY
Servo	BUY

Verfügbare Pins

Hier ist eine Liste der verfügbaren Pins auf dem ESP32-Board für dieses Projekt.

Verfügbare Pins

IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

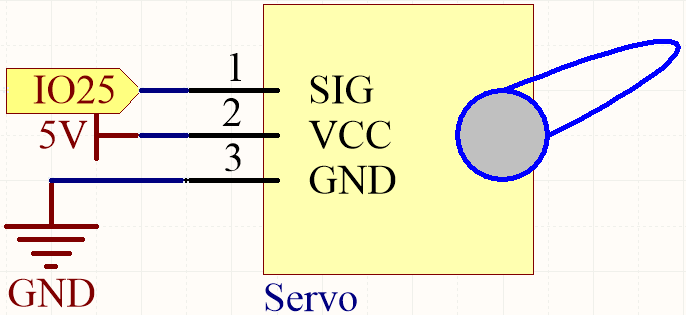

Schaltplan

Verdrahtung

• Das orangefarbene Kabel ist das Signal und wird an IO25 angeschlossen.

• Das rote Kabel ist VCC und wird an 5V angeschlossen.

• Das braune Kabel ist GND und wird an GND angeschlossen.

Code

Bemerkung

• Öffnen Sie die Datei 4.3_swinging_servo.py, die sich im Pfad esp32-starter-kit-main\micropython\codes befindet, oder kopieren und fügen Sie den Code in Thonny ein. Klicken Sie dann auf „Aktuelles Skript ausführen“ oder drücken Sie F5, um es auszuführen.

• Stellen Sie sicher, dass Sie den Interpreter „MicroPython (ESP32).COMxx“ in der unteren rechten Ecke ausgewählt haben.

import machine
import time

# Create a PWM (Pulse Width Modulation) object on Pin 25
servo = machine.PWM(machine.Pin(25))

# Set the frequency of the PWM signal to 50 Hz, common for servos
servo.freq(50)

# Define a function for interval mapping
def interval_mapping(x, in_min, in_max, out_min, out_max):
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

# Define a function to write an angle to the servo
def servo_write(pin, angle):

    pulse_width = interval_mapping(angle, 0, 180, 0.5, 2.5) # Calculate the pulse width
    duty = int(interval_mapping(pulse_width, 0, 20, 0, 1023))     # Calculate the duty cycle
    pin.duty(duty) # Set the duty cycle of the PWM signal

# Create an infinite loop
while True:
    # Loop through angles from 0 to 180 degrees
    for angle in range(180):
        servo_write(servo, angle)
        time.sleep_ms(20)

    # Loop through angles from 180 to 0 degrees in reverse
    for angle in range(180, -1, -1):
        servo_write(servo, angle)
        time.sleep_ms(20)

Wenn Sie diesen Code ausführen, wird der Servomotor kontinuierlich zwischen 0 und 180 Grad hin und her schwenken.

Wie funktioniert das?

1. Importieren Sie die notwendigen Bibliotheken: machine zur Steuerung der Hardware des Mikrocontrollers und time für das Hinzufügen von Verzögerungen.

   import machine
   import time


2. Erstellen Sie ein PWM-Objekt (Pulsweitenmodulation) am Pin 25 und setzen Sie dessen Frequenz auf 50 Hz, was für Servos üblich ist.

   # Create a PWM (Pulse Width Modulation) object on Pin 25
   servo = machine.PWM(machine.Pin(25))

   # Set the frequency of the PWM signal to 50 Hz, common for servos
   servo.freq(50)


3. Definieren Sie eine interval_mapping-Funktion, um Werte von einem Bereich in einen anderen zu übertragen. Diese wird verwendet, um den Winkel in die entsprechende Impulsbreite und den Tastgrad umzurechnen.

   def interval_mapping(x, in_min, in_max, out_min, out_max):
       return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min


4. Definieren Sie eine servo_write-Funktion, die ein PWM-Objekt und einen Winkel als Eingaben nimmt. Sie berechnet die Impulsbreite und den Tastgrad basierend auf dem gegebenen Winkel und setzt dann die PWM-Ausgabe entsprechend.

   def servo_write(pin, angle):

       pulse_width = interval_mapping(angle, 0, 180, 0.5, 2.5) # Calculate the pulse width
       duty = int(interval_mapping(pulse_width, 0, 20, 0, 1023))     # Calculate the duty cycle
       pin.duty(duty) # Set the duty cycle of the PWM signal


   • In dieser Funktion wird interval_mapping() aufgerufen, um den Winkelbereich 0 ~ 180 auf den Impulsbreitenbereich 0,5 ~ 2,5 ms abzubilden.

   • Warum ist es 0,5~2,5? Dies wird durch den Arbeitsmodus des Servo bestimmt.

   • Als nächstes wird die Impulsbreite von der Periode in den Tastgrad umgewandelt.

   • Da duty() bei Verwendung keine Dezimalzahlen haben darf (der Wert darf kein Float-Typ sein), haben wir int() verwendet, um den Tastgrad in einen Int-Typ zu konvertieren.

5. Erstellen Sie eine unendliche Schleife mit zwei verschachtelten Schleifen.

   while True:
       # Loop through angles from 0 to 180 degrees
       for angle in range(180):
           servo_write(servo, angle)
           time.sleep_ms(20)

       # Loop through angles from 180 to 0 degrees in reverse
       for angle in range(180, -1, -1):
           servo_write(servo, angle)
           time.sleep_ms(20)


   • Die erste verschachtelte Schleife iteriert durch Winkel von 0 bis 180 Grad, und die zweite verschachtelte Schleife iteriert durch Winkel von 180 bis 0 Grad in umgekehrter Reihenfolge.

   • In jeder Iteration wird die Funktion servo_write mit dem aktuellen Winkel aufgerufen, und es wird eine Verzögerung von 20 Millisekunden hinzugefügt.
