光敏アレイ

このプログラムは、光依存抵抗器からの読み取りを対応する数の点灯するLEDライトに変換し、光の明るさのシンプルなインジケータを作成します。

必要なコンポーネント

このプロジェクトには以下のコンポーネントが必要です。

全体のキットを購入すると便利です。こちらがリンクです：

名称	このキットのアイテム数	リンク
Elite Explorer Kit	300+	Elite Explorer Kit

以下のリンクから別々に購入することもできます。

コンポーネント紹介	購入リンク
Arduino Uno R4 WiFi	-
ブレッドボード	購入
ジャンパーワイヤー	購入
抵抗器	購入
LED	購入
フォトレジスタ	購入

配線図

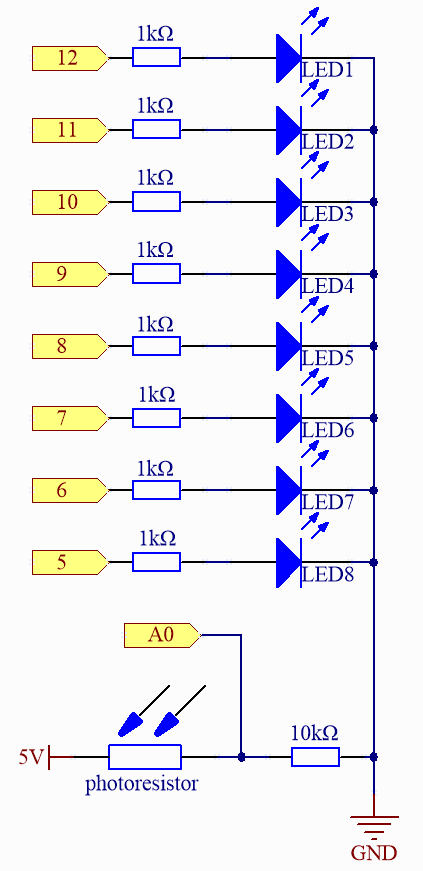

回路図

コード

注釈

• ファイル 04_light_sensitive_array.ino を elite-explorer-kit-main\fun_project\04_light_sensitive_array のパスから直接開くことができます。

• または、このコードをArduino IDEにコピーしてください。

04_light_sensitive_array.ino

/*
  The code reads the ambient light level through a photoresistor and lights up
  a certain number of LEDs based on the light level. The LEDs serve as a "light level bar."

  Board: Arduino Uno R4
  Component: Photoresistor and LED
*/

// Constants for the number of LEDs and their pins
const int NbrLEDs = 8;
const int ledPins[] = { 5, 6, 7, 8, 9, 10, 11, 12 };

// Pin for the photoresistor
const int photocellPin = A0;

// Variables to store sensor and LED level values
int sensorValue = 0;  // value read from the sensor
int ledLevel = 0;     // sensor value converted into LED 'bars'

void setup() {
  // Initialize all LED pins as outputs
  for (int led = 0; led < NbrLEDs; led++) {
    pinMode(ledPins[led], OUTPUT);
  }
}

void loop() {
  sensorValue = analogRead(photocellPin);              // Read the ambient light level from the photoresistor
  ledLevel = map(sensorValue, 300, 1023, 0, NbrLEDs);  // Map the sensor value to the number of LEDs to be lit

  // Update the state of each LED based on the mapped value
  for (int led = 0; led < NbrLEDs; led++) {
    if (led < ledLevel) {
      digitalWrite(ledPins[led], HIGH);  // Turn ON LEDs that are below the level
    } else {
      digitalWrite(ledPins[led], LOW);  // Turn OFF LEDs that are above the level
    }
  }
}

どのように動作しますか？

以下はコードの詳細な説明です：

1. 定数と変数の定義：

   NbrLEDs：8個のLEDの存在を定義します。 ledPins[]：LEDはArduinoのピン5から12に接続されています。 photocellPin：フォトレジスタはArduinoのA0ピンに接続されています。 sensorValue：この変数はフォトレジスタから読み取った値を保存します。 ledLevel：この変数はsensorValueの変換に基づいてLEDの数を保存します。

2. setup()：

   ピン5から12を出力として設定し、LEDを駆動します。

3. loop()：

   フォトレジスタのアナログ値をピンA0から読み取ります。通常は0から1023の範囲です。 map関数を使用して、フォトレジスタの値を300-1023の範囲から0-8の範囲にマップします。 これは、光依存抵抗器からの読み取りが300の場合、LEDは点灯しないことを意味します。 読み取りが1023以上の場合、8個のLEDすべてが点灯します。

   続くforループは、各LEDをチェックします。そのインデックスがledLevel未満の場合、 LEDを点灯させます。それ以外の場合は、LEDを消灯させます。
