LEDモジュール¶
プログラミングの学習で「Hello, world!」を出力するのが最初のステップであるように、プログラムを使ってLEDを駆動させることは、物理的プログラミングを学ぶ上での伝統的な導入部です。
必要なコンポーネント¶
このプロジェクトでは、以下のコンポーネントが必要です。
全てのキットを購入するのが便利です。リンクはこちらです:
名称 |
このキットのアイテム数 |
リンク |
---|---|---|
Elite Explorer Kit |
300+ |
また、以下のリンクから個別に購入することもできます。
コンポーネント紹介 |
購入リンク |
---|---|
- |
|

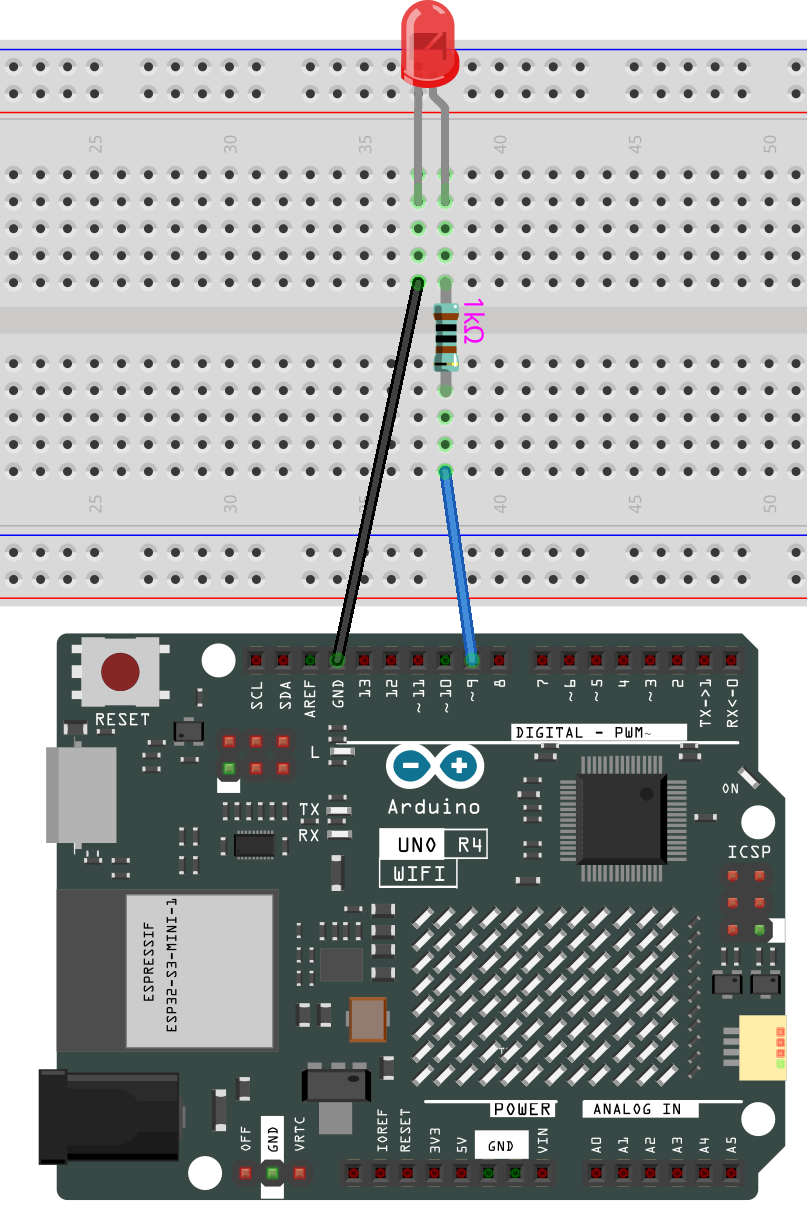

配線図¶
回路図¶
コード¶
注釈
elite-explorer-kit-main\basic_project\10-led
のパスにある10-led.ino
ファイルを開くことができます。または、このコードを Arduino IDE にコピーします。
コードが正常にアップロードされると、Arduinoボードのデジタルピン9に接続されたLEDが点滅し始めます。LEDは0.5秒間点灯し、その後0.5秒間消灯し、プログラムが実行される間、このサイクルを繰り返します。
コード解析¶
ここでは、LEDをデジタルピン9に接続しているので、プログラムの最初に int
変数として ledpin
という名前を宣言し、9の値を割り当てる必要があります。
const int ledPin = 9;
setup()
関数でピンを初期化する必要があります。ここでピンを OUTPUT
モードに初期化します。
void setup() {
pinMode(ledPin, OUTPUT);
}
loop()
では、 digitalWrite()
を使用してledpinに5Vのハイレベル信号を提供し、LEDピン間の電圧差によりLEDを点灯させます。
digitalWrite(ledPin, HIGH);
レベル信号をLOWに変更すると、ledPinの信号が0Vに戻り、LEDが消灯します。
digitalWrite(ledPin, LOW);
点灯と消灯の間には、人が変化を見るための間隔が必要です。そのため、コントローラーが1000ms間何もしないように delay(1000)
コードを使用します。
delay(1000);
