4.1.4 Caméra de Capture Automatique

Introduction

Lorsque vous êtes absent, les petits écureuils dans les bois pourraient visiter votre appui de fenêtre. Faisons une caméra de capture automatique pour laisser des photos de ces petites mignonnes créatures !

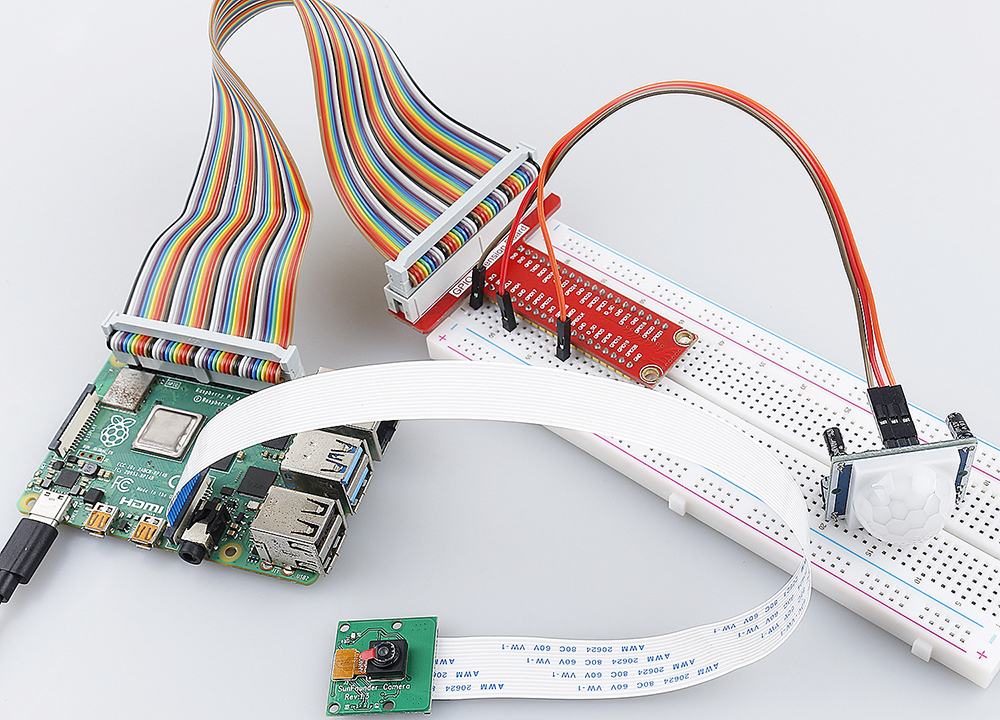

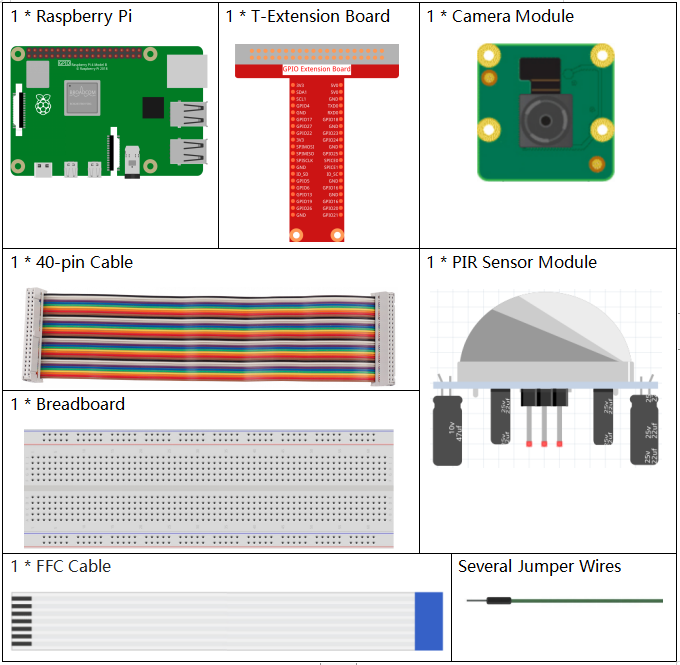

Composants Requis

Dans ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
Module de Caméra	ACHETER
Module de Capteur de Mouvement PIR	-

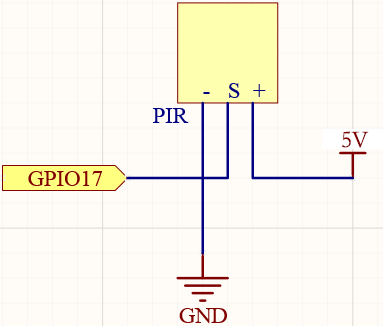

Schéma de Câblage

Nom du T-Board	Brochage	wiringPi	BCM
GPIO17	Pin 11	0	17

Procédures Expérimentales

Avant de commencer ce projet, assurez-vous d’avoir complété 3.1.1 Module Photographique.

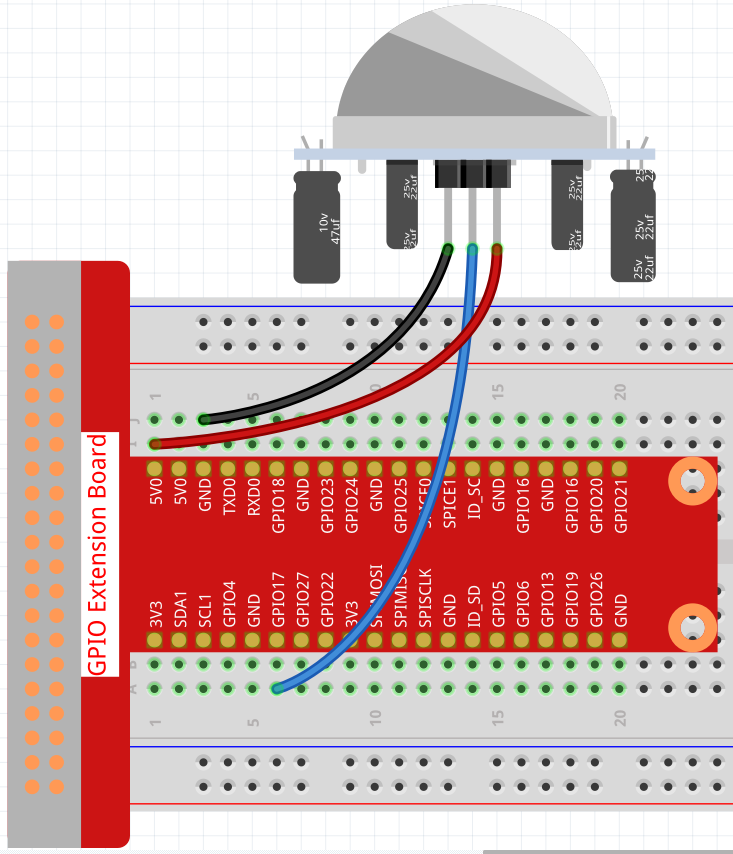

Étape 1 : Construisez le circuit.

Étape 2 : Pour connecter le module caméra et compléter la configuration, veuillez vous référer à Module de Caméra.

Étape 3 : Accédez au bureau de Raspberry Pi. Pour une meilleure expérience, vous pouvez avoir besoin d’un écran. Référez-vous à : Connect your Raspberry Pi. Ou accédez à distance au bureau de Raspberry Pi en suivant le tutoriel détaillé Bureau à distance.

Étape 4 : Ouvrez un Terminal et accédez au dossier du code.

cd ~/raphael-kit/python/

Étape 5 : Exécutez.

sudo python3 4.1.4_AutomaticCaptureCamera.py

Une fois le code exécuté, le PIR détectera l’environnement environnant et, s’il détecte un petit écureuil passant, la caméra prendra une photo. L’intervalle entre les photos est de 3 secondes, et le nombre total de photos prises sera affiché dans la fenêtre de commande.

Il y a deux potentiomètres sur le module PIR : l’un pour ajuster la sensibilité et l’autre pour ajuster la distance de détection. Pour optimiser le fonctionnement du module PIR, vous devez les tourner complètement dans le sens antihoraire.

Note

Vous pouvez également ouvrir 4.1.4_AutomaticCaptureCamera.py dans le chemin ~/raphael-kit/python/ avec un IDE Python, cliquer sur le bouton Exécuter pour lancer le code, et arrêter le code avec le bouton Arrêter.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez accéder au chemin du code source comme raphael-kit/python. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
import time
import os
import RPi.GPIO as GPIO
from picamera2 import Picamera2

# ----------------------------
# USER DIRECTORY
# ----------------------------
user = os.getlogin()
user_home = os.path.expanduser(f'~{user}')

# ----------------------------
# GPIO SETUP
# ----------------------------
PIR_PIN = 17  # PIR motion sensor connected to GPIO17

GPIO.setmode(GPIO.BCM)
GPIO.setup(PIR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_DOWN)

# ----------------------------
# CAMERA SETUP
# ----------------------------
camera = Picamera2()
camera.start()

print("Motion detection started. Press Ctrl+C to exit.")

# ----------------------------
# MAIN LOOP
# ----------------------------
try:
    i = 1
    while True:
        if GPIO.input(PIR_PIN) == GPIO.HIGH:
            filename = f"{user_home}/capture{i}.jpg"
            camera.capture_file(filename)
            print(f"Motion detected. Saved image #{i}: {filename}")
            time.sleep(3)
            i += 1
        else:
            print("waiting")
            time.sleep(0.5)

# ----------------------------
# KEYBOARD INTERRUPT
# ----------------------------
except KeyboardInterrupt:
    print("\nKeyboard interrupt received. Exiting program...")

# ----------------------------
# CLEANUP
# ----------------------------
finally:
    try:
        camera.close()
    except:
        pass

    GPIO.cleanup()
    print("Program exited cleanly.")

Explication du code

Lit le répertoire personnel de l’utilisateur actuel pour enregistrer les images capturées.
```
user = os.getlogin()
user_home = os.path.expanduser(f'~{user}')
```
Cela permet d’obtenir le nom de l’utilisateur actif et de construire le chemin complet vers son répertoire personnel.
Configure le GPIO et initialise le capteur de mouvement PIR sur GPIO17 comme entrée.
```
PIR_PIN = 17
GPIO.setmode(GPIO.BCM)
GPIO.setup(PIR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_DOWN)
```
L’utilisation d’une résistance de tirage vers le bas garantit que la broche lit LOW lorsqu’aucun mouvement n’est détecté.
Initialise l’instance Picamera2 et démarre la caméra.
```
camera = Picamera2()
camera.start()
```
La caméra est activée afin de pouvoir capturer des images immédiatement lorsqu’un mouvement est détecté.
Détecte un mouvement en lisant l’état de l’entrée du capteur PIR.
```
if GPIO.input(PIR_PIN) == GPIO.HIGH:
```
Lorsque le PIR détecte un mouvement, il envoie un signal HIGH, déclenchant le processus de capture.
Capture une image et l’enregistre en utilisant un numéro de fichier séquentiel.
```
filename = f"{user_home}/capture{i}.jpg"
camera.capture_file(filename)
```
Chaque détection enregistre une nouvelle image sous capture1.jpg, capture2.jpg, etc.
Attend trois secondes après une capture déclenchée par mouvement.
```
time.sleep(3)
```
Cela empêche la prise de plusieurs images trop rapidement après un seul événement de mouvement.
Affiche “waiting” lorsqu’aucun mouvement n’est détecté et vérifie à nouveau après un court délai.
```
else:
    print("waiting")
    time.sleep(0.5)
```
Cela assure une surveillance continue tout en réduisant l’utilisation inutile du processeur.
Gère l’interruption clavier (Ctrl+C) pour quitter proprement le programme.
```
except KeyboardInterrupt:
    print("\nKeyboard interrupt received. Exiting program...")
```
Un message de sortie propre est affiché lorsque l’utilisateur arrête le programme manuellement.
Libère les ressources de la caméra et du GPIO avant de quitter.
```
finally:
    camera.close()
    GPIO.cleanup()
```
Cela garantit que la caméra se ferme correctement et que toutes les broches GPIO reviennent à un état sûr.
