7.8 RFIDミュージックプレイヤーの構築

このプロジェクトでは、Raspberry Pi Pico 2、MFRC522 RFIDリーダー、パッシブバザー、WS2812 RGB LEDを使用して RFIDミュージックプレイヤー を作成します。RFIDタグに音符を記録し、それを読み取って、Picoが対応するメロディを再生し、カラフルなLED効果を表示します。このプロジェクトは、RFID技術と音楽生成を組み合わせており、RFIDカードやキーフォブにメロディを保存して共有できるようにします。

必要なもの

このプロジェクトでは、以下の部品が必要です。

キットを購入するのが便利です。こちらのリンクからご覧いただけます：

名前	キット内の部品	リンク
Newton Lab Kit	450+	Newton Lab Kit

以下のリンクから個別に購入することもできます。

番号	部品	数量	リンク
1	Raspberry Pi Pico 2	1	購入
2	Micro USBケーブル	1
3	ブレッドボード	1	購入
4	ジャンパーワイヤー	複数	購入
5	トランジスタ	1(S8050)	購入
6	抵抗器	1(1KΩ)	購入
7	パッシブ ブザー	1	購入
8	MFRC522モジュール	1	購入
9	WS2812 RGB 8 LEDストリップ	1	購入

部品の理解

• MFRC522 RFIDリーダーモジュール: SPIで通信する低コストのRFIDリーダー。13.56 MHzで動作するRFIDタグにデータの読み書きができます。

• RFIDタグ/キーフォブ: 小さなデータを保存できるパッシブデバイス。これらのタグに音符を記録します。

• パッシブバザー: PWM信号を駆動すると音を発生させる電子部品。音符を再生するために使用します。

• WS2812 RGB LED: NeoPixelとしても知られ、広範囲の色を表示でき、単一のデータラインで個別に制御できます。

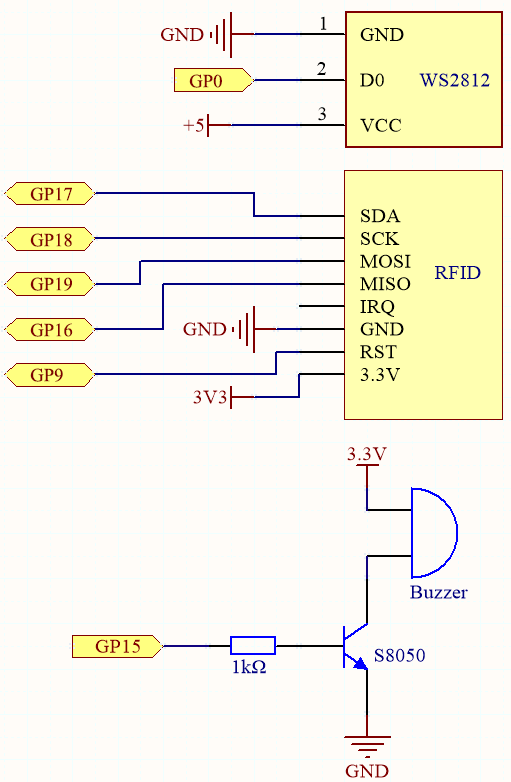

回路図

配線図

コード作成

2つのスクリプトを作成します：

• 6.5_rfid_write.py: RFIDタグに音符を保存するためのスクリプト。

• 7.8_rfid_music_player.py: 保存された音符を読み取り、メロディを再生するスクリプト。

注釈

この時、 mfrc522 フォルダ内のライブラリを使用する必要があります。Picoにアップロードされているか確認し、詳細なチュートリアルは Picoにライブラリをアップロード を参照してください。

1. 6.5_rfid_write.py ファイルを newton-lab-kit/micropython から開くか、このコードをThonnyにコピーして、「実行」ボタンをクリックするか、F5キーを押して実行します。

   from mfrc522 import SimpleMFRC522
   from machine import Pin, SPI

   # RFIDリーダーの初期化
   reader = SimpleMFRC522(spi_id=0, sck=18, mosi=19, miso=16, cs=17, rst=9)

   def write_to_tag():
       try:
           data = input("Enter data to write to the tag: ")
           print("Place your tag near the reader...")
           reader.write(data)
           print("Data written successfully!")
       finally:
           pass

   write_to_tag()


2. 実行後、シェルに EEFGGFEDCCDEEDD EEFGGFEDCCDEDCC と入力し、RFIDタグをリーダーに近づけて「歓喜の歌」の楽譜を保存します。確認メッセージ「データが正常に書き込まれました！」が表示されます。

3. 7.8_rfid_music_player.py ファイルを newton-lab-kit/micropython から開くか、このコードをThonnyにコピーして、「実行」ボタンをクリックするか、F5キーを押して実行します。

   from mfrc522 import SimpleMFRC522
   import machine
   import time
   from ws2812 import WS2812
   import urandom

   # WS2812 LEDの設定
   # ピン0に8個のWS2812 LEDストリップを初期化
   ws = WS2812(machine.Pin(0), 8)

   # MFRC522 RFIDリーダーの設定
   # 特定のピンでSPIを使ってRFIDリーダーを初期化
   reader = SimpleMFRC522(spi_id=0, sck=18, miso=16, mosi=19, cs=17, rst=9)

   # バザー音符周波数（ヘルツ）
   NOTE_C4 = 262
   NOTE_D4 = 294
   NOTE_E4 = 330
   NOTE_F4 = 349
   NOTE_G4 = 392
   NOTE_A4 = 440
   NOTE_B4 = 494
   NOTE_C5 = 523

   # ピン15にバザー用PWMを初期化
   buzzer = machine.PWM(machine.Pin(15))

   # 音符周波数に対応する音符のリスト
   note = [NOTE_C4, NOTE_D4, NOTE_E4, NOTE_F4, NOTE_G4, NOTE_A4, NOTE_B4, NOTE_C5]

   # 指定された周波数と継続時間でバザーにトーンを再生する関数
   def tone(pin, frequency, duration):
    pin.freq(frequency)  # バザーの周波数を設定
    pin.duty_u16(30000)  # デューティサイクルを50%に設定
    time.sleep_ms(duration)  # 指定された継続時間だけ音を鳴らす
    pin.duty_u16(0)  # デューティサイクルを0にして音を止める

   # 指定されたインデックスでWS2812 LEDをランダムな色で点灯させる関数
   def lumi(index):
    for i in range(8):
        ws[i] = 0x000000  # すべてのLEDを消す
    ws[index] = int(urandom.uniform(0, 0xFFFFFF))  # 指定されたインデックスのLEDにランダムな色を設定
    ws.write()  # WS2812 LEDsに色データを書き込む

   # 音符テキストをインデックスにエンコードして、対応する音符を再生する関数
   words = ["C", "D", "E", "F", "G", "A", "B", "N"]  # 音符をテキスト文字にマッピング
   def take_text(text):
    string = text.replace(' ', '').upper()  # 空白を削除し、テキストを大文字に変換
    while len(string) > 0:
        index = words.index(string[0])  # テキスト内の最初の音符を検索
        tone(buzzer, note[index], 250)  # バザーで対応する音符を250ms再生
        lumi(index)  # 対応する音符のLEDを点灯
        string = string[1:]  # 次の文字に進む

   # RFIDカードから読み取って保存された楽譜を再生する関数
   def read():
    print("Reading...Please place the card...")
    id, text = reader.read()  # RFIDカードからIDと保存されたテキストを読み取る
    print("ID: %s\nText: %s" % (id, text))  # IDとテキストを表示
    take_text(text)  # カードに保存されたテキストから楽譜を再生

   # RFIDカードから読み取り、対応する楽譜を再生
   read()


4. 実行後、コンソールに「タグをリーダーの近くに置いてください...」と表示されます。

   RFIDタグをリーダーに近づけると：

   • Picoがタグのデータを読み取ります。

   • コンソールにタグのIDとテキストが表示されます。

   • バザーがタグに保存された音符に対応するメロディを再生します。

   • WS2812 LEDが音楽に合わせたエフェクトで点灯します。

コードの理解

• RFIDとのインタラクション：

  • SimpleMFRC522 クラスはRFIDタグへの読み書きを簡素化します。

  • データの書き込み: write_to_tag() でユーザー入力がタグに書き込まれます。

  • データの読み取り: read_and_play() で、タグがリーダーに近づけられた時にデータが読み取られます。

• 音楽の再生：

  • 音符辞書: note 文字が周波数にマッピングされます。

  • 音符の解析: RFIDタグからのテキストはクリーンアップされ、1文字ずつ繰り返し処理されます。

  • 音符の再生: 各文字に対応する周波数がバザーで再生されます。

• LEDエフェクト：

  • WS2812制御: ws オブジェクトはRGB LEDを制御します。

  • LEDを点灯させる: 音符ごとに、対応するLEDがランダムな色で点灯します。

• タイミング：

  • 音符の継続時間: 各音符は300ミリ秒間再生されます。

  • 音符間の間隔: 音符の間には100ミリ秒の短い間隔があります。

さらに実験する

• 自分のメロディを作成：

  • RFIDタグに異なる音符を記録します。

  • 音符C、D、E、F、G、A、B、N（休符）を使いましょう。

  • 自分の音楽RFIDタグを友達と共有できます。

• 音符の範囲を広げる：

  • 追加の周波数を定義して、さらに多くのオクターブを追加します。

  • 音符辞書を適宜更新します。

• 視覚的な改善：

  • light_led関数を変更して、さまざまなLEDパターンを作成します。

  • 音楽とLEDエフェクトをより密接に同期させます。

• 複数のタグで異なる曲を再生：

  • 複数のRFIDタグに異なるメロディをプログラムします。

  • シンプルなRFIDベースの音楽ライブラリを作成します。

制限事項の理解

• RFIDタグのデータ保存：

  • RFIDタグには保存容量が限られています（MFRC522の場合、通常は最大48文字まで）。

  • 音楽のシーケンスは簡潔に保ちましょう。

• 音質：

  • パッシブバザーは単純な音しか再生できません。

  • より良い音質を求めるなら、アクティブスピーカーを使い、DAC出力を使用してください。

• RFIDタグの互換性：

  MFRC522リーダーと互換性のあるRFIDタグを使用してください。

結論

あなたは、Raspberry Pi Pico 2を使ってRFIDミュージックプレイヤーを作成しました！このプロジェクトは、RFID技術、音楽生成、LED制御を組み合わせ、インタラクティブで楽しい体験を提供します。RFIDタグにメロディを保存することで、さまざまな曲を簡単に共有し、再生できるようになります。
