2.1 Hello, LED!

Raspberry Pi Pico 2を使った初めてのハードウェアプロジェクトへようこそ！このレッスンでは、MicroPythonを使用してLEDを点滅させる方法を学びます。このシンプルなプロジェクトは、物理コンピューティングの基本を理解し、コードでハードウェアを制御する方法を学ぶのに最適です。

必要なもの

このプロジェクトには、以下のコンポーネントが必要です。

全キットを購入することは非常に便利です。こちらがリンクです：

名前	このキットのアイテム	リンク
Newton Lab Kit	450以上	Newton Lab Kit

以下のリンクから個別に購入することもできます。

SN	コンポーネント	数量	リンク
1	Raspberry Pi Pico 2	1	購入
2	Micro USBケーブル	1
3	ブレッドボード	1	購入
4	ジャンパーワイヤー	数本	購入
5	抵抗器	1(220Ω)	購入
6	LED	1	購入

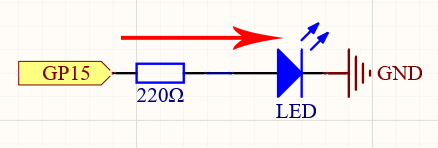

回路図

sch_led

GPIOピンをHIGHまたはLOWに設定することで、そのピンの電圧出力を制御します。ピンがHIGHのとき、電流は抵抗器を介してLEDを流れ、それが点灯する原因となります。ピンがLOWのとき、電流は流れず、LEDは消灯します。

配線図

コードの書き方

注釈

ファイル 2.1_hello_led.ino を newton-lab-kit/arduino/2.1_hello_led から開くことができます。
またはこのコードを Arduino IDE にコピーしてください。
Raspberry Pi Pico 2 ボードと正しいポートを選択し、「Upload」をクリックしてください。

const int ledPin = 15;  // LEDに接続されたGPIOピン

void setup() {
  pinMode(ledPin, OUTPUT);  // GPIOピンを出力として初期化
}

void loop() {
  digitalWrite(ledPin, HIGH);  // LEDを点灯
  delay(1000);                 // 1秒待つ
  digitalWrite(ledPin, LOW);   // LEDを消灯
  delay(1000);                 // 1秒待つ
}

コードをアップロードした後、LEDが1秒間点灯し、1秒間消灯するのを見ることができるはずです。

コードの理解

変数宣言：

GPIOピン15に接続されたLEDに対応する値15を持つ定数整数 ledPin を宣言します。
```
const int ledPin = 15;
```
設定機能：

setup() 関数はボードが電源投入またはリセットされたときに一度実行されます。ここで ledPin を pinMode() を使用して出力ピンとして初期化します。
```
void setup() {
  pinMode(ledPin, OUTPUT);
}
```
ループ機能：
- setup() の後に繰り返し実行される loop() 関数。
- digitalWrite() を使用して ledPin の電圧を設定します。 HIGH に設定すると3.3Vが供給され、LEDが点灯します。 LOW に設定すると電圧が0Vになり、LEDが消灯します。
- delay(1000) 関数はオンとオフの状態の間に1秒間の一時停止を作ります。
```
void loop() {
  digitalWrite(ledPin, HIGH);
  delay(1000);
  digitalWrite(ledPin, LOW);
  delay(1000);
}
```

追加のヒント

抵抗器の理解：220Ωの抵抗器はLEDを流れる電流を制限し、LEDが焼損するのを防ぎます。
極性が重要：LEDが正しく接続されていることを確認してください。長い脚は正のアノードで、GPIOピンに繋がる抵抗器に接続されるべきです。
実験： delay(1000) の値を変更して、LEDの点滅速度を速くしたり遅くしたりしてみてください。

結論

おめでとうございます！Raspberry Pi Pico 2を使った最初のハードウェアプロジェクトを完成させました。このシンプルなLED点滅プロジェクトは、物理コンピューティングの世界への基本的な一歩です。ここから、ボタン、センサー、その他のコンポーネントを追加することで、より複雑なプロジェクトに挑戦できます。
