7.4 乗客カウンターの作成

このレッスンでは、Raspberry Pi Pico 2、PIR（パッシブ赤外線）モーションセンサー、4桁の7セグメントディスプレイを使用して、 乗客カウンター を作成します。このデバイスは、PIRセンサーでモーションが検出されるたびにその回数をカウントし、7セグメントディスプレイにそのカウントを表示します。これは、公共の場所で足元の交通量を監視するために使われるカウンターの仕組みをシミュレートしています。

必要なもの

このプロジェクトには以下のコンポーネントが必要です。

全キットを購入するのが便利です。リンクはこちら：

名前	キットに含まれるアイテム	リンク
Newton Lab Kit	450以上	Newton Lab Kit

下記のリンクから個別に購入することもできます。

番号	コンポーネント	数量	リンク
1	Raspberry Pi Pico 2	1	購入
2	Micro USBケーブル	1
3	ブレッドボード	1	購入
4	ジャンパーワイヤー	複数	購入
5	抵抗器	4(220Ω)	購入
6	4桁7セグメント表示	1
7	74HC595	1	購入
8	PIR動作センサーモジュール	1	購入

コンポーネントの理解

PIRモーションセンサー: 赤外線（IR）光を測定して物体の動きを検出します。動きが検出されると、高い信号を出力します。
4桁7セグメントディスプレイ: 0000から9999までの数字を表示できます。シフトレジスタを使用して、GPIOピンを少なくしてディスプレイを制御します。
74HC595シフトレジスタ: 8ビットのシリアル入力、パラレル出力のシフトレジスタです。少ないGPIOピンで複数の出力を制御できます。

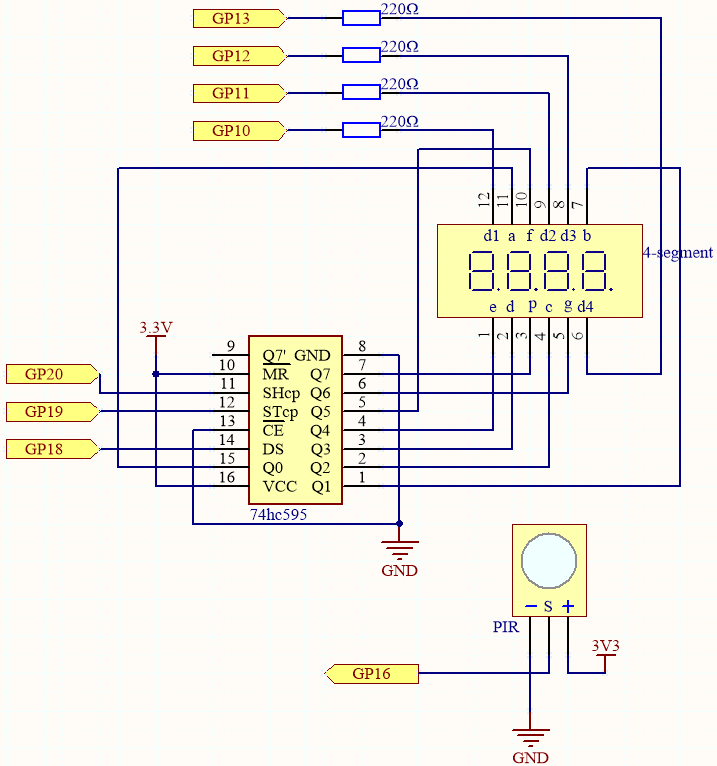

回路図

sch_passager_counter

この回路は、 5.3 4桁7セグメント表示器を使ったタイムカウンターの作成を基に、PIRモジュールが追加されたものです。
PIRセンサーは、誰かが通過すると約2.8秒間の高い信号を送信します。
PIRモジュールには2つのポテンショメーターがあります。1つは感度を調整し、もう1つは検出距離を調整します。PIRモジュールを最適に動作させるためには、両方を反時計回りに最後まで回してください。

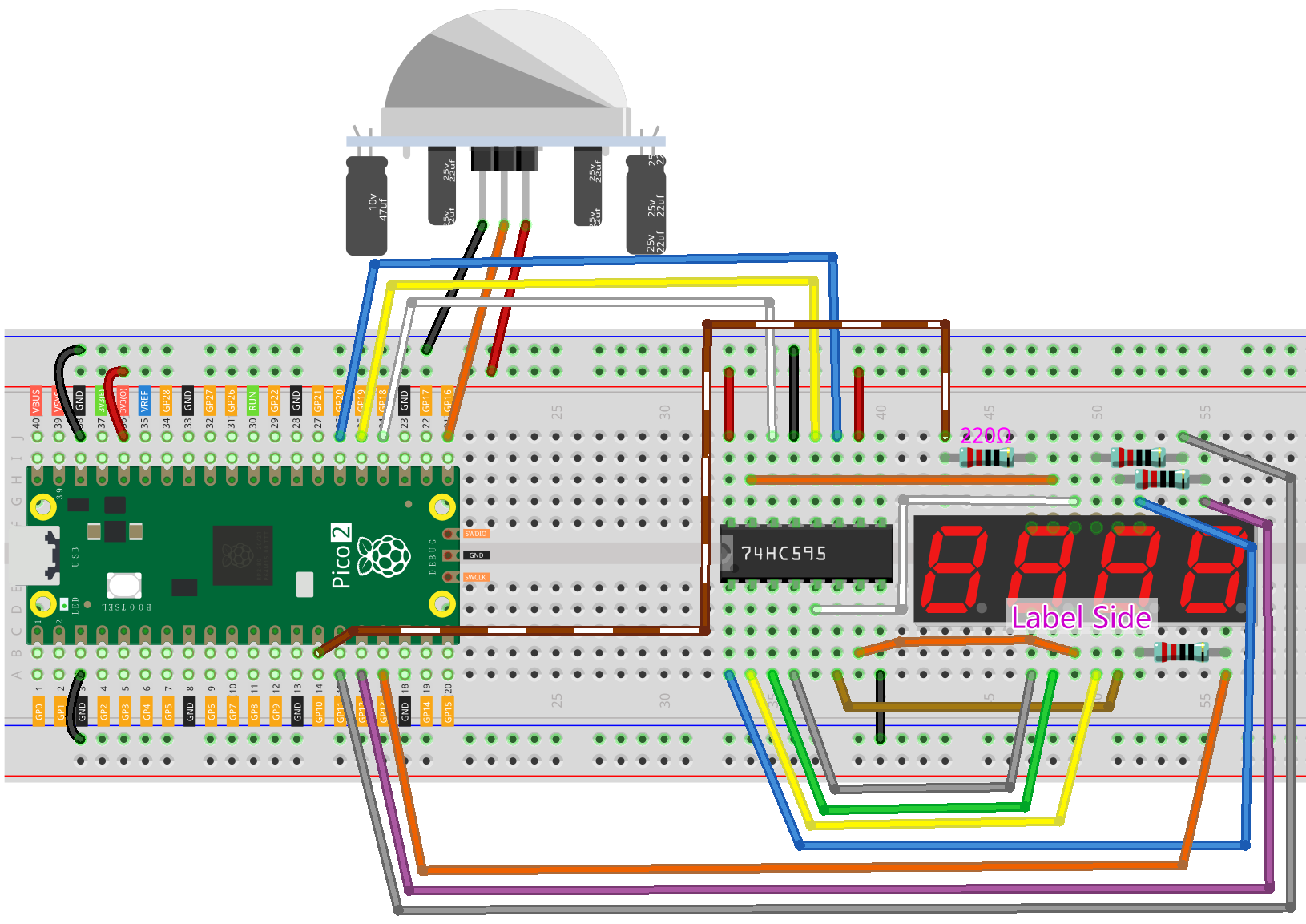

配線図

コードの作成

次に、以下の機能を持つMicroPythonスクリプトを作成します：

PIRセンサーを使用して動きを検出します。
動きが検出されるたびにカウンターをインクリメントします。
現在のカウントを4桁の7セグメントディスプレイに更新します。
マルチプレクシングを使用してディスプレイを制御します。

注釈

7.4_passager_counter.py を newton-lab-kit/micropython から開くか、コードをThonnyにコピーして、「実行」またはF5を押してください。
正しいインタプリタが選択されていることを確認してください：MicroPython（Raspberry Pi Pico）。COMxx。

from machine import Pin
import utime

# PIRセンサーのピンを定義
pir_sensor = Pin(16, Pin.IN)

# カウンターを初期化
count = 0

# 各数字の2進数コード（0-9）
SEGMENT_CODES = [
    0x3F,  # 0
    0x06,  # 1
    0x5B,  # 2
    0x4F,  # 3
    0x66,  # 4
    0x6D,  # 5
    0x7D,  # 6
    0x07,  # 7
    0x7F,  # 8
    0x6F   # 9
]

# 74HC595の制御ピンを初期化
SDI = machine.Pin(18, machine.Pin.OUT)   # シリアルデータ入力（DS）
RCLK = machine.Pin(19, machine.Pin.OUT)  # レジスタクロック（STCP）
SRCLK = machine.Pin(20, machine.Pin.OUT) # シフトレジスタクロック（SHCP）

# 7セグメントディスプレイの各桁の選択ピン（共通カソード）
digit_pins = [
    machine.Pin(10, machine.Pin.OUT),  # 桁1
    machine.Pin(11, machine.Pin.OUT),  # 桁2
    machine.Pin(12, machine.Pin.OUT),  # 桁3
    machine.Pin(13, machine.Pin.OUT)   # 桁4
]

# 74HC595にデータを送信する関数
def shift_out(data):
    RCLK.low()
    for bit in range(7, -1, -1):
        SRCLK.low()
        bit_val = (data >> bit) & 0x01
        SDI.value(bit_val)
        SRCLK.high()
    RCLK.high()

# 特定の位置に数字を表示する関数
def display_digit(position, digit):
    # すべての桁をオフにする
    for dp in digit_pins:
        dp.high()
    # セグメントデータを送信
    shift_out(SEGMENT_CODES[digit])
    # 選択された桁をアクティブにする（共通カソードはアクティブロー）
    digit_pins[position].low()
    # 数字が見えるように小さな遅延を加える
    utime.sleep_ms(5)
    # 桁をオフにする
    digit_pins[position].high()

# 4桁の数字を表示する関数
def display_number(number):
    # 各桁の数字を抽出
    digits = [
        (number // 1000) % 10,
        (number // 100) % 10,
        (number // 10) % 10,
        number % 10
    ]
    # 各桁を迅速に表示
    for i in range(4):
        display_digit(i, digits[i])

# PIRセンサーの割り込みハンドラ
def pir_handler(pin):
    global count
    count += 1
    if count > 9999:
        count = 0

# PIRセンサーの割り込み設定
pir_sensor.irq(trigger=Pin.IRQ_RISING, handler=pir_handler)

# メインループ
while True:
    # 常にディスプレイを更新
    display_number(count)

コードが実行されると、7セグメントディスプレイが初期化され、0000が表示されます。 PIRセンサーの前に動くと、カウントが1つずつ増加します。カウントが9999に達すると、0000にリセットされます。

コードの理解

インポートとピン定義：
- machine.Pin: GPIOピンを制御するために使用。
- utime: 時間関連の機能を提供。
- 74HC595を制御するためにSDI、SRCLK、RCLKピンを定義。
- PIRセンサー用の pir_sensor をGP16に入力ピンとして定義。

セグメントコード：

SEGMENT_CODES: 7セグメントディスプレイに0から9までの数字を表示するための2進数コードリストです。各バイトは点灯すべきセグメントを示します。

# 7セグメントディスプレイのセグメントコード（共通カソード）
SEGMENT_CODES = [
    0x3F,  # 0
    0x06,  # 1
    0x5B,  # 2
    0x4F,  # 3
    0x66,  # 4
    0x6D,  # 5
    0x7D,  # 6
    0x07,  # 7
    0x7F,  # 8
    0x6F   # 9
]

カウンターの初期化：
- count: モーションが検出されるたびに増加するカウントを保持するグローバル変数。

shift_out 関数の定義：

74HC595に8ビットのデータを送信します。
最上位ビット（MSB）からデータをシフトして送信します。
シフトクロックとレジスタクロックを適切にパルスします。

def shift_out(data):
    RCLK.low()
    for bit in range(7, -1, -1):
        SRCLK.low()
        bit_val = (data >> bit) & 0x01
        SDI.value(bit_val)
        SRCLK.high()
    RCLK.high()

display_digit 関数の定義：

すべての桁をオフにします。
数字に対応するセグメントコードを送信します。
指定された桁をアクティブにするため、そのピンを低電位に設定します。
数字が見えるように小さな遅延を加えます。

表示後、桁をオフにします。

def display_digit(position, digit):
    for dp in digit_pins:
        dp.high()
    shift_out(SEGMENT_CODES[digit])
    digit_pins[position].low()
    utime.sleep_ms(5)
    digit_pins[position].high()

display_number 関数の定義:

数字から各桁を抽出します。
各桁を迅速に表示するために display_digit を呼び出し、マルチプレクシング効果を作成します。

def display_number(number):
    # 個々の桁を抽出
    digits = [
        (number // 1000) % 10,
        (number // 100) % 10,
        (number // 10) % 10,
        number % 10
    ]
    # 各桁を迅速に表示
    for i in range(4):
        display_digit(i, digits[i])

PIR インタラプトハンドラー:
- pir_handler: PIR センサーが動きを検知すると自動的に呼び出される関数です。
- カウント変数をインクリメントします。
- カウントが 9999 を超えると、カウントを 0 にリセットします。
```
def pir_handler(pin):
    global count
    count += 1
    if count > 9999:
        count = 0
```
PIR センサーインタラプト設定:

pir_sensor.irq: PIR センサーからの立ち上がりエッジ信号（つまり、動きが検知された時）で pir_handler を呼び出すインタラプトを設定します。
```
pir_sensor.irq(trigger=Pin.IRQ_RISING, handler=pir_handler)
```
メインループ:

display_number(count) を継続的に呼び出して、現在のカウントをディスプレイに表示します。
```
while True:
    display_number(count)
```

トラブルシューティング

表示の問題:
- 表示が正しく数字を表示しない場合、セグメントコードと配線接続を確認してください。
- シフトレジスタが正しく接続されており、データが正しい順番でシフトされていることを確認してください。
PIR センサーの感度:
- PIR センサーには、感度や遅延を調整するためのポテンショメータがある場合があります。
- これらを調整して、環境に適した動き検出を行ってください。
- PIR センサーは動きの検出後、再度検出する前に短い遅延があることを考慮してください。
カウントの精度:
- 動きの多い環境では、カウントが急速に増加する可能性があります。
- PIR センサーのデバウンス処理を追加するか、カウント頻度を制限するロジックを検討してください。

拡張と改善

リセットボタン:

別の GPIO ピンに接続されたプッシュボタンを追加して、押されたときにカウントをゼロにリセットできるようにします。
双方向カウント:

2つの PIR センサーを戦略的に配置し、動きの方向（出入り）を検出してカウントを増減させます。
データロギング:

時間とともにカウントを記録できるようにプログラムを拡張し、データを Pico に保存するか、コンピュータに送信して分析します。
表示の改善:

LCD ディスプレイを使用して、タイムスタンプ、総カウント、メッセージなどの追加情報を表示します。
ネットワーク接続:

Pico をネットワークに接続（ESP8266 などの Wi-Fi モジュールを使用）し、サーバーやクラウドサービスにデータを送信してリモート監視を行います。

結論

このレッスンでは、Raspberry Pi Pico 2、PIR モーションセンサー、4桁の 7セグメントディスプレイを使用して実用的な乗客カウンターを作成する方法を学びました。このプロジェクトは、マイクロコントローラがセンサーや出力デバイスとどのように連携し、リアルタイムでデータを収集・表示するかを示しています。

コードやハードウェアを使って新しい機能を追加したり、機能性を改善したりすることができます。このプロジェクトは、データ分析、リモート監視、または他のセンサーやデバイスとの統合を含むより複雑なシステムの基盤として活用できます。
