LED RGB

img_rgb

Los LEDs RGB emiten luz en varios colores. Un LED RGB combina tres LEDs (rojo, verde y azul) dentro de una carcasa plástica transparente o semitransparente. Puede mostrar diferentes colores al variar el voltaje de entrada de los tres pines y superponerlos, lo que, según cálculos, puede generar hasta 16,777,216 colores diferentes.

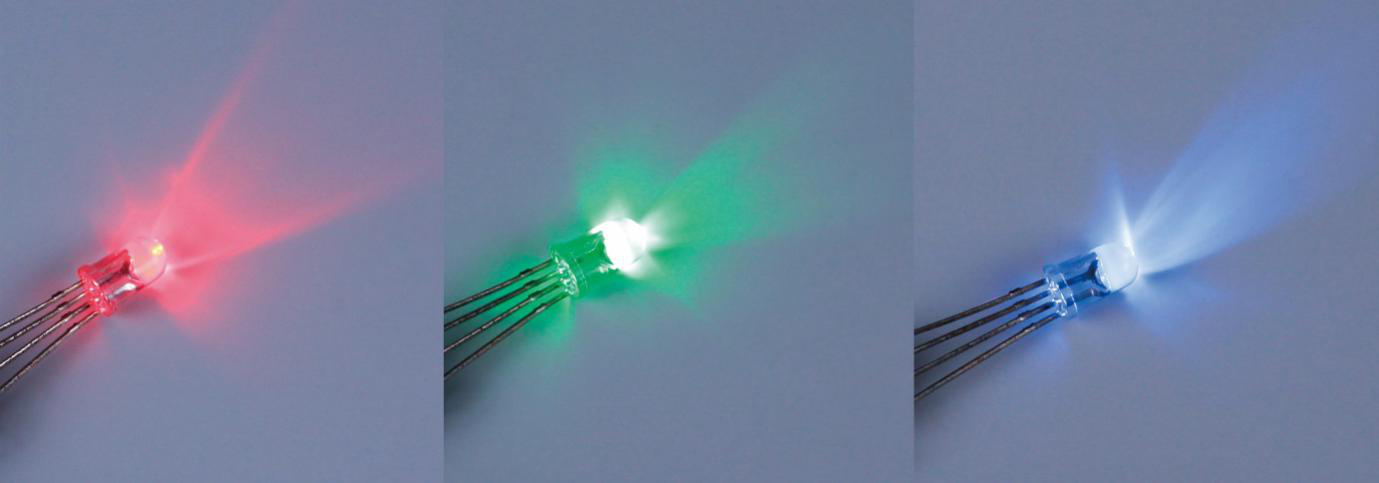

img_rgb_light

Los LEDs RGB se pueden clasificar en anodo común y cátodo común. En este kit, se utiliza el último. El cátodo común, o CC, significa que los cátodos de los tres LEDs están conectados. Una vez que lo conectes a GND y enchufes los tres pines, el LED emitirá el color correspondiente.

Su símbolo de circuito se muestra en la figura.

img_rgb_symbol

Un LED RGB tiene 4 pines: el pin más largo es el cátodo común, que usualmente se conecta a GND; el pin de la izquierda junto al más largo es el rojo, y los otros dos a la derecha son el verde y el azul.

img_rgb_pin

Características

  • Color: Tricolor (Rojo/Verde/Azul)

  • Cátodo Común

  • Lente Redonda Clara de 5mm

  • Voltaje Directo: Rojo: DC 2.0 - 2.2V; Azul y Verde: DC 3.0 - 3.2V (IF=20mA)

  • LED RGB DIP de 0.06 Vatios

  • Luminancia Hasta un 20% Más Brillante

  • Ángulo de Visión: 30°

Ejemplos
