Pantalla de 7 segmentos de 4 dígitos

La pantalla de 7 segmentos de 4 dígitos consiste en cuatro pantallas de 7 segmentos que funcionan juntas.

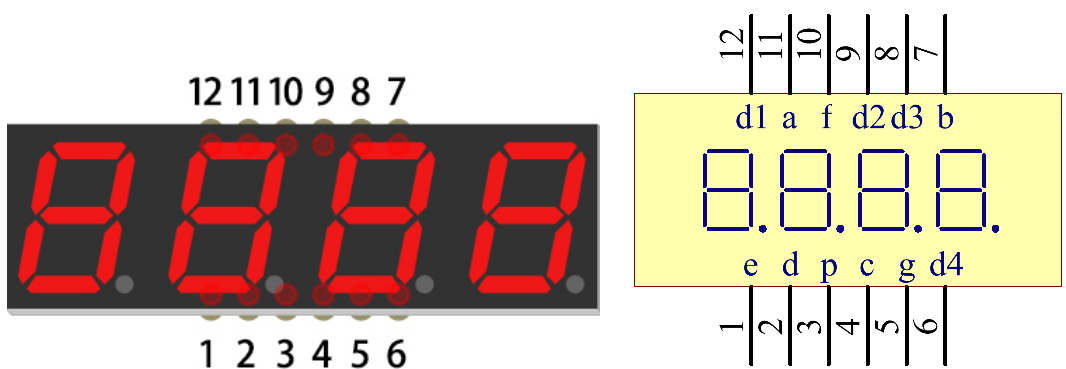

img_4-digit-sche

La pantalla de 7 segmentos de 4 dígitos funciona de manera independiente. Utiliza el principio de persistencia visual humana para mostrar rápidamente los caracteres de cada uno de los segmentos en un bucle, formando cadenas continuas.

Por ejemplo, cuando se muestra «1234» en la pantalla, el «1» aparece en el primer segmento de 7, mientras que «234» no se muestra. Tras un breve periodo de tiempo, el segundo segmento muestra «2», mientras que los segmentos 1º, 3º y 4º permanecen apagados, y así sucesivamente. Los cuatro dígitos se muestran de manera secuencial. Este proceso es muy corto (típicamente 5 ms), y debido al efecto de post-resplandor óptico y el principio de persistencia de la visión, podemos ver los cuatro caracteres al mismo tiempo.

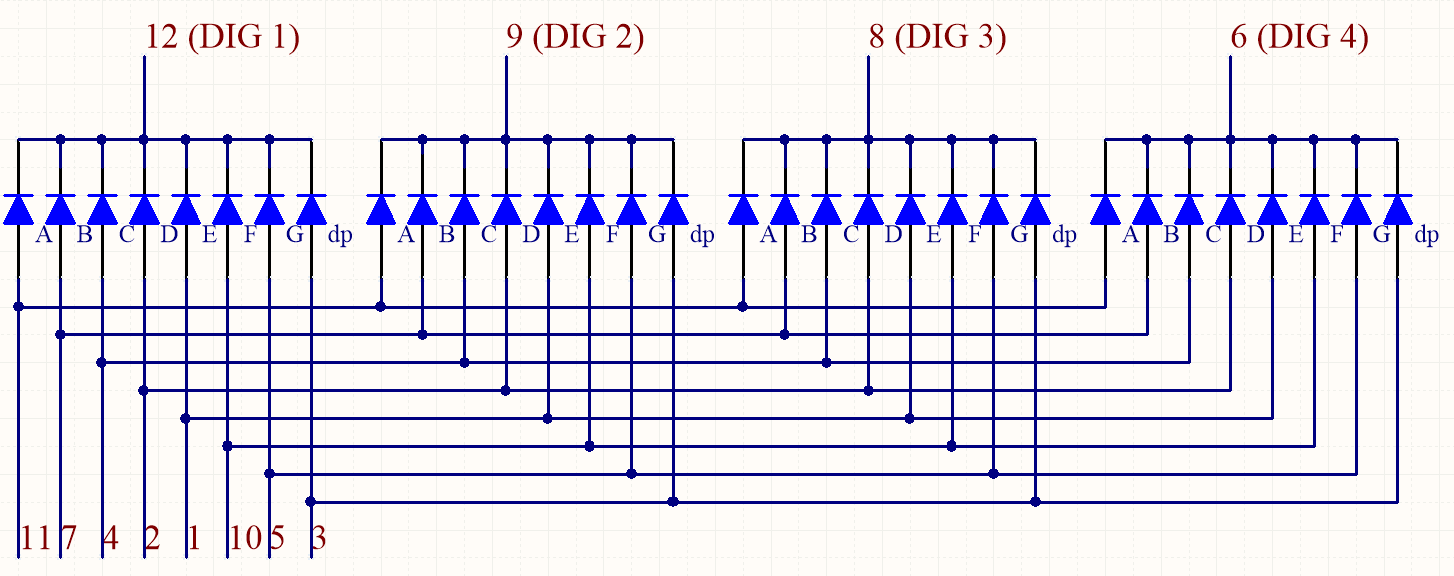

img_4-digit-sche-ca

Códigos de Visualización

Para ayudarte a comprender cómo las pantallas de 7 segmentos (cátodo común) muestran números, hemos elaborado la siguiente tabla. Los números corresponden al rango de 0-F mostrados en la pantalla de 7 segmentos; (DP) GFEDCBA se refiere al conjunto de LED correspondiente configurado en 0 o 1. Por ejemplo, 00111111 significa que DP y G están configurados en 0, mientras que los demás están en 1. Por lo tanto, el número 0 se muestra en la pantalla de 7 segmentos, mientras que el código HEX corresponde al número hexadecimal.

Glyph Code

Números

Código Binario

Código Hexadecimal

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71

Ejemplos
