Matriz de LED

img_led_matrix

Generalmente, las matrices de LED se pueden clasificar en dos tipos: cátodo común (CC) y ánodo común (CA). A simple vista parecen similares, pero la diferencia radica en su estructura interna, la cual se puede comprobar mediante pruebas. En este kit se utiliza una matriz de LED CA, la cual está etiquetada como 788BS en el costado.

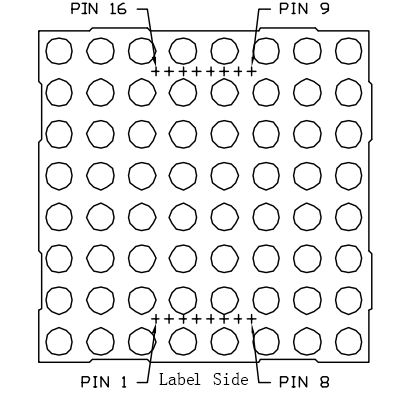

Observa la figura a continuación. Los pines están dispuestos en los dos extremos en la parte trasera. Tomando como referencia el lado de la etiqueta: los pines de este extremo son del 1 al 8, y del otro lado son del 9 al 16.

Vista externa:

img_788bs_i

A continuación se muestran las figuras que ilustran su estructura interna. En una matriz de LED CA, la FILA representa el ánodo del LED y la COLUMNA es el cátodo; es al contrario en una matriz CC. Algo que tienen en común ambos tipos es que, para ambas, los pines 13, 3, 4, 10, 6, 11, 15 y 16 son todos COLUMNA, mientras que los pines 9, 14, 8, 12, 1, 7, 2 y 5 son todos FILA. Si deseas encender el primer LED en la esquina superior izquierda, en una matriz de LED CA, solo debes configurar el pin 9 como alto y el pin 13 como bajo, mientras que en una CC, configuras el pin 13 como alto y el pin 9 como bajo. Si deseas encender toda la primera columna, para CA, configura el pin 13 como bajo y las FILAS 9, 14, 8, 12, 1, 7, 2 y 5 como alto, mientras que para CC, configura el pin 13 como alto y las FILAS 9, 14, 8, 12, 1, 7, 2 y 5 como bajo. Observa las siguientes figuras para una mejor comprensión.

Vista interna:

img_788bs_sche

Numeración de pines correspondiente a las filas y columnas mencionadas:

COL

1

2

3

4

5

6

7

8

Pin No.

13

3

4

10

6

11

15

16

ROW

1

2

3

4

5

6

7

8

Pin No.

9

14

8

12

1

7

2

5

Además, aquí se utilizan dos chips 74HC595. Uno controla las filas de la matriz de LED mientras que el otro controla las columnas.
