Relé

img_relay

Como sabemos, un relé es un dispositivo que se utiliza para establecer una conexión entre dos o más puntos o dispositivos en respuesta a la señal de entrada aplicada. En otras palabras, los relés proporcionan aislamiento entre el controlador y el dispositivo, ya que estos pueden funcionar tanto en corriente alterna (AC) como en corriente continua (DC). Sin embargo, reciben señales de un microcontrolador que opera en DC, por lo que se requiere un relé para cerrar la brecha. El relé es extremadamente útil cuando se necesita controlar una gran cantidad de corriente o voltaje con una pequeña señal eléctrica.

Hay 5 partes en cada relé:

Electroimán - Consiste en un núcleo de hierro envuelto en una bobina de cables. Cuando pasa electricidad a través de ella, se vuelve magnético. Por eso se le llama electroimán.

Armadura - La tira magnética móvil se conoce como armadura. Cuando la corriente fluye a través de ella, la bobina se energiza produciendo un campo magnético que se utiliza para abrir o cerrar los puntos normalmente abiertos (N/O) o normalmente cerrados (N/C). La armadura puede moverse tanto con corriente continua (DC) como con corriente alterna (AC).

Resorte - Cuando no hay corriente circulando por la bobina del electroimán, el resorte aleja la armadura para que el circuito no se complete.

Conjunto de contactos eléctricos - Hay dos puntos de contacto:

  • Normalmente abierto (N/O) - conectado cuando el relé está activado y desconectado cuando está inactivo.

  • Normalmente cerrado (N/C) - desconectado cuando el relé está activado y conectado cuando está inactivo.

Marco moldeado - Los relés están cubiertos con plástico para protección.

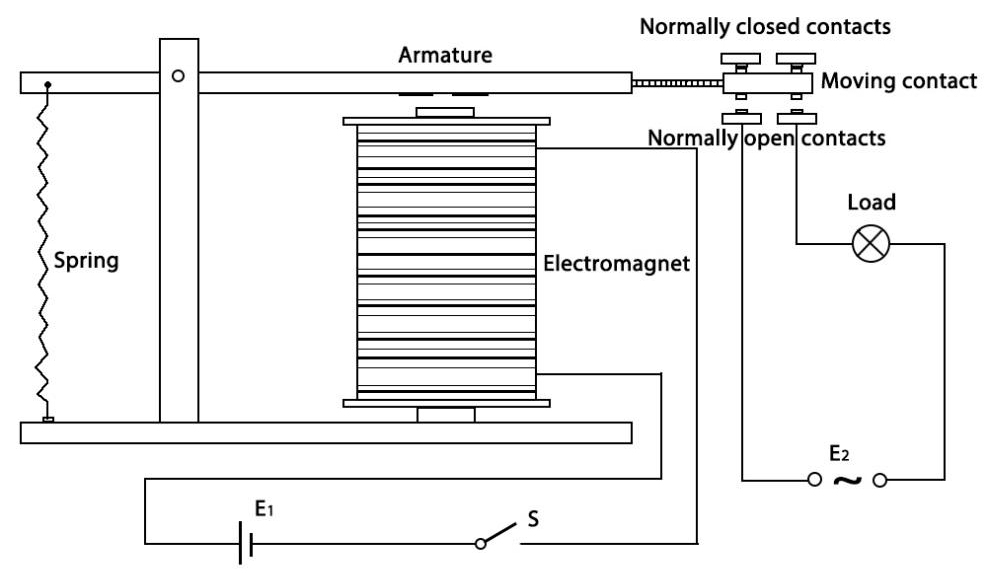

El principio de funcionamiento del relé es sencillo. Cuando se suministra energía al relé, la corriente comienza a fluir a través de la bobina de control; como resultado, el electroimán se energiza. Luego, la armadura es atraída hacia la bobina, bajando el contacto móvil y conectándolo con los contactos normalmente abiertos. Así, el circuito con la carga se energiza. Al romper el circuito ocurre un caso similar, ya que el contacto móvil será llevado hacia los contactos normalmente cerrados por la fuerza del resorte. De esta manera, el encendido y apagado del relé puede controlar el estado de un circuito de carga.

img_relay_sche
