7.6 Semáforo

Un Traffic Light es un dispositivo de señalización ubicado en intersecciones, pasos peatonales y otros lugares, cuyo objetivo es regular el flujo de tráfico.

Las señales de tráfico están estandarizadas según la Vienna Convention on Road Signs and Signals. Estas señales alternan entre tres colores LED para indicar el paso.

  • Luz roja: Indica a los conductores que deben detenerse, similar a una señal de alto.

  • Luz amarilla: Una señal de advertencia de que la luz cambiará a roja. Este color tiene diferentes interpretaciones según el país o región.

  • Luz verde: Permite el paso en la dirección indicada.

En este proyecto, utilizaremos tres LEDs de colores para simular el cambio de luces en un semáforo y un display de 7 segmentos de 4 dígitos para mostrar el tiempo de cada estado de tráfico.

Componentes Necesarios

Para este proyecto, necesitaremos los siguientes componentes.

Es muy conveniente adquirir un kit completo; aquí tienes el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit Kepler

450+

Kepler Ultimate Kit

También puedes comprarlos por separado en los enlaces a continuación.

SN

COMPONENTE

CANTIDAD

ENLACE

1

Conociendo el Pico W

1

COMPRAR

2

Cable Micro USB

1

3

Protoboard

1

COMPRAR

4

Cables de Puente (Jumpers)

Varios

COMPRAR

5

Resistor

7(220Ω)

COMPRAR

6

Pantalla de 7 segmentos de 4 dígitos

1

7

74HC595

1

COMPRAR

8

LED

3

COMPRAR

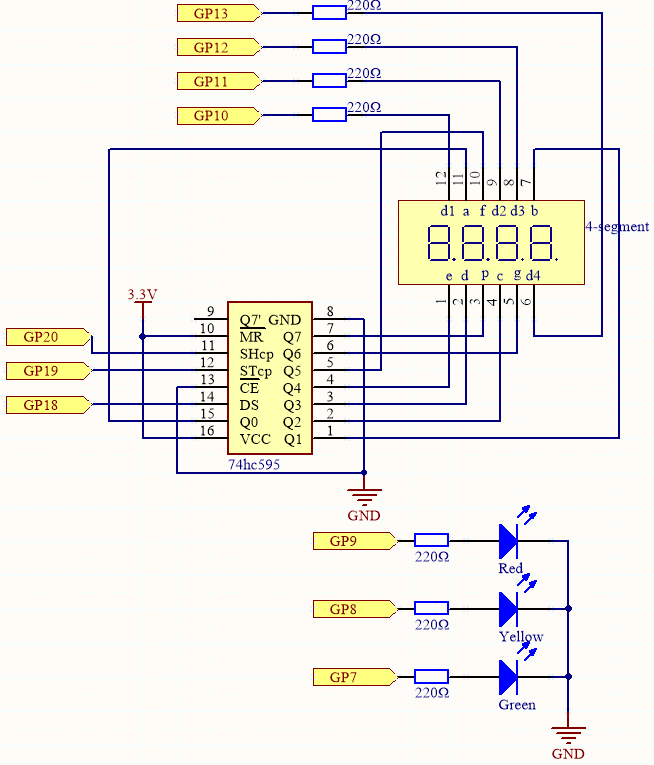

Esquemático

sch_traffic_light

  • Este circuito se basa en el 5.3 Contador de Tiempo y añade 3 LEDs.

  • Los 3 LEDs de color rojo, amarillo y verde están conectados respectivamente a los pines GP7~GP9.

Conexiones

wiring_traffic_light

Código

Nota

  • Abre el archivo 7.6_traffic_light.py en la ruta de kepler-kit-main/micropython o copia este código en Thonny, luego haz clic en «Run Current Script» o simplemente presiona F5 para ejecutarlo.

  • No olvides seleccionar el intérprete «MicroPython (Raspberry Pi Pico)» en la esquina inferior derecha.

  • Para tutoriales detallados, consulta Abrir y ejecutar código directamente.

import machine
import time
from machine import Timer

# Duración de cada color del semáforo en segundos [Verde, Amarillo, Rojo]
lightTime = [30, 5, 30]

# Códigos de 7 segmentos para los dígitos 0-9, en hexadecimal para representar segmentos LED
SEGCODE = [0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f]

# Inicializar pines para la comunicación con el registro de desplazamiento (74HC595)
sdi = machine.Pin(18, machine.Pin.OUT)   # Entrada de datos serie
rclk = machine.Pin(19, machine.Pin.OUT)  # Reloj del registro (Latch)
srclk = machine.Pin(20, machine.Pin.OUT) # Reloj del registro de desplazamiento

# Inicializar lista para almacenar pines de control de 4 dígitos para el display de 7 segmentos
placePin = []
pin = [10, 13, 12, 11]  # Números de pines para el display de 4 dígitos
for i in range(4):
    placePin.append(None)  # Reservar espacio en la lista
    placePin[i] = machine.Pin(pin[i], machine.Pin.OUT)  # Inicializar pines como salida

# Función para seleccionar el dígito (0-3) que se mostrará, controlando los pines de ánodo común
def pickDigit(digit):
    for i in range(4):
        placePin[i].value(1)  # Apagar todos los dígitos
    placePin[digit].value(0)  # Encender el dígito seleccionado

# Función para limpiar el display enviando '0x00' al registro de desplazamiento
def clearDisplay():
    hc595_shift(0x00)

# Función para enviar datos al registro de desplazamiento (74HC595)
def hc595_shift(dat):
    rclk.low()  # Bajar el latch para preparar el desplazamiento de datos
    time.sleep_us(200)  # Pequeño retraso para estabilidad de temporización
    for bit in range(7, -1, -1):  # Recorrer cada bit (MSB primero)
        srclk.low()  # Prepararse para enviar el siguiente bit
        time.sleep_us(200)
        value = 1 & (dat >> bit)  # Extraer el bit actual de los datos
        sdi.value(value)  # Establecer el valor de la línea de datos en el bit actual
        time.sleep_us(200)
        srclk.high()  # Pulso del reloj de desplazamiento para almacenar el bit en el registro
        time.sleep_us(200)
    time.sleep_us(200)
    rclk.high()  # Pulso del reloj de registro para mover los datos a la salida

# Función para mostrar un número en el display de 7 segmentos
# Esta función descompone el número en sus dígitos individuales y los muestra
def display(num):
    pickDigit(0)  # Seleccionar las unidades
    hc595_shift(SEGCODE[num % 10])  # Mostrar unidades

    pickDigit(1)  # Seleccionar las decenas
    hc595_shift(SEGCODE[num % 100 // 10])  # Mostrar decenas

    pickDigit(2)  # Seleccionar las centenas
    hc595_shift(SEGCODE[num % 1000 // 100])  # Mostrar centenas

    pickDigit(3)  # Seleccionar los millares
    hc595_shift(SEGCODE[num % 10000 // 1000])  # Mostrar millares

# Configuración para LEDs del semáforo (Rojo, Amarillo, Verde)
# LEDs conectados a pines 9 (Verde), 8 (Amarillo) y 7 (Rojo)
pin = [7, 8, 9]  # Números de pines para LEDs
led = []
for i in range(3):
    led.append(None)  # Reservar espacio en la lista
    led[i] = machine.Pin(pin[i], machine.Pin.OUT)  # Inicializar cada pin como salida para LEDs

# Función para encender el LED correcto según el estado actual
# 0 = Verde, 1 = Amarillo, 2 = Rojo
def lightup(state):
    for i in range(3):
        led[i].value(0)  # Apagar todos los LEDs
    led[state].value(1)  # Encender el LED seleccionado (Verde, Amarillo o Rojo)

# Variables relacionadas con el temporizador
counter = 0  # Contador para el tiempo restante
color_state = 0  # Estado actual del semáforo (0 = Verde, 1 = Amarillo, 2 = Rojo)

# Callback del temporizador para actualizar el estado del semáforo y el contador
def time_count(ev):
    global counter, color_state
    counter -= 1  # Reducir el contador en 1 segundo
    if counter <= 0:  # Si el contador llega a cero, cambiar al siguiente color
        color_state = (color_state + 1) % 3  # Ciclar entre Verde, Amarillo y Rojo
        counter = lightTime[color_state]  # Reiniciar el contador según la duración del nuevo color

# Inicializar un temporizador para llamar a la función time_count cada 1 segundo (1000ms)
tim = Timer(period=1000, mode=Timer.PERIODIC, callback=time_count)

# Bucle principal para actualizar el display de 7 segmentos y LEDs del semáforo
while True:
    display(counter)  # Actualizar el display con el tiempo restante
    lightup(color_state)  # Actualizar los LEDs del semáforo según el color actual

Cuando el código se ejecute, el LED verde permanecerá encendido durante 30 segundos, el LED amarillo durante 5 segundos y el LED rojo durante 30 segundos.
