5.14 Receptor IR

Un receptor infrarrojo es un componente que recibe señales infrarrojas y puede detectar y emitir señales compatibles con el nivel TTL de forma independiente. Es similar en tamaño a un transistor empaquetado en plástico regular y se utiliza comúnmente en diversas aplicaciones como control remoto infrarrojo y transmisión infrarroja.

En este proyecto, usaremos un receptor infrarrojo para detectar señales de un control remoto. Cuando se presiona un botón en el control remoto y el receptor infrarrojo recibe la señal correspondiente, puede decodificar la señal para determinar qué botón se presionó. Al decodificar la señal recibida, podemos identificar la tecla o comando específico asociado con ella.

El receptor infrarrojo nos permite incorporar funcionalidad de control remoto en nuestro proyecto, permitiéndonos interactuar con y controlar dispositivos usando señales infrarrojas.

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Kit de Inicio ESP32	320+	ESP32 Starter Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DE COMPONENTES	ENLACE DE COMPRA
ESP32 WROOM 32E	BUY
Extensión de Cámara ESP32	-
Protoboard	BUY
Cables Puente	BUY
Receptor de Infrarrojos	BUY

Pines Disponibles

Aquí hay una lista de pines disponibles en la placa ESP32 para este proyecto.

Pines Disponibles

IO13, IO12, IO14, IO27, IO26, IO25, IO15, IO0, IO5, IO18, IO19, IO21, IO22, IO23

Esquemático

Cuando presionas un botón en el control remoto, el receptor infrarrojo detecta la señal, y puedes usar una biblioteca infrarroja para decodificarla. Este proceso de decodificación te permite obtener el valor de la tecla asociada con la presión del botón.

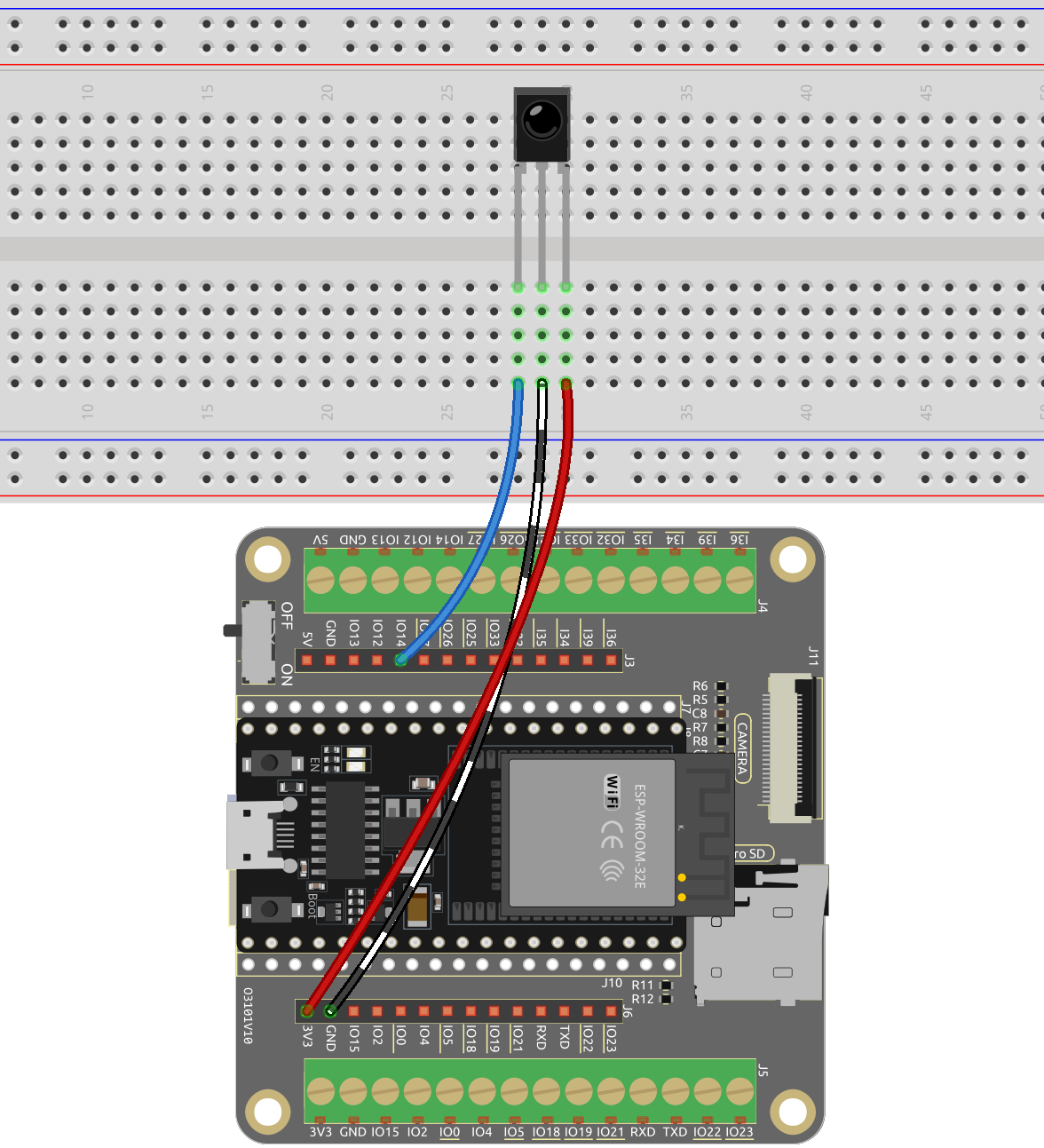

Cableado

Código

Nota

• Abre el archivo 5.14_ir_receiver.ino bajo la ruta de esp32-starter-kit-main\c\codes\5.14_ir_receiver.

• Después de seleccionar la placa (ESP32 Dev Module) y el puerto apropiado, haz clic en el botón Subir.

• ¿Siempre aparece «COMxx desconocido»?

• La biblioteca IRremoteESP8266 se usa aquí, puedes instalarla desde el Administrador de Bibliotecas.



Después de que el código se haya cargado con éxito, presiona los diferentes botones en el control remoto y verás aparecer los nombres de estas teclas en el monitor serie.

Nota

• La biblioteca IRremoteESP8266 incluye implementaciones para muchos protocolos y dispositivos infrarrojos diferentes, por lo que el tamaño de la biblioteca es relativamente grande. Cuando el compilador tiene que procesar más código, el tiempo de compilación también aumentará en consecuencia. Por favor, sé paciente y espera a que finalice la compilación.

• El control remoto nuevo cuenta con una lengüeta de plástico en el extremo para aislar la batería en su interior. Para activar el control al usarlo, simplemente retira esta pieza de plástico.

¿Cómo funciona?

1. Este código utiliza la biblioteca IRremoteESP8266 para recibir señales infrarrojas (IR) usando un módulo receptor IR.

   #include <IRremoteESP8266.h>
   #include <IRrecv.h>

   // Define the IR receiver pin
   const uint16_t IR_RECEIVE_PIN = 14;

   // Create an IRrecv object
   IRrecv irrecv(IR_RECEIVE_PIN);

   // Create a decode_results object
   decode_results results;


2. En la función setup(), la comunicación serie se inicia a una tasa de baudios de 115200, y el receptor IR se habilita usando irrecv.enableIRIn().

   void setup() {
       // Start serial communication
       Serial.begin(115200);

       // Start the IR receiver
       irrecv.enableIRIn();
   }


3. Cuando presionas una tecla en el control remoto, el monitor serie imprimirá el nombre de la tecla si es recibido por el receptor IR.

   void loop() {
       // If an IR signal is received
       if (irrecv.decode(&results)) {
           String key = decodeKeyValue(results.value);
           if (key != "ERROR") {
               // Print the value of the signal to the serial monitor
               Serial.println(key);
           }
           irrecv.resume(); // Continue to receive the next signal
       }
   }


   • Primero, verifica si se recibió una señal IR usando la función irrecv.decode().

   • Si se recibe una señal, entonces llama a la función decodeKeyValue() para decodificar el valor de la señal.

   • Si la señal se decodifica con éxito, el valor decodificado se imprime en el monitor serie usando Serial.println().

   • Finalmente, irrecv.resume() se llama para continuar recibiendo la siguiente señal.

4. La función decodeKeyValue() toma el valor decodificado de la señal IR como argumento y devuelve una cadena que representa la tecla presionada en el control remoto.

   String decodeKeyValue(long result)
   {
       switch(result){
           case 0xFF6897:
           return "0";
           case 0xFF30CF:
           return "1";
           case 0xFF18E7:
           return "2";
           case 0xFF7A85:
           ...


   • La función utiliza una instrucción switch para hacer coincidir el valor decodificado con la tecla correspondiente y devuelve la representación en cadena de la tecla.

   • Si el valor decodificado no coincide con ninguna tecla conocida, la función devuelve la cadena «ERROR».
