7.2 Control de LED RGB por Bluetooth

Este proyecto es una extensión de un proyecto anterior(7.1 Bluetooth), añadiendo configuraciones de LED RGB y comandos personalizados como «led_off», «red», «green», etc. Estos comandos permiten controlar el LED RGB enviando comandos desde un dispositivo móvil usando LightBlue.

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit de Inicio ESP32

320+

ESP32 Starter Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DE COMPONENTES

ENLACE DE COMPRA

ESP32 WROOM 32E

BUY

Extensión de Cámara ESP32

-

Protoboard

BUY

Cables Puente

BUY

Resistor

BUY

LED RGB

BUY

Pasos Operativos

  1. Construye el circuito.

    ../../_images/rgb_pin.jpg

    El LED RGB tiene 4 pines: el pin largo es el pin común cátodo, que generalmente se conecta a GND; el pin izquierdo junto al pin más largo es Rojo; y los dos pines a la derecha son Verde y Azul.

    ../../_images/2.3_color_light_bb.png
  2. Abre el archivo 7.2_bluetooth_rgb_led.ino ubicado en el directorio esp32-starter-kit-main\c\codes\7.2_bluetooth_rgb_led, o copia el código en el IDE de Arduino.

  3. Para evitar conflictos de UUID, se recomienda generar aleatoriamente tres nuevos UUIDs usando el Online UUID Generator proporcionado por el Bluetooth SIG, y rellenarlos en las siguientes líneas de código.

    Nota

    Si ya has generado tres nuevos UUIDs en el proyecto 7.1 Bluetooth, entonces puedes continuar usándolos.

    #define SERVICE_UUID           "your_service_uuid_here"
    #define CHARACTERISTIC_UUID_RX "your_rx_characteristic_uuid_here"
    #define CHARACTERISTIC_UUID_TX "your_tx_characteristic_uuid_here"

    ../../_images/uuid_generate.png
  4. Selecciona la placa y el puerto correctos, luego haz clic en el botón Subir.

  5. Después de que el código se haya cargado con éxito, activa el Bluetooth en tu dispositivo móvil y abre la aplicación LightBlue.

    ../../_images/bluetooth_open.png
  6. En la página de Scan, busca ESP32-Bluetooth y haz clic en CONNECTAR. Si no lo ves, intenta actualizar la página unas cuantas veces. Cuando aparezca «Conectado al dispositivo!», la conexión Bluetooth es exitosa. Desplázate hacia abajo para ver los tres UUIDs configurados en el código.

    ../../_images/bluetooth_connect.png

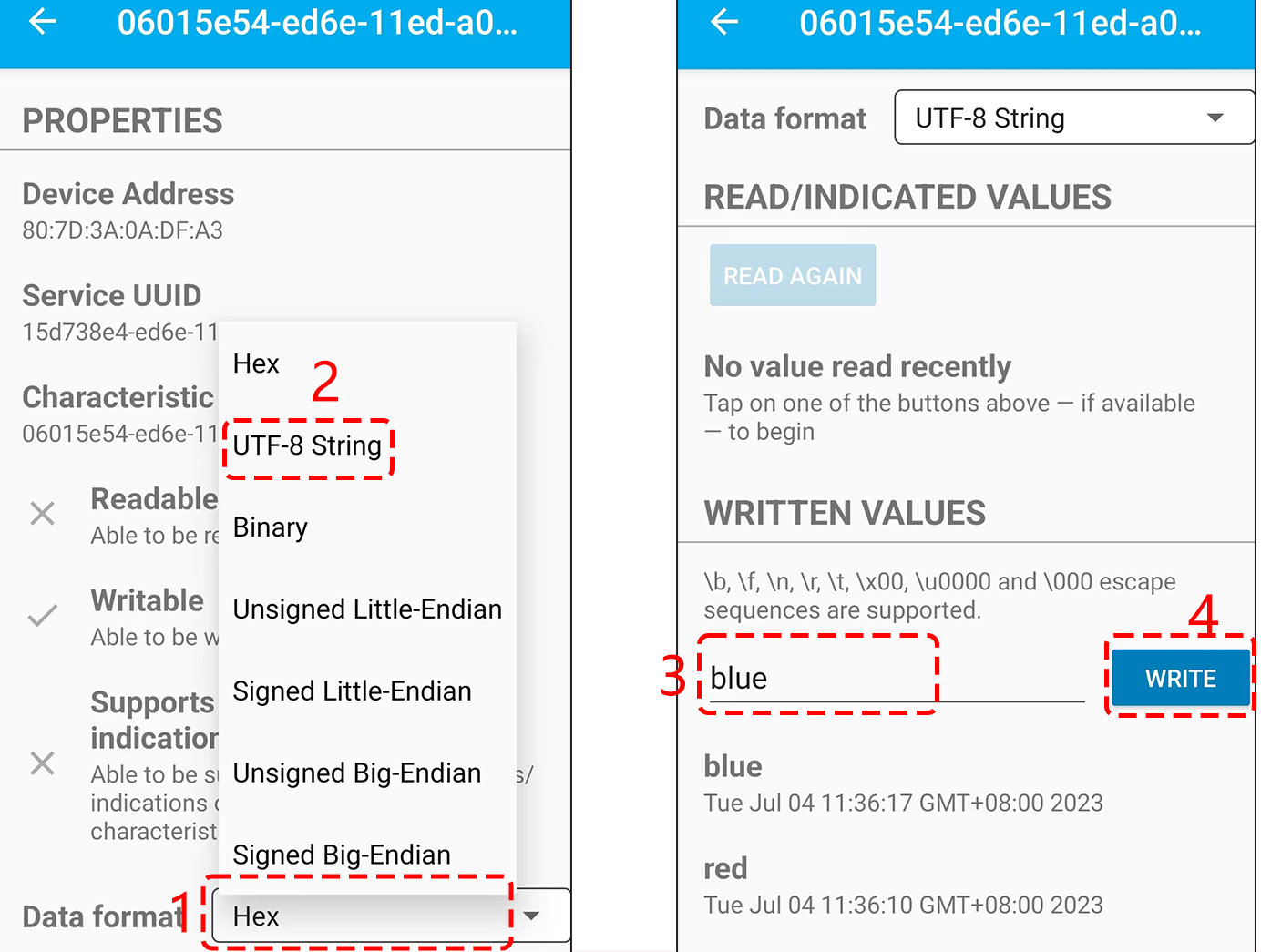

  7. Toca el UUID de envío, luego configura el formato de datos a «Cadena UTF-8». Ahora puedes escribir estos comandos: «led_off», «red», «green», «blue», «yellow» y «purple» para ver si el LED RGB responde a estas instrucciones.

    ../../_images/bluetooth_send_rgb.png

¿Cómo funciona?

Este código es una extensión de un proyecto anterior(7.1 Bluetooth), añadiendo configuraciones de LED RGB y comandos personalizados como «led_off», «red», «green», etc. Estos comandos permiten controlar el LED RGB enviando comandos desde un dispositivo móvil usando LightBlue.

Desglosemos el código paso a paso:

  • Añadir nuevas variables globales para los pines del LED RGB, canales PWM, frecuencia y resolución.

    ...

    // Define RGB LED pins
    const int redPin = 27;
    const int greenPin = 26;
    const int bluePin = 25;

    // Define PWM channels
    const int redChannel = 0;
    const int greenChannel = 1;
    const int blueChannel = 2;

    ...

  • Dentro de la función setup(), los canales PWM se inicializan con la frecuencia y resolución predefinidas. Los pines del LED RGB se conectan luego a sus respectivos canales PWM.

    void setup() {
        ...

        // Set up PWM channels
        ledcSetup(redChannel, freq, resolution);
        ledcSetup(greenChannel, freq, resolution);
        ledcSetup(blueChannel, freq, resolution);

        // Attach pins to corresponding PWM channels
        ledcAttachPin(redPin, redChannel);
        ledcAttachPin(greenPin, greenChannel);
        ledcAttachPin(bluePin, blueChannel);

    }

  • Modificar el método onWrite en la clase MyCharacteristicCallbacks. Esta función escucha los datos que llegan de la conexión Bluetooth. Basándose en la cadena recibida (como "led_off", "red", "green", etc.), controla el LED RGB.

    // Define the BLE characteristic callbacks
    class MyCharacteristicCallbacks : public BLECharacteristicCallbacks {
        void onWrite(BLECharacteristic *pCharacteristic) {
            std::string value = pCharacteristic->getValue();
            if (value == "led_off") {
                setColor(0, 0, 0); // turn the RGB LED off
                Serial.println("RGB LED turned off");
            } else if (value == "red") {
                setColor(255, 0, 0); // Red
                Serial.println("red");
            }
            else if (value == "green") {
                setColor(0, 255, 0); // green
                Serial.println("green");
            }
            else if (value == "blue") {
                setColor(0, 0, 255); // blue
                Serial.println("blue");
            }
            else if (value == "yellow") {
                setColor(255, 150, 0); // yellow
                Serial.println("yellow");
            }
            else if (value == "purple") {
                setColor(80, 0, 80); // purple
                Serial.println("purple");
            }
        }
    };

  • Finalmente, se añade una función para establecer el color del LED RGB.

    void setColor(int red, int green, int blue) {
        // For common-anode RGB LEDs, use 255 minus the color value
        ledcWrite(redChannel, red);
        ledcWrite(greenChannel, green);
        ledcWrite(blueChannel, blue);
    }


En resumen, este script habilita un modelo de interacción de control remoto, donde el ESP32 opera como un servidor de Energía Baja de Bluetooth (BLE).

El cliente BLE conectado (como un smartphone) puede enviar comandos de cadena para cambiar el color de un LED RGB. El ESP32 también da retroalimentación al cliente enviando de vuelta la cadena recibida, permitiendo al cliente saber qué operación se realizó.
