2.5 Pantalla de 7 Segmentos

¡Bienvenido a este fascinante proyecto! En este proyecto, exploraremos el encantador mundo de mostrar números del 0 al 9 en una pantalla de siete segmentos.

Imagina activar este proyecto y ser testigo de cómo una pequeña y compacta pantalla brilla intensamente con cada número del 0 al 9. Es como tener una pantalla en miniatura que muestra los dígitos de una manera cautivadora. Controlando los pines de señal, puedes cambiar fácilmente el número mostrado y crear varios efectos atractivos.

A través de conexiones de circuito simples y programación, aprenderás cómo interactuar con la pantalla de siete segmentos y dar vida a los números deseados. Ya sea un contador, un reloj o cualquier otra aplicación intrigante, la pantalla de siete segmentos será tu compañero confiable, añadiendo un toque de brillantez a tus proyectos.

Componentes Necesarios

Para este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Kit de Inicio ESP32	320+	ESP32 Starter Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DE COMPONENTES	ENLACE DE COMPRA
ESP32 WROOM 32E	BUY
Extensión de Cámara ESP32	-
Protoboard	BUY
Cables Puente	BUY
Resistor	BUY
display de 7 Segmentos	BUY
74HC595	BUY

Pines Disponibles

Aquí está una lista de los pines disponibles en la placa ESP32 para este proyecto.

Pines Disponibles

IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

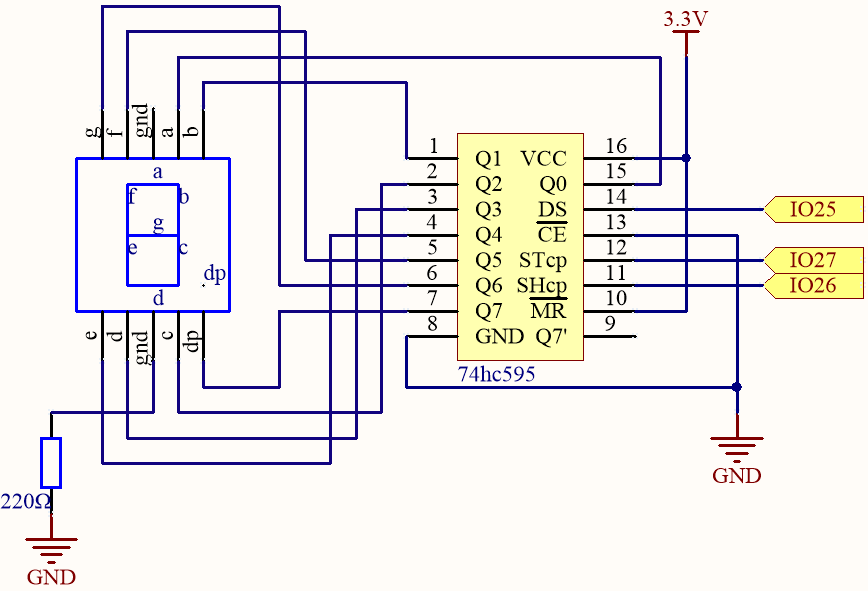

Esquemático

Aquí, el principio de cableado es básicamente el mismo que en 2.4 Microchip - 74HC595, la única diferencia es que Q0-Q7 están conectados a los pines a ~ g de la Pantalla de 7 Segmentos.

Cableado

74HC595	Pantalla LED de Segmento
Q0	a
Q1	b
Q2	c
Q3	d
Q4	e
Q5	f
Q6	g
Q7	dp

Cableado

Código

Nota

• Abre el archivo 2.5_7segment.ino bajo la ruta de esp32-starter-kit-main\c\codes\2.5_7segment.

• Después de seleccionar la placa (ESP32 Dev Module) y el puerto apropiado, haz clic en el botón Subir.

• ¿Siempre aparece «COMxx desconocido»?

Después de subir el código con éxito, podrás ver la Pantalla de Segmento LED mostrar 0~9 en secuencia.

¿Cómo funciona?

En este proyecto, estamos usando la función shiftOut() para escribir el número binario en el registro de desplazamiento.

Supongamos que la Pantalla de 7 Segmentos muestra el número «2». Este patrón de bits corresponde a los segmentos f, c y dp apagados (bajo), mientras que los segmentos a, b, d, e y g están encendidos (alto). Esto es «01011011» en binario y «0x5b» en notación hexadecimal.

Por lo tanto, necesitarías llamar a shiftOut(DS,SHcp,MSBFIRST,0x5b) para mostrar el número «2» en la pantalla de 7 segmentos.

• Hexadecimal

• Convertidor Binario a Hexadecimal

La siguiente tabla muestra los patrones hexadecimales que necesitan ser escritos en el registro de desplazamiento para mostrar los números del 0 al 9 en una pantalla de 7 segmentos.

Código de Glifo

Números	Código Binario	Código Hex
0	00111111	0x3f
1	00000110	0x06
2	01011011	0x5b
3	01001111	0x4f
4	01100110	0x66
5	01101101	0x6d
6	01111101	0x7d
7	00000111	0x07
8	01111111	0x7f
9	01101111	0x6f

Escribe estos códigos en shiftOut() para hacer que la Pantalla de Segmento LED muestre los números correspondientes.
