display de 7 Segmentos

../_images/7_segment.png

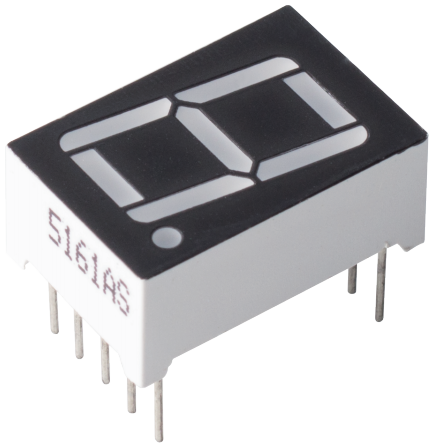

Un display de 7 segmentos es un componente con forma de 8 que contiene 7 LED. Cada LED se llama segmento; cuando se energiza, un segmento forma parte de un numeral a ser mostrado.

  • Cada uno de los LED en el display tiene un segmento posicional con uno de sus pines de conexión saliendo del paquete plástico rectangular.

  • Estos pines LED están etiquetados de «a» a «g» representando cada LED individual.

  • Los otros pines LED están conectados juntos formando un pin común.

  • Así que al polarizar hacia adelante los pines apropiados de los segmentos LED en un orden particular, algunos segmentos se iluminarán y otros permanecerán tenues, mostrando así el carácter correspondiente en el display.

Características

  • Tamaño: 19 x 12.7 x 13.8 mm (LxWxH, incluyendo el pin)

  • Pantalla: 0.56””

  • Color: rojo

  • Cátodo Común

  • Voltaje Directo: 1.8V

  • 10 pines

  • Paso: estándar 0.1» (2.54mm)

Cátodo Común (CC) o Ánodo Común (CA)

Existen dos tipos de conexión de pines: Cátodo Común (CC) y Ánodo Común (CA). Como su nombre indica, un display CC tiene todos los cátodos de los 7 LEDs conectados cuando un display CA tiene todos los ánodos de los 7 segmentos conectados.

  • Display de 7 Segmentos con Cátodo Común

../_images/segment_cathode.png

  • Display de 7 Segmentos con Ánodo Común

../_images/segment_anode.png

Cómo Saber si es CC o CA?

Por lo general, habrá una etiqueta en el lateral del display de 7 segmentos, xxxAx o xxxBx. En general, xxxAx representa cátodo común y xxxBx representa ánodo común.

../_images/7_segment.png ../_images/7_segment_bs.png

También puedes usar un multímetro para verificar el display de 7 segmentos si no hay etiqueta. Configura el multímetro en modo de prueba de diodo y conecta el cable negro al pin central del display de 7 segmentos, y el cable rojo a cualquier otro pin excepto el central. El display de 7 segmentos es de cátodo común si un segmento se ilumina.

Intercambia los cables rojo y negro si no hay ningún segmento iluminado. Cuando un segmento está iluminado, indica un ánodo común.

components/img/7_segment_test.JPG

Códigos de Visualización

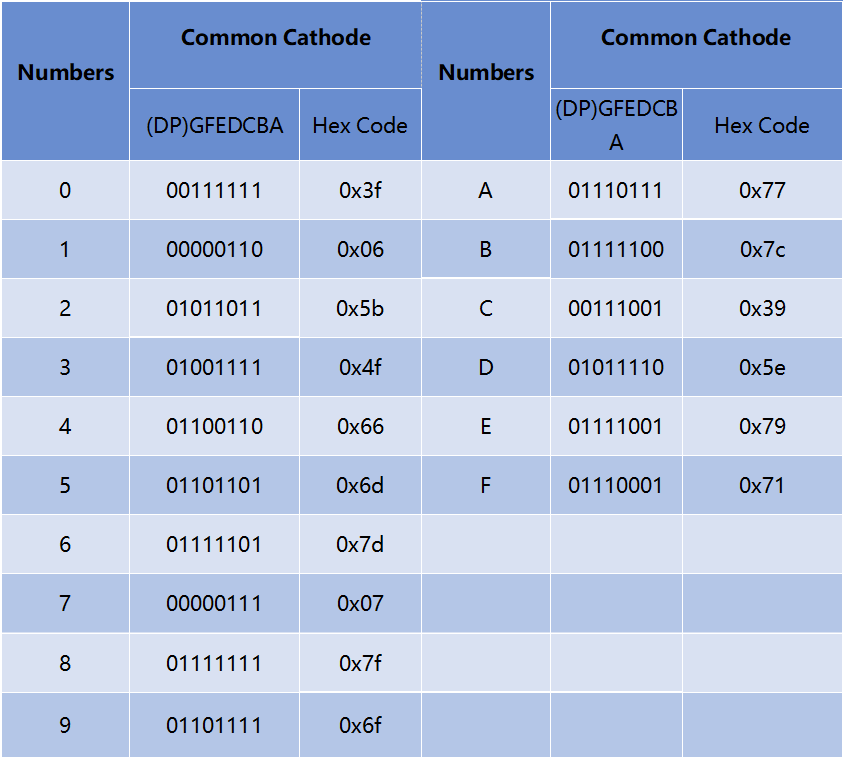

Para ayudarte a entender cómo los displays de 7 segmentos (Cátodo Común) muestran números, hemos elaborado la siguiente tabla. Los números son el número 0-F mostrado en el display de 7 segmentos; (DP) GFEDCBA se refiere al conjunto LED correspondiente a 0 o 1.

../_images/segment_code.png

Por ejemplo, 01011011 significa que DP, F y C están configurados en 0, mientras que los otros están configurados en 1. Por lo tanto, el número 2 se muestra en el display de 7 segmentos.

../_images/7segment_2.png
