Taste

../_images/button.png

Tasten sind eine gängige Komponente zur Steuerung elektronischer Geräte. Sie werden üblicherweise als Schalter verwendet, um Stromkreise zu schließen oder zu unterbrechen. Obwohl es Tasten in verschiedenen Größen und Formen gibt, wird hier eine 6mm Mini-Taste verwendet, wie in den folgenden Bildern gezeigt. Pin 1 ist mit Pin 2 verbunden und Pin 3 mit Pin 4. Daher müssen Sie nur einen der Pins 1 und 2 mit Pin 3 oder Pin 4 verbinden.

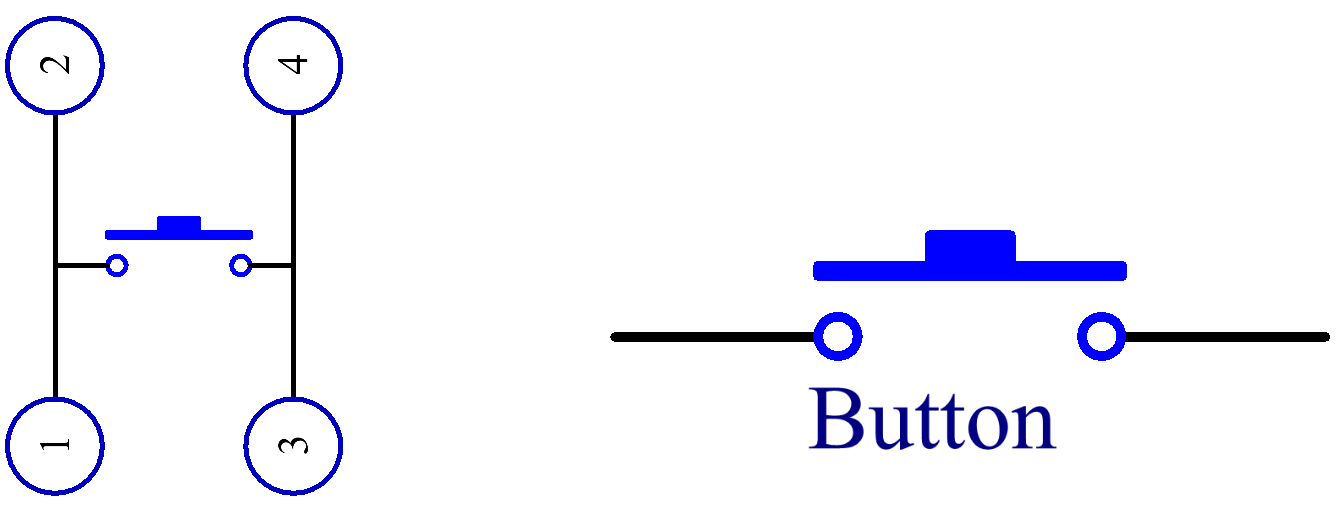

Folgend ist die interne Struktur einer Taste dargestellt. Das Symbol rechts unten wird üblicherweise verwendet, um eine Taste in Schaltkreisen darzustellen.

../_images/button_symbol.png

Da Pin 1 mit Pin 2 und Pin 3 mit Pin 4 verbunden ist, werden beim Drücken der Taste die 4 Pins verbunden, wodurch der Stromkreis geschlossen wird.

../_images/button2.jpg
