2.3 Palline Colorate

In questo progetto faremo in modo che i LED RGB visualizzino colori diversi.

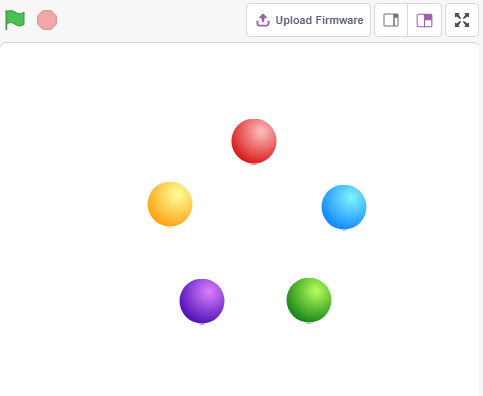

Cliccando su diverse palline colorate nell’area dello stage, il LED RGB si illuminerà con colori diversi.

../_images/4_color.png

Imparerai

  • Il principio del LED RGB

  • Copiare sprite e selezionare costumi diversi

  • Sovrapposizione dei tre colori primari

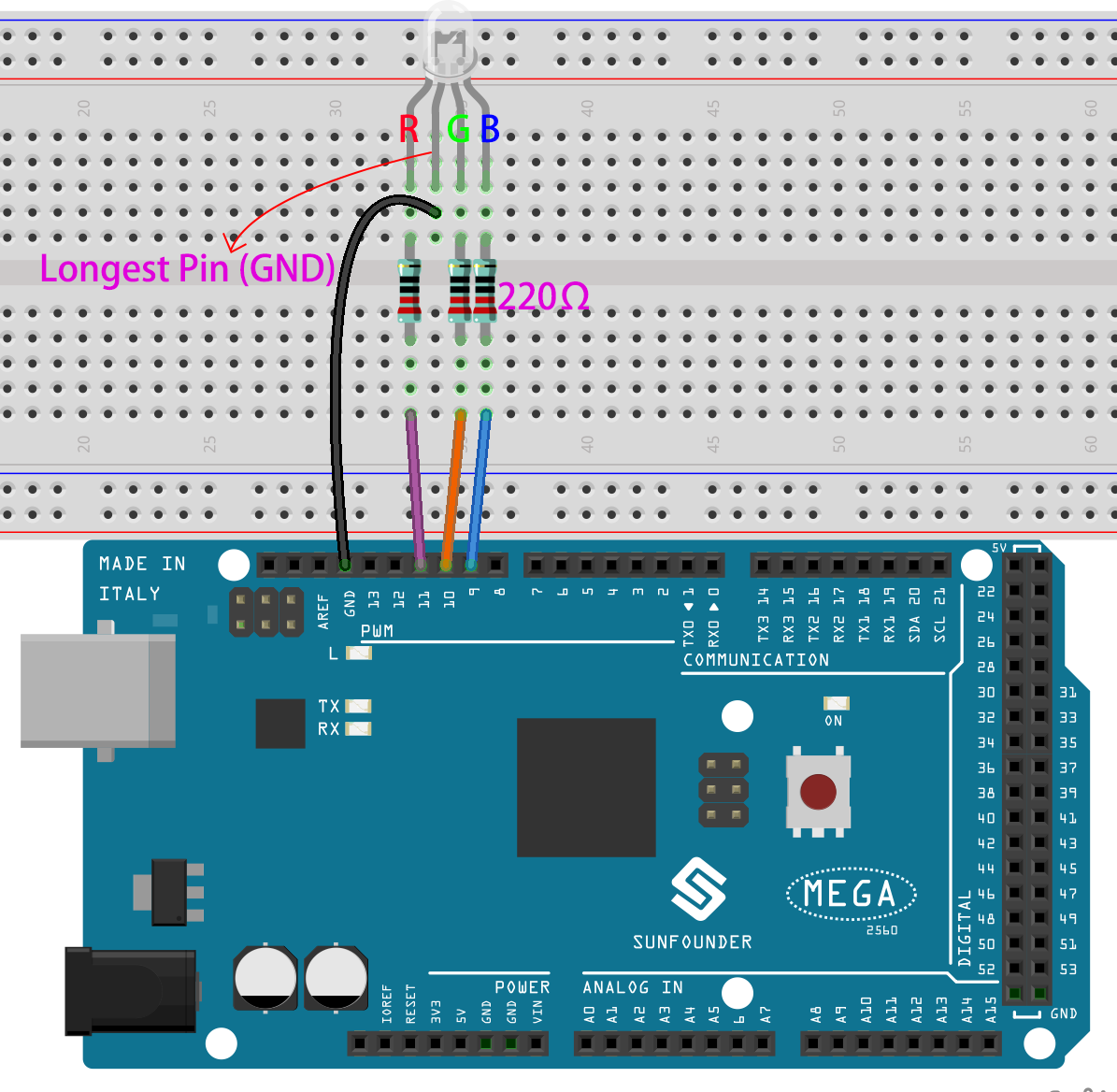

Costruire il Circuito

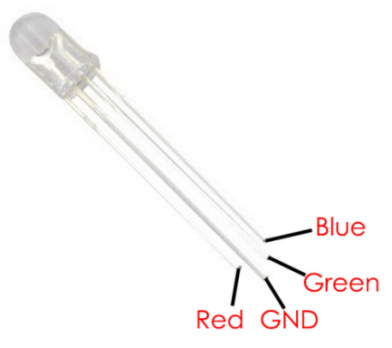

Un LED RGB racchiude tre LED (rosso, verde e blu) in un involucro di plastica trasparente o semi-trasparente. Può visualizzare vari colori modificando la tensione di ingresso sui tre pin e sovrapponendoli. Secondo le statistiche, è possibile creare fino a 16.777.216 colori diversi.

../_images/4_rgb.png ../_images/rgb_circuit.png

Programmazione

1. Selezionare lo sprite

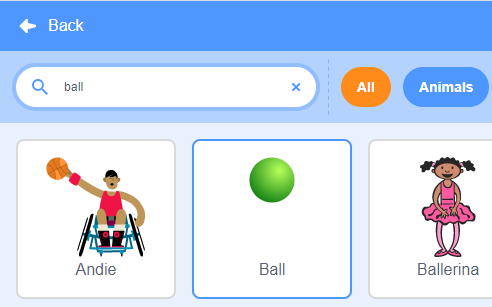

Elimina lo sprite predefinito, quindi scegli lo sprite Ball.

../_images/4_ball.png

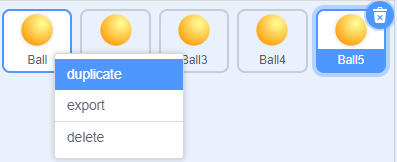

E duplicalo 5 volte.

../_images/4_duplicate_ball.png

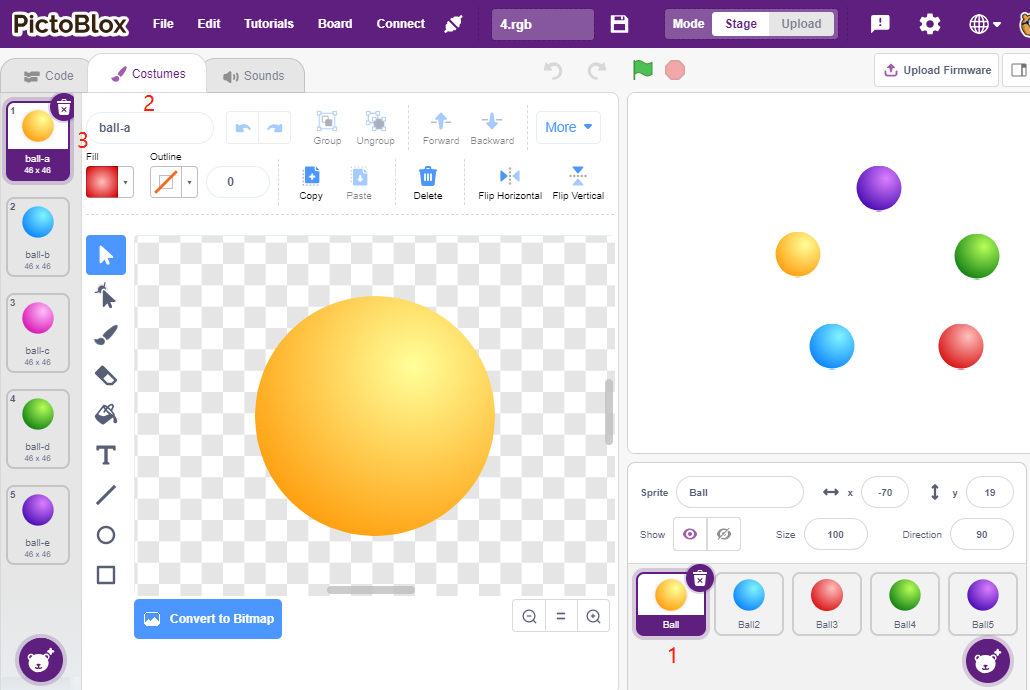

Scegli costumi diversi per questi 5 sprite Ball e posizionali nelle posizioni corrispondenti.

Nota

Ball3: il colore del costume deve essere cambiato manualmente in rosso.

../_images/4_rgb1.png

2. Fare in modo che i LED RGB si illuminino con il colore appropriato

Prima di comprendere il codice, dobbiamo capire il modello di colore RGB.

Il modello di colore RGB è un modello additivo in cui le luci rosse, verdi e blu vengono combinate in vari modi per riprodurre un’ampia gamma di colori.

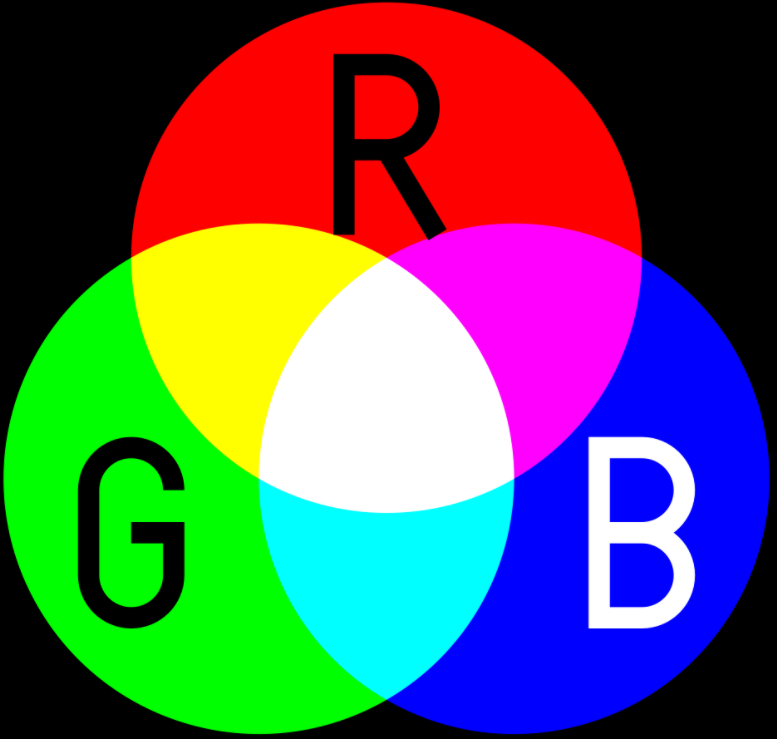

Mescolanza di colori additivi: aggiungendo il rosso al verde si ottiene il giallo; aggiungendo il verde al blu si ottiene il ciano; aggiungendo il blu al rosso si ottiene il magenta; combinando tutti e tre i colori primari si ottiene il bianco.

../_images/4_rgb_addition.png

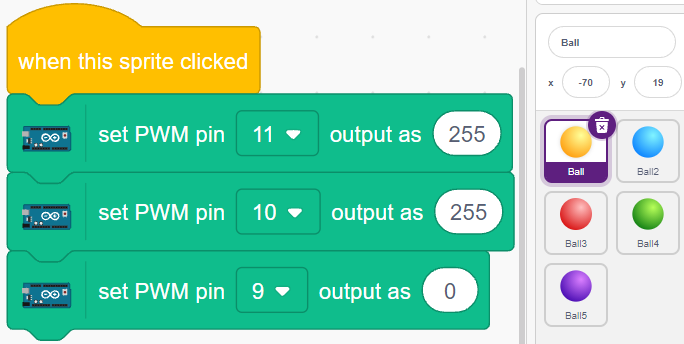

Quindi, il codice per fare in modo che il LED RGB si illumini di giallo è il seguente.

../_images/4_yellow.png

Quando lo sprite Ball (pallina gialla) viene cliccato, impostiamo il pin 11 su HIGH (LED rosso acceso), il pin 10 su HIGH (LED verde acceso) e il pin 9 su LOW (LED blu spento) in modo che il LED RGB si illumini di giallo.

Puoi scrivere i codici per gli altri sprite allo stesso modo per fare in modo che i LED RGB si illuminino con i colori corrispondenti.

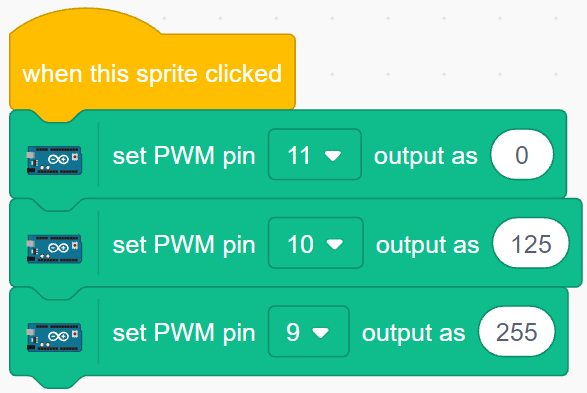

3. Sprite Ball2 (azzurro)

../_images/4_blue.png

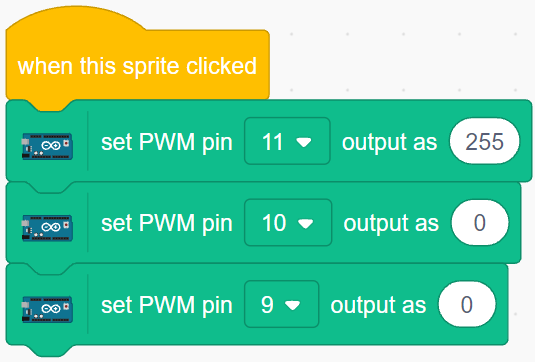

4. Sprite Ball3 (rosso)

../_images/4_red.png

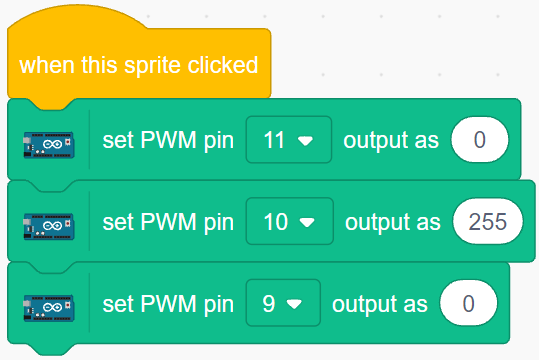

5. Sprite Ball4 (verde)

../_images/4_green.png

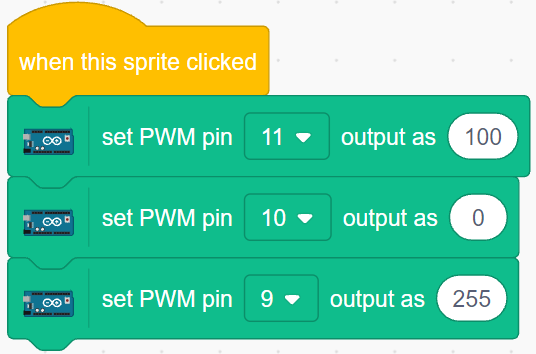

6. Sprite Ball5 (viola)

../_images/4_purple.png
