4.1.7 Ventilador Inteligente (MCP3008)

Nota

Dependiendo de la versión de tu kit, identifica si tienes ADC0834 o MCP3008 y procede con la sección correspondiente.

Introducción

En este proyecto, usaremos motores, botones y termistores para hacer un ventilador inteligente manual + automático cuya velocidad de viento es ajustable.

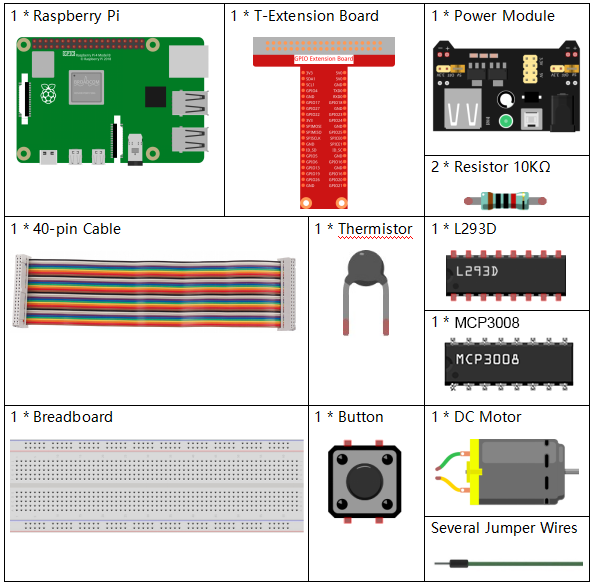

Componentes requeridos

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí tienes el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Kit Raphael	337	Raphael Kit

También puedes comprarlos por separado en los enlaces siguientes.

INTRODUCCIÓN DEL COMPONENTE	ENLACE DE COMPRA
Placa de Extensión GPIO	COMPRAR
Protoboard	COMPRAR
Cables de Puente	COMPRAR
Resistor	COMPRAR
Módulo de Fuente de Alimentación	-
Termistor	COMPRAR
L293D	-
MCP3008	-
Botón	COMPRAR
Motor de corriente continua (DC)	COMPRAR

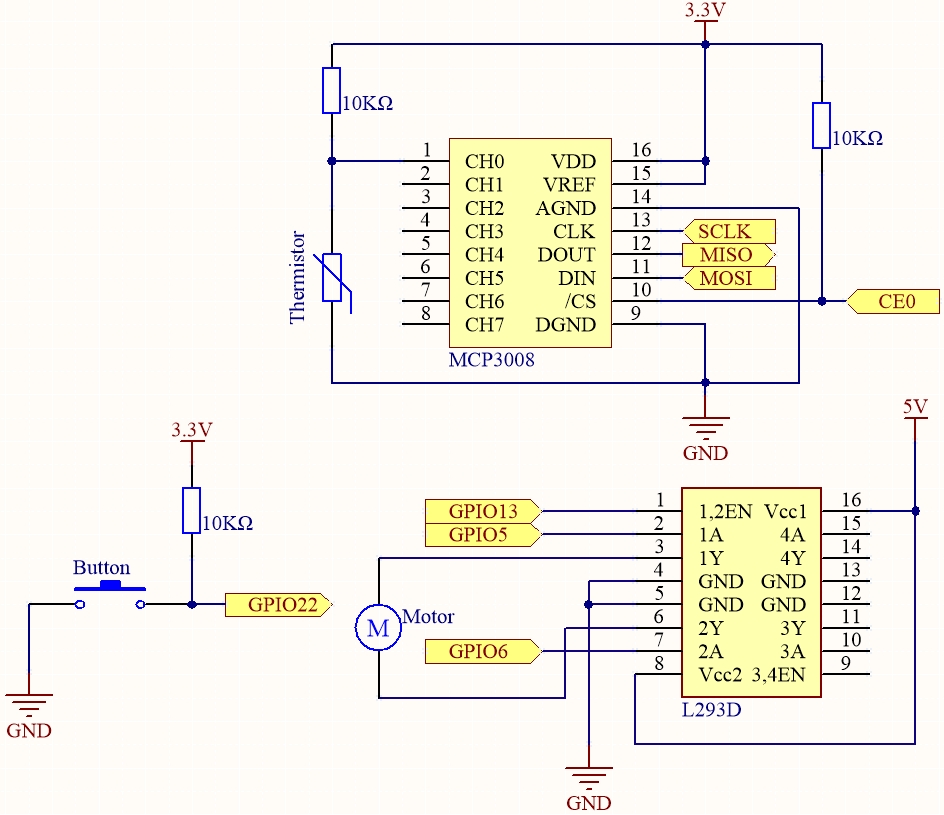

Diagrama esquemático

T-Board Name	physical	wiringPi	BCM
SPICE0	Pin 24	10	8
SPIMOSI	Pin 19	12	10
SPIMISO	Pin 21	13	9
SPISCLK	Pin 23	14	11
GPIO22	Pin 15	3	22
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13

Procedimientos experimentales

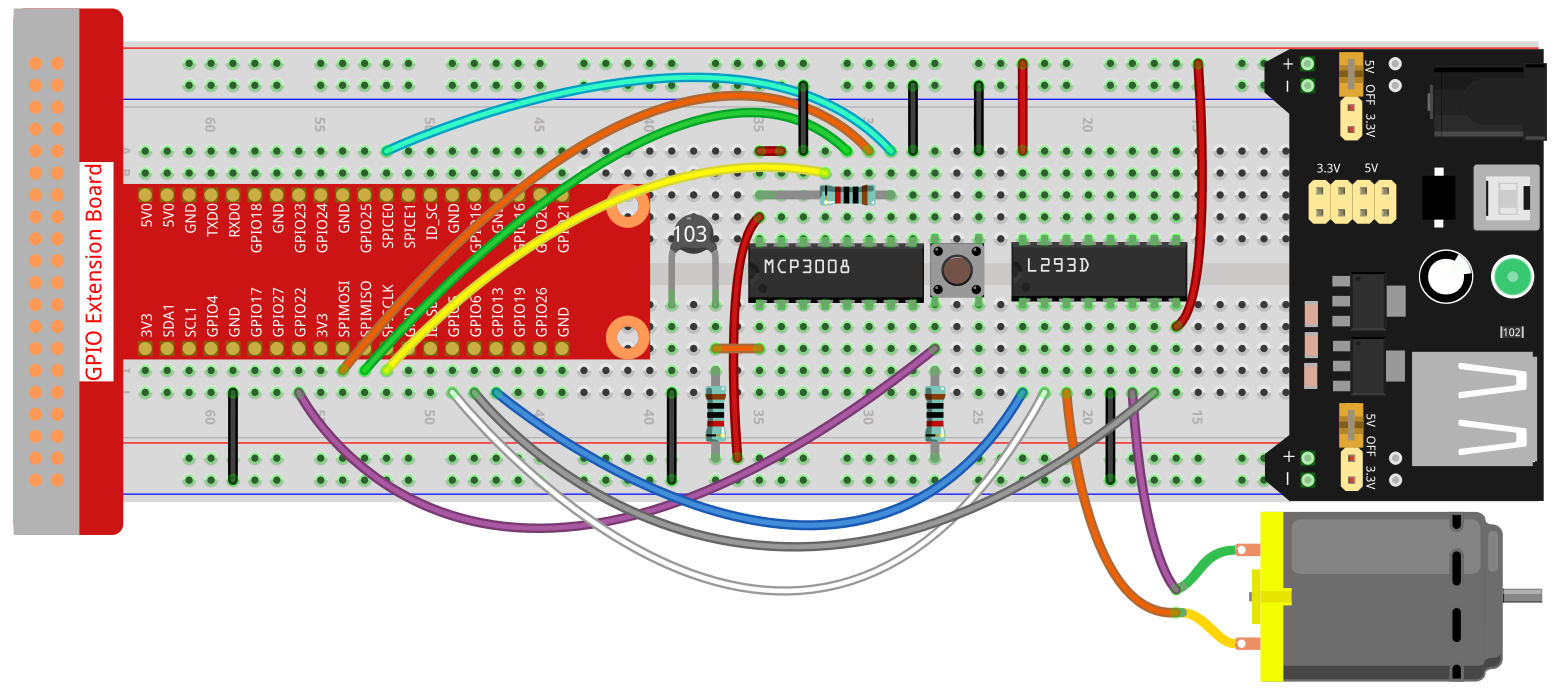

Paso 1: Construir el circuito.

Nota

El módulo de alimentación puede utilizar una batería de 9V con el clip de batería de 9V incluido en el kit.

Paso 2: Configura la interfaz SPI e instala la librería spidev (consulta Configuración de SPI para instrucciones detalladas). Si ya completaste estos pasos, puedes omitirlos.

Paso 3: Ingresa a la carpeta del código.

cd ~/raphael-kit/python-pi5

Paso 4: Ejecutar.

sudo python3 4.1.10-2_SmartFan_zero.py

Al ejecutar el código, inicia el ventilador presionando el botón. Cada vez que lo presiones, se ajusta un nivel de velocidad hacia arriba o hacia abajo. Hay 5 tipos de niveles de velocidad: 0~4. Cuando se establece en el 4º nivel y presionas el botón, el ventilador deja de funcionar con velocidad 0.

Una vez que la temperatura sube o baja más de 2℃, la velocidad aumenta o disminuye automáticamente en un nivel.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes, necesitas ir a la ruta del código fuente como raphael-kit/python-pi5. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

#!/usr/bin/env python3

from gpiozero import Motor, Button
from time import sleep
import spidev
import math

# Inicializar SPI para MCP3008
spi = spidev.SpiDev()
spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / pin físico 24)
spi.max_speed_hz = 1000000  # 1 MHz

# Inicializar pines GPIO para el botón y el control del motor
BtnPin = Button(22)  # GPIO22 (pin físico 15)
motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

# Variables para rastrear el nivel de velocidad del motor y temperaturas
level = 0
currentTemp = 0
markTemp = 0

def read_adc(channel):
    """
    Lee el valor analógico desde el canal MCP3008 (0–7).
    """
    if channel < 0 or channel > 7:
        return -1
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    value = ((adc[1] & 0x03) << 8) | adc[2]
    return value

def temperature():
    """
    Lee y calcula la temperatura actual del sensor.
    Retorna:
        float: La temperatura actual en grados Celsius.
    """
    analogVal = read_adc(0)  # Termistor conectado al CH0
    Vr = 3.3 * analogVal / 1023.0
    Rt = 10000.0 * Vr / (3.3 - Vr)
    temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
    Cel = temp - 273.15
    return Cel

def motor_run(level):
    """
    Ajusta la velocidad del motor según el nivel especificado.
    Args:
        level (int): Nivel de velocidad deseado del motor.
    Returns:
        int: Nivel ajustado de velocidad del motor.
    """
    if level == 0:
        motor.stop()
        return 0
    if level >= 4:
        level = 4
    motor.forward(speed=float(level / 4))
    return level

def changeLevel():
    """
    Cambia el nivel de velocidad del motor cuando se presiona el botón
    y actualiza la temperatura de referencia.
    """
    global level, currentTemp, markTemp
    print("Botón presionado")
    level = (level + 1) % 5
    markTemp = currentTemp

# Asociar la función changeLevel al evento de presión del botón
BtnPin.when_pressed = changeLevel

def main():
    """
    Función principal que monitorea continuamente y responde a cambios de temperatura.
    """
    global level, currentTemp, markTemp
    markTemp = temperature()
    while True:
        currentTemp = temperature()
        if level != 0:
            if currentTemp - markTemp <= -2:
                level -= 1
                markTemp = currentTemp
            elif currentTemp - markTemp >= 2:
                if level < 4:
                    level += 1
                markTemp = currentTemp
        level = motor_run(level)
        sleep(0.2)

# Ejecutar la función principal y manejar KeyboardInterrupt
try:
    main()
except KeyboardInterrupt:
    motor.stop()
    spi.close()

Explicación del código

1. Importa las librerías para control de motor y botón, comunicación SPI con MCP3008 y cálculos matemáticos. La librería gpiozero se usa para controlar dispositivos GPIO, spidev para comunicación SPI con el ADC MCP3008 y math para cálculos de temperatura a partir de la resistencia.

   #!/usr/bin/env python3

   from gpiozero import Motor, Button
   from time import sleep
   import spidev
   import math


2. Inicializa la comunicación SPI en el bus 0, dispositivo 0 (CE0), que conecta con el chip ADC MCP3008.

   # Initialize SPI for MCP3008
   spi = spidev.SpiDev()
   spi.open(0, 0)  # Bus 0, CE0 (GPIO8 / physical pin 24)
   spi.max_speed_hz = 1000000  # 1 MHz


3. Configura el pin GPIO22 como entrada para el botón y el motor con los pines GPIO5 (avance), GPIO6 (retroceso) y GPIO13 (habilitación). Además, declara variables globales para rastrear el nivel de velocidad del motor y la temperatura.

   # Initialize GPIO pins for the button and motor control
   BtnPin = Button(22)  # GPIO22 (physical pin 15)
   motor = Motor(forward=5, backward=6, enable=13)  # GPIO5, GPIO6, GPIO13

   # Initialize variables to track the motor speed level and temperatures
   level = 0
   currentTemp = 0
   markTemp = 0


4. Define una función para leer valores analógicos desde el MCP3008 en un canal específico utilizando SPI. El valor retornado es un número de 10 bits (0–1023).

   def read_adc(channel):
       """
       Reads analog value from MCP3008 channel (0–7).
       """
       if channel < 0 or channel > 7:
           return -1
       adc = spi.xfer2([1, (8 + channel) << 4, 0])
       value = ((adc[1] & 0x03) << 8) | adc[2]
       return value


5. Define una función para leer la temperatura del termistor conectado al canal 0 del MCP3008. Convierte el valor ADC a voltaje, calcula la resistencia y luego la temperatura en grados Celsius usando la aproximación Steinhart-Hart.

   def temperature():
       """
       Reads and calculates the current temperature from the sensor.
       Returns:
           float: The current temperature in Celsius.
       """
       analogVal = read_adc(0)  # Assuming thermistor connected to CH0
       Vr = 3.3 * analogVal / 1023.0  # For 3.3V system
       Rt = 10000.0 * Vr / (3.3 - Vr)
       temp = 1 / (((math.log(Rt / 10000.0)) / 3950.0) + (1 / (273.15 + 25.0)))
       Cel = temp - 273.15
       return Cel


6. Una función para controlar la velocidad del motor según el level (0–4). El motor se detiene en el nivel 0, y para niveles 1–4, la velocidad PWM se establece proporcionalmente (por ejemplo, nivel 2 significa 50% de velocidad).

   def motor_run(level):
       """
       Adjusts the motor speed based on the specified level.
       Args:
           level (int): Desired motor speed level.
       Returns:
           int: Adjusted motor speed level.
       """
       if level == 0:
           motor.stop()
           return 0
       if level >= 4:
           level = 4
       motor.forward(speed=float(level / 4))
       return level


7. Define un controlador de evento del botón que incrementa el nivel de velocidad del motor de 0 a 4 en ciclo. También actualiza la temperatura de referencia cuando el nivel cambia.

   def changeLevel():
       """
       Changes the motor speed level when the button is pressed and updates the reference temperature.
       """
       global level, currentTemp, markTemp
       print("Button pressed")
       level = (level + 1) % 5
       markTemp = currentTemp

   # Bind the button press event to changeLevel function
   BtnPin.when_pressed = changeLevel


8. La lógica principal lee continuamente la temperatura y la compara con un valor de referencia (markTemp). Si la diferencia de temperatura es ±2°C, se ajusta el nivel de velocidad del motor. El motor se actualiza en cada ciclo y un breve retraso evita conmutaciones rápidas.

   def main():
       """
       Main function to continuously monitor and respond to temperature changes.
       """
       global level, currentTemp, markTemp
       markTemp = temperature()
       while True:
           currentTemp = temperature()
           if level != 0:
               if currentTemp - markTemp <= -2:
                   level -= 1
                   markTemp = currentTemp
               elif currentTemp - markTemp >= 2:
                   if level < 4:
                       level += 1
                   markTemp = currentTemp
           level = motor_run(level)
           sleep(0.2)


9. Ejecuta la función principal dentro de un bloque try-except y asegura que el motor se detenga y la conexión SPI se cierre correctamente si se interrumpe mediante Ctrl+C.

   # Run the main function and handle KeyboardInterrupt
   try:
       main()
   except KeyboardInterrupt:
       motor.stop()
       spi.close()
