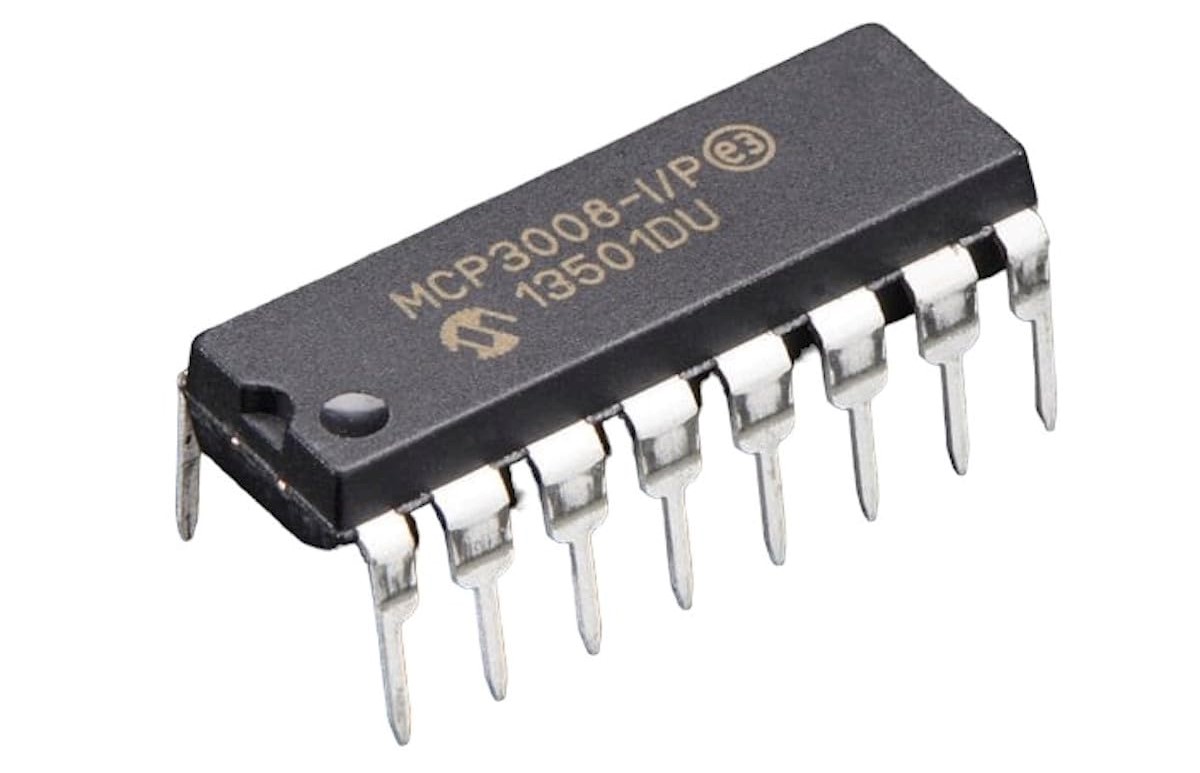

MCP3008
El MCP3008 es un convertidor analógico-digital (ADC) de aproximaciones sucesivas de 10 bits con 8 canales de entrada y un protocolo de comunicación SPI (Interfaz Periférica Serial). Es capaz de interactuar con un microcontrolador para convertir señales de entrada analógicas en datos digitales para su posterior procesamiento.
Secuencia de operación
Una conversión en el MCP3008 comienza configurando el pin CS (chip select) en bajo, lo que activa la comunicación con el dispositivo. El microcontrolador envía entonces una secuencia de control de 3 bytes a través de la interfaz SPI para especificar la configuración y seleccionar el canal de entrada.
El primer byte enviado contiene el bit de inicio y el bit de selección de modo simple/diferencial. Los siguientes bits indican cuál de los 8 canales (CH0–CH7) se debe leer. Los datos se desplazan al dispositivo en cada flanco ascendente del reloj SPI (SCLK), y el resultado de la conversión se devuelve simultáneamente.
Se incluye un pequeño retardo interno para que el canal de entrada seleccionado se estabilice antes de que comience la conversión. El MCP3008 realiza entonces una conversión analógica-digital de 10 bits usando un circuito de muestreo y retención (sample-and-hold) y un comparador de registro de aproximaciones sucesivas (SAR).
El resultado de la conversión se transmite de vuelta al microcontrolador a través de la línea MISO (Master In Slave Out). El bit más significativo (MSB) del resultado de 10 bits se envía primero, seguido por los bits restantes. El microcontrolador lee el resultado a través del bus SPI durante este tiempo.
Después de que el valor digital completo de 10 bits se ha desplazado hacia fuera, el MCP3008 completa el ciclo y espera el siguiente comando.
