5.4 Grafiken auf einer 8x8-LED-Matrix anzeigen

In dieser Lektion lernen wir, wie man eine 8x8-LED-Matrix mit dem Raspberry Pi Pico 2 und zwei 74HC595-Schieberegistern steuert. Wir werden Muster und einfache Grafiken anzeigen, indem wir einzelne LEDs auf der Matrix steuern.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Bauteile.

Ein komplettes Kit ist besonders praktisch, hier ist der Link:

Name

ENTHALTENE TEILE IM KIT

LINK

Newton Lab Kit

450+

Newton Lab Kit

Alternativ können die Komponenten auch einzeln über die untenstehenden Links erworben werden.

SN

KOMPONENTE

MENGE

LINK

1

Raspberry Pi Pico 2

1

KAUFEN

2

Micro-USB-Kabel

1

3

Steckbrett

1

KAUFEN

4

Jumperkabel

Mehrere

KAUFEN

5

LED-Punktmatrix

1

6

74HC595

2

KAUFEN

Funktionsweise der 8x8-LED-Matrix

Eine 8x8-LED-Matrix besteht aus 64 LEDs, die in 8 Reihen und 8 Spalten angeordnet sind. Jede LED kann einzeln gesteuert werden, indem eine Spannung über die zugehörige Zeile und Spalte angelegt wird. Durch die Steuerung des Stroms zwischen den Reihen und Spalten können wir verschiedene Muster und Zeichen anzeigen.

In diesem Aufbau verwenden wir zwei 74HC595-Schieberegister, um die Zeilen und Spalten der LED-Matrix zu steuern. Dadurch können wir die Anzahl der benötigten GPIO-Pins des Raspberry Pi Pico 2 minimieren.

Schaltplan

sch_ledmatrix

Die 8x8-LED-Matrix wird von zwei 74HC595-Schieberegistern gesteuert: eines kontrolliert die Reihen, das andere die Spalten. Beide Schieberegister teilen sich die GPIO-Pins GP18, GP19 und GP20 des Pico, wodurch die Anzahl der belegten I/O-Pins reduziert wird.

Der Pico sendet jeweils eine 16-Bit-Binärzahl aus. Die ersten 8 Bits steuern das Schieberegister für die Reihen, die letzten 8 Bits das Schieberegister für die Spalten. Dies ermöglicht die Darstellung bestimmter Muster auf der LED-Matrix.

Q7‘ (Pin 9): Dieser serielle Ausgang des ersten 74HC595 ist mit dem DS (Pin 14) des zweiten 74HC595 verbunden, wodurch mehrere Schieberegister in Reihe geschaltet werden können.

Verdrahtungsdiagramm

Der Aufbau der Schaltung kann komplex sein, daher gehen wir schrittweise vor.

Schritt 1: Setzen Sie den Pico, die LED-Matrix und die beiden 74HC595-Chips auf das Breadboard. Verbinden Sie die 3,3V- und GND-Pins des Pico mit der Stromversorgung des Breadboards. Anschließend verbinden Sie Pin 16 und Pin 10 der beiden 74HC595-Chips mit VCC und Pin 13 sowie Pin 8 mit GND.

Bemerkung

In der Fritzing-Abbildung oben befindet sich die beschriftete Seite unten.

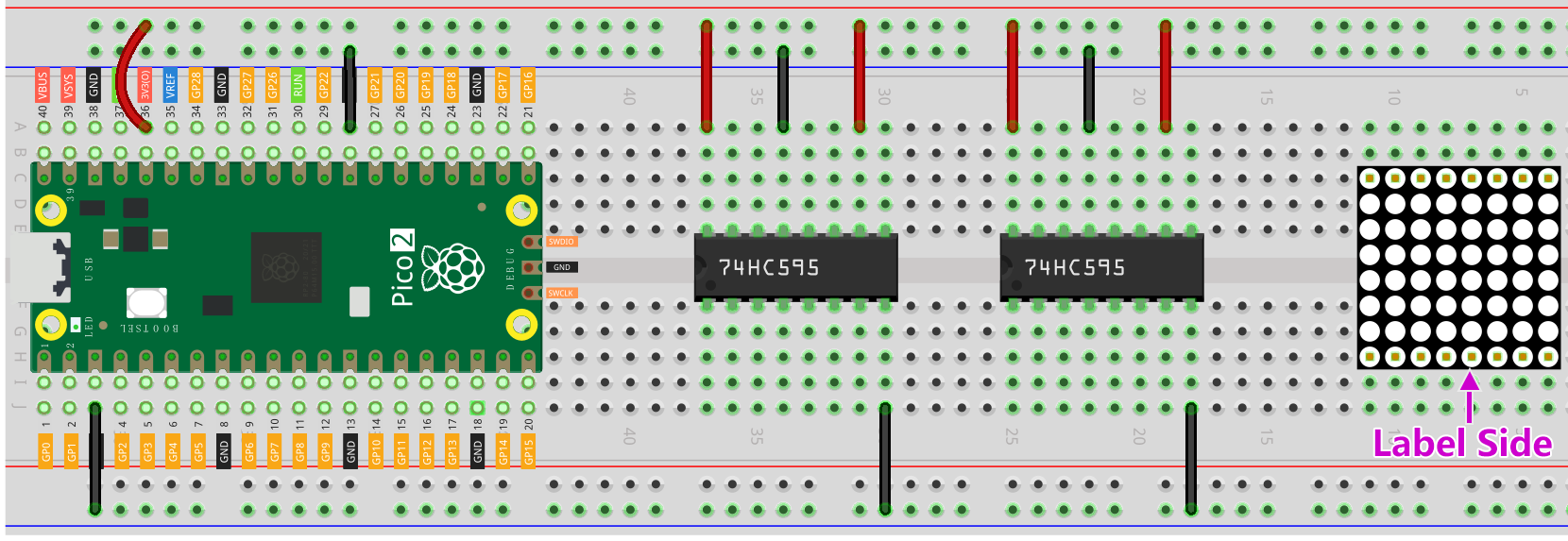

wiring_ledmatrix_4

Schritt 2: Verbinden Sie Pin 11 der beiden 74HC595-Chips miteinander und dann mit GP20. Anschließend Pin 12 der beiden Chips mit GP19, dann Pin 14 des linken 74HC595 mit GP18, und schließlich Pin 9 mit Pin 14 des zweiten 74HC595.

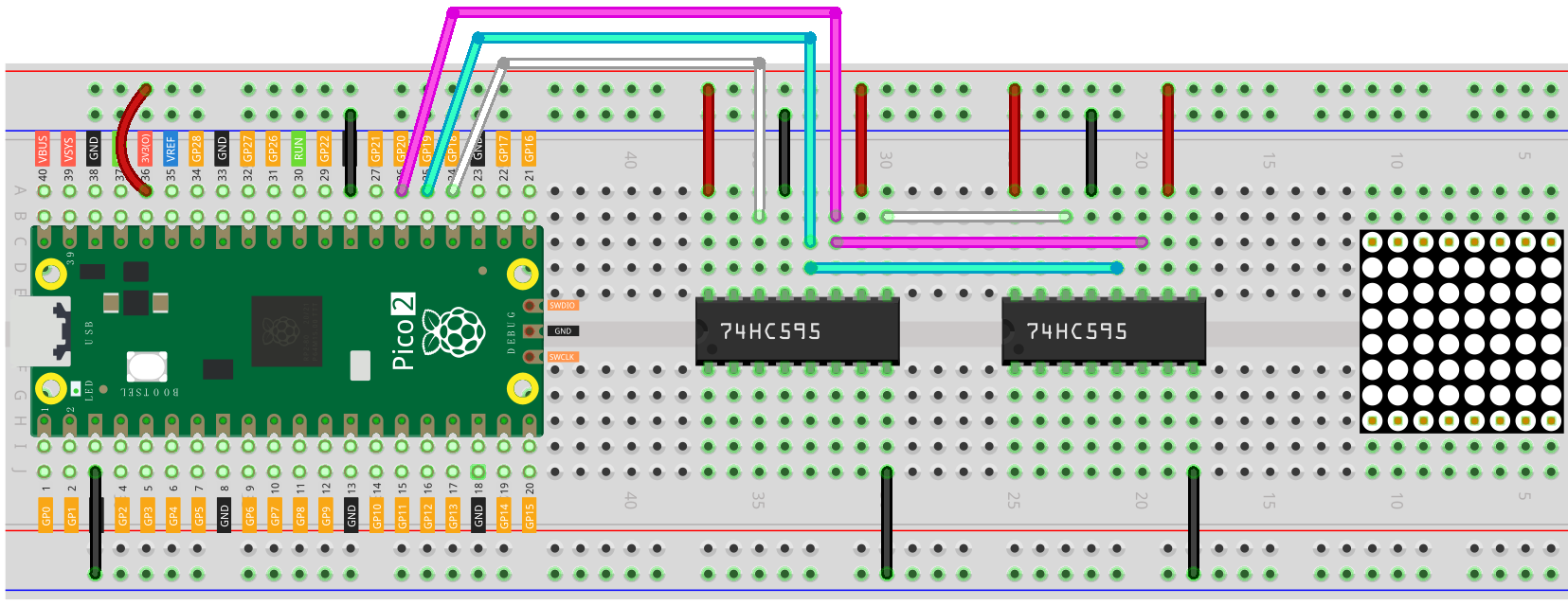

wiring_ledmatrix_3

Schritt 3: Das rechte 74HC595 steuert die Spalten der LED-Matrix. Die Q0-Q7-Pins des 74HC595 sind mit den Pins der LED-Matrix gemäß folgender Tabelle verbunden:

74HC595

Q0

Q1

Q2

Q3

Q4

Q5

Q6

Q7

LED Dot Matrix

13

3

4

10

6

11

15

16

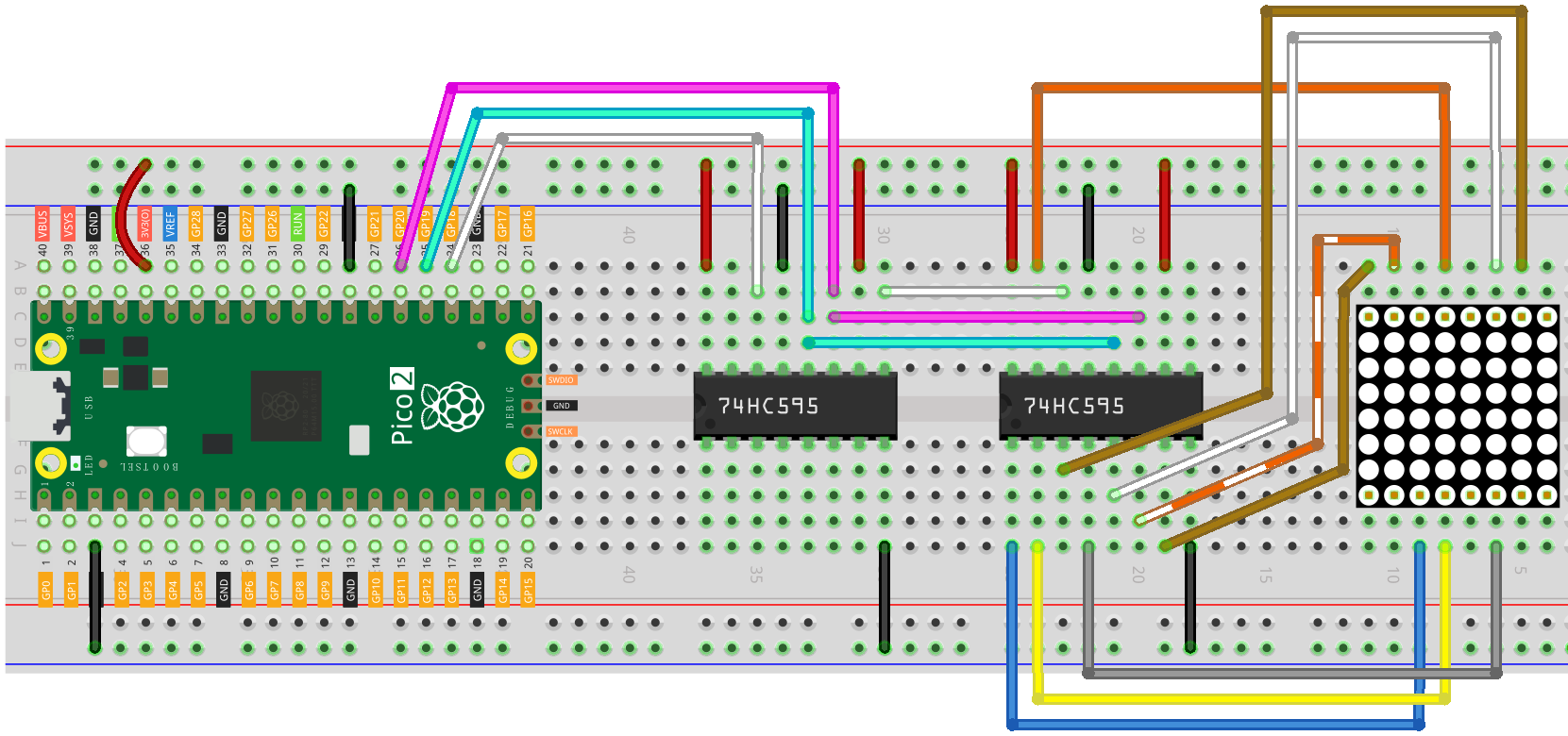

wiring_ledmatrix_2

Schritt 4: Verbinden Sie nun die Reihen der LED-Punktmatrix. Das linke 74HC595 steuert die Reihen der LED-Matrix. Die folgende Tabelle zeigt die Zuordnung. Hier sehen wir, dass Q0-Q7 des linken 74HC595 den Pins 9, 14, 8, 12, 1, 7, 2 und 5 zugeordnet sind.

74HC595

Q0

Q1

Q2

Q3

Q4

Q5

Q6

Q7

LED Dot Matrix

9

14

8

12

1

7

2

5

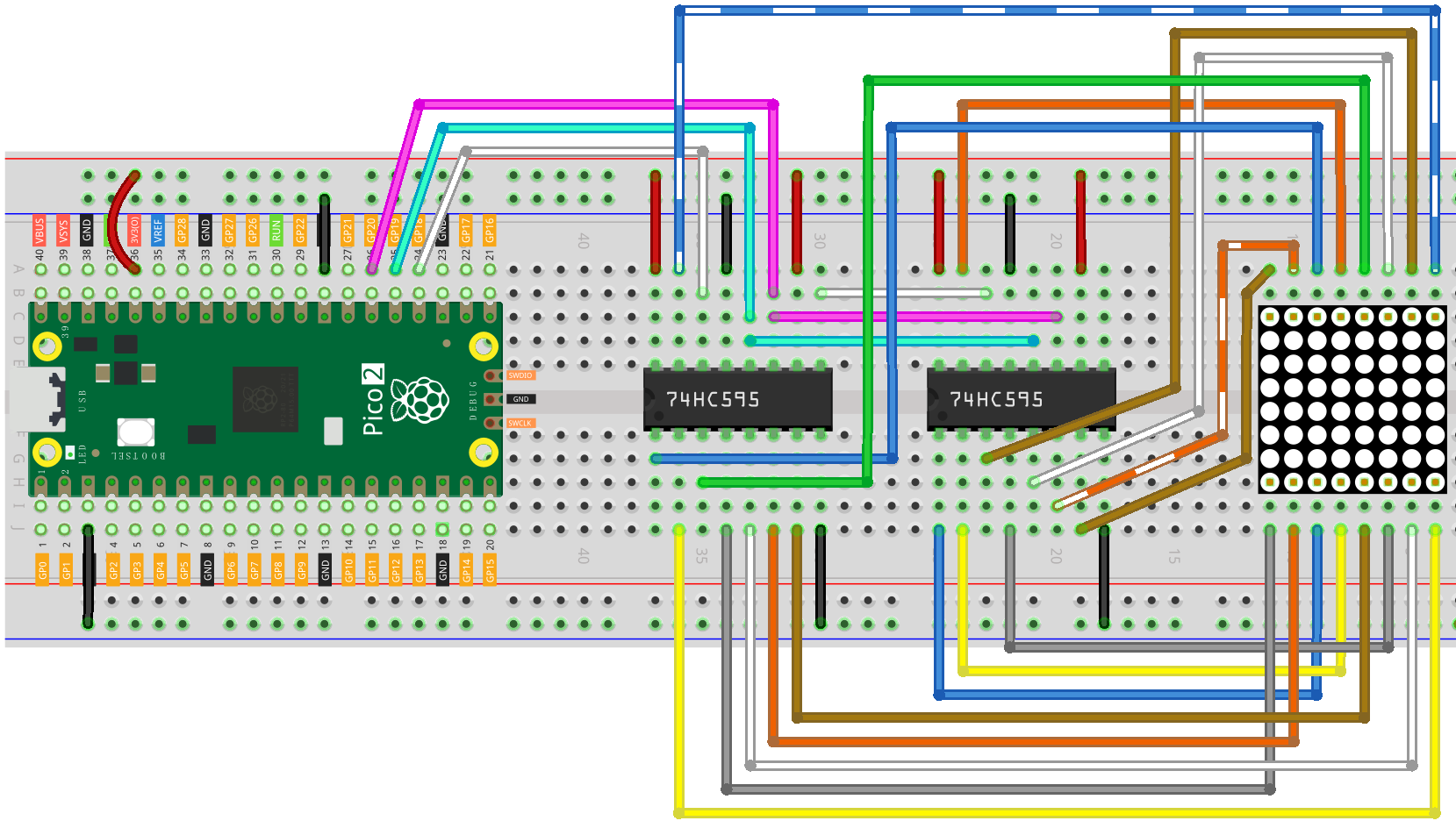

wiring_ledmatrix_1

Code schreiben

Bemerkung

  • Sie können die Datei 5.4_8x8_pixel_graphics.ino aus dem Verzeichnis newton-lab-kit/arduino/5.4_8x8_pixel_graphics öffnen.

  • Oder diesen Code in die Arduino IDE kopieren.

  • Wählen Sie das Raspberry Pi Pico 2 Board und den richtigen Port aus und klicken Sie auf „Hochladen“.

const int STcp = 19;  // Pin connected to ST_CP (latch pin) of 74HC595
const int SHcp = 20;  // Pin connected to SH_CP (clock pin) of 74HC595
const int DS = 18;    // Pin connected to DS (data pin) of 74HC595

// Data array representing the 'X' shape on an 8x8 LED matrix
byte datArray[] = {0x7E, 0xBD, 0xDB, 0xE7, 0xE7, 0xDB, 0xBD, 0x7E};

void setup() {
  // Set pins as outputs
  pinMode(STcp, OUTPUT);
  pinMode(SHcp, OUTPUT);
  pinMode(DS, OUTPUT);
}

void loop()
{
  for(int num = 0; num <8; num++)
  {
    digitalWrite(STcp,LOW); //ground ST_CP and hold low for as long as you are transmitting
    shiftOut(DS,SHcp,MSBFIRST,datArray[num]);
    shiftOut(DS,SHcp,MSBFIRST,0x80>>num);
    //return the latch pin high to signal chip that it
    //no longer needs to listen for information
    digitalWrite(STcp,HIGH); //pull the ST_CPST_CP to save the data
  }
}

Nach dem Hochladen des Codes sollte die LED-Matrix ein ‚X‘-Muster anzeigen, indem die entsprechenden LEDs aktiviert werden. Falls das Muster nicht sichtbar ist, versuchen Sie, die Timing-Einstellungen anzupassen oder überprüfen Sie die Verdrahtung.

Verständnis des Codes

  1. Pin-Definitionen:

    • STcp (ST_CP): Dient zum Übernehmen der verschobenen Daten in das Ausgangsregister bei einer steigenden Flanke.

    • SHcp (SH_CP): Verschiebt Daten bei jeder steigenden Flanke in das Register.

    • DS: Serielle Dateneingabe für das Schieberegister.

    const int STcp = 19;  // Latch-Pin (ST_CP) des 74HC595
const int SHcp = 20;  // Takt-Pin (SH_CP) des 74HC595
const int DS = 18;    // Daten-Pin (DS) des 74HC595

  2. Datenarray (datArray):

    • Jedes Element repräsentiert eine Zeile der LED-Matrix.

    • Die Hexadezimalwerte bestimmen, welche LEDs in der jeweiligen Zeile ein- (0) oder ausgeschaltet (1) sind.

    • Dieses Muster bildet eine symmetrische ‚X‘-Form auf der Matrix.

    byte datArray[] = {0x7E, 0xBD, 0xDB, 0xE7, 0xE7, 0xDB, 0xBD, 0x7E};

  3. Setup-Funktion:

    Initialisiert die Steuerpins als Ausgänge zur Kommunikation mit den Schieberegistern.

    void setup() {
  // Set pins as outputs
  pinMode(STcp, OUTPUT);
  pinMode(SHcp, OUTPUT);
  pinMode(DS, OUTPUT);
}

  4. Loop-Funktion:

    • num läuft von 0 bis 7 und repräsentiert jede Zeile der LED-Matrix.

    • 0x80>>num aktiviert jeweils eine Zeile.

    • shiftOut() sendet die Spalten- und Zeilendaten an die Schieberegister, beginnend mit dem höchstwertigen Bit (MSBFIRST).

    • Die Daten werden durch Umschalten des STcp-Pins übernommen.

    void loop()
{
  for(int num = 0; num <8; num++)
  {
    digitalWrite(STcp,LOW); //ground ST_CP and hold low for as long as you are transmitting
    shiftOut(DS,SHcp,MSBFIRST,datArray[num]);
    shiftOut(DS,SHcp,MSBFIRST,0x80>>num);
    //return the latch pin high to signal chip that it
    //no longer needs to listen for information
    digitalWrite(STcp,HIGH); //pull the ST_CPST_CP to save the data
  }
}

Fehlersuche

  • Keine LEDs leuchten auf:

    • Überprüfen Sie alle Stromanschlüsse.

    • Stellen Sie sicher, dass die Schieberegister ordnungsgemäß mit dem Pico verbunden sind.

  • Falsche Muster:

    • Überprüfen Sie das Datenarray auf Fehler.

    • Stellen Sie sicher, dass Reihen und Spalten korrekt mit den Schieberegistern verdrahtet sind.

  • Flackern oder instabile Anzeige:

    • Passen Sie den Verzögerungswert in der Schleife an, um ein Gleichgewicht zwischen Leistung und Anzeigequalität zu finden.

    • Stellen Sie sicher, dass die Stromversorgung stabil ist und ausreicht, um die Anzahl der LEDs zu betreiben.

Weitere Experimente

  • Ändern des Musters

    Ersetzen Sie das Musterarray durch die folgenden Arrays, um verschiedene Grafiken anzuzeigen. Ersetzen Sie das Muster in Ihrem Code durch pattern_heart oder pattern_smile, um unterschiedliche Bilder darzustellen.

    // Heart shape pattern
byte pattern_heart[] = {
  0xFF, // 11111111
  0x99, // 10011001
  0x00, // 00000000
  0x00, // 00000000
  0x00, // 00000000
  0x81, // 10000001
  0xC3, // 11000011
  0xE7  // 11100111
};

// Smile face pattern
byte pattern_smile[] = {
  0xC3, // 11000011
  0xBD, // 10111101
  0x5A, // 01011010
  0x7E, // 01111110
  0x5A, // 01011010
  0x66, // 01100110
  0xBD, // 10111101
  0xC3  // 11000011
};

  • Animation auf der Anzeige

    Erstellen Sie mehrere Muster und wechseln Sie zwischen ihnen, um Animationen zu erzeugen:

    const int STcp = 19;  // Pin connected to ST_CP (latch pin) of 74HC595
const int SHcp = 20;  // Pin connected to SH_CP (clock pin) of 74HC595
const int DS = 18;    // Pin connected to DS (data pin) of 74HC595

// Heart shape pattern
byte pattern_heart[] = { 0xFF, 0x99, 0x00, 0x00, 0x00, 0x81, 0xC3, 0xE7 };

// Smile face pattern
byte pattern_smile[] = { 0xC3, 0xBD, 0x5A, 0x7E, 0x5A, 0x66, 0xBD, 0xC3 };

void setup() {
  // Set pins as outputs
  pinMode(STcp, OUTPUT);
  pinMode(SHcp, OUTPUT);
  pinMode(DS, OUTPUT);
}

void latchData() {
  // Latch the shifted data to the output pins of the 74HC595
  digitalWrite(STcp, HIGH);  // Latch data
  digitalWrite(STcp, LOW);   // Prepare for the next data transmission
}

void displayPattern(byte pattern[]) {
  for (int repeat = 0; repeat < 500; repeat++) {  // Display the pattern for a certain duration
    for (int row = 0; row < 8; row++) {
      // Begin data transmission
      digitalWrite(STcp, LOW);  // Prepare to shift data

      // Shift out column data (pattern for the current row)
      shiftOut(DS, SHcp, MSBFIRST, pattern[row]);

      // Shift out row data (activating one row at a time)
      shiftOut(DS, SHcp, MSBFIRST, 1 << row);

      // Latch the data to display
      latchData();

      // Short delay for persistence of vision
      delay(1);
    }
  }
}

void loop() {
  // Continuously display patterns: heart and smiley face
  displayPattern(pattern_heart);  // Display the heart shape
  displayPattern(pattern_smile);  // Display the smiley face
}

Fazit

In dieser Lektion haben Sie gelernt, wie Sie eine 8x8-LED-Matrix mit dem Raspberry Pi Pico und zwei 74HC595-Schieberegistern steuern. Durch den Einsatz von Schieberegistern können Sie mehrere LEDs effizient mit minimaler GPIO-Nutzung verwalten und so komplexere und interaktive Projekte realisieren. Das Verständnis der seriellen Datenübertragung und deren Umwandlung in parallele Ausgänge ermöglicht die Erstellung dynamischer Muster und Grafiken auf der LED-Matrix.
