5.6 Dos Tipos de Transistores

Este kit está equipado con dos tipos de transistores, S8550 y S8050, siendo el primero PNP y el segundo NPN. Se parecen mucho, y necesitamos verificar cuidadosamente para ver sus etiquetas. Cuando una señal de nivel alto pasa a través de un transistor NPN, se activa. Pero uno PNP necesita una señal de nivel bajo para gestionarlo. Ambos tipos de transistor se usan frecuentemente para interruptores sin contacto, justo como en este experimento.

¡Usemos un LED y un botón para entender cómo usar un transistor!

Componentes Requeridos

Para este proyecto, necesitaremos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit de Inicio ESP32

320+

ESP32 Starter Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN AL COMPONENTE

ENLACE DE COMPRA

ESP32 WROOM 32E

BUY

Extensión de Cámara ESP32

-

Protoboard

BUY

Cables Puente

BUY

Resistor

BUY

LED

BUY

Botón

BUY

Transistor

BUY

Pines Disponibles

  • Pines Disponibles

    Aquí hay una lista de pines disponibles en la placa ESP32 para este proyecto.

    Para Entrada

    IO14, IO25, I35, I34, I39, I36, IO18, IO19, IO21, IO22, IO23

    Para Salida

    IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

  • Pines de Uso Condicional (Entrada)

    Los siguientes pines tienen resistencias de pull-up o pull-down integradas, por lo que no se requieren resistencias externas cuando se usan como pines de entrada:

    Pines de Uso Condicional

    Descripción

    IO13, IO15, IO2, IO4

    Pull-up con una resistencia de 47K por defecto el valor es alto.

    IO27, IO26, IO33

    Pull-up con una resistencia de 4.7K por defecto el valor es alto.

    IO32

    Pull-down con una resistencia de 1K por defecto el valor es bajo.

  • Pines de Configuración (Entrada)

    Los pines de configuración son un conjunto especial de pines que se utilizan para determinar modos de arranque específicos durante el inicio del dispositivo (es decir, reseteo al encender).

    Pines de Configuración

    IO5, IO0, IO2, IO12, IO15

    Generalmente, no se recomienda usarlos como pines de entrada. Si deseas usar estos pines, considera el impacto potencial en el proceso de arranque. Para más detalles, por favor consulta la sección Pines de Estrapeo.

Forma de conectar el transistor NPN (S8050)

../../_images/circuit_5.6_S8050.png

En este circuito, cuando se presiona el botón, IO14 está alto.

Programando IO26 para que emita alto, después de una resistencia limitadora de corriente de 1k (para proteger el transistor), se permite que el S8050 (transistor NPN) conduzca, permitiendo así que el LED se ilumine.

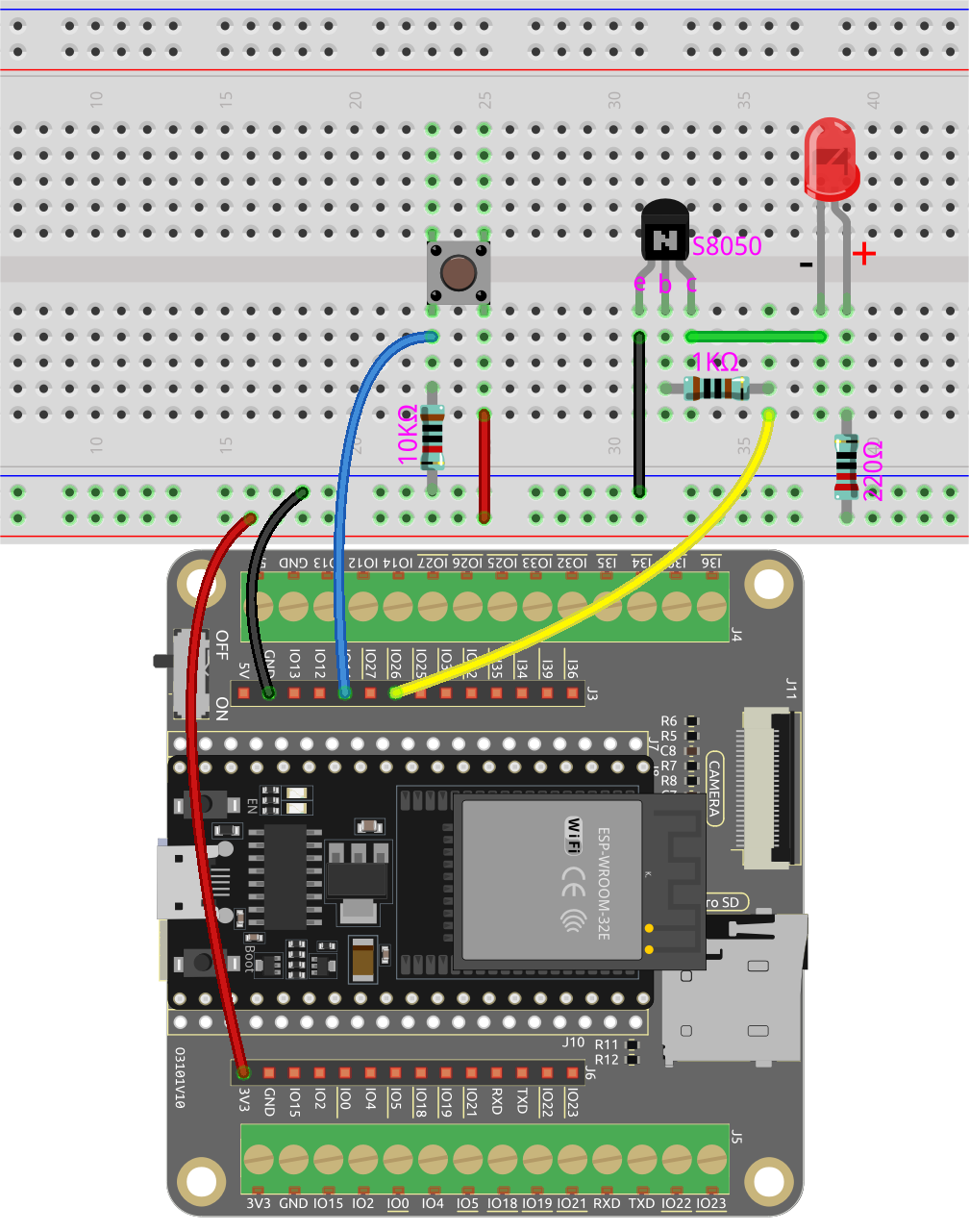

../../_images/5.6_s8050_bb.png

Forma de conectar el transistor PNP(S8550)

../../_images/circuit_5.6_S8550.png

En este circuito, IO14 está bajo por defecto y cambiará a alto cuando se presione el botón.

Programando IO26 para que emita bajo, después de una resistencia limitadora de corriente de 1k (para proteger el transistor), se permite que el S8550 (transistor PNP) conduzca, permitiendo así que el LED se ilumine.

La única diferencia que notarás entre este circuito y el anterior es que en el circuito anterior el cátodo del LED está conectado al colector del S8050 (transistor NPN), mientras que en este está conectado al emisor del S8550 (transistor PNP).

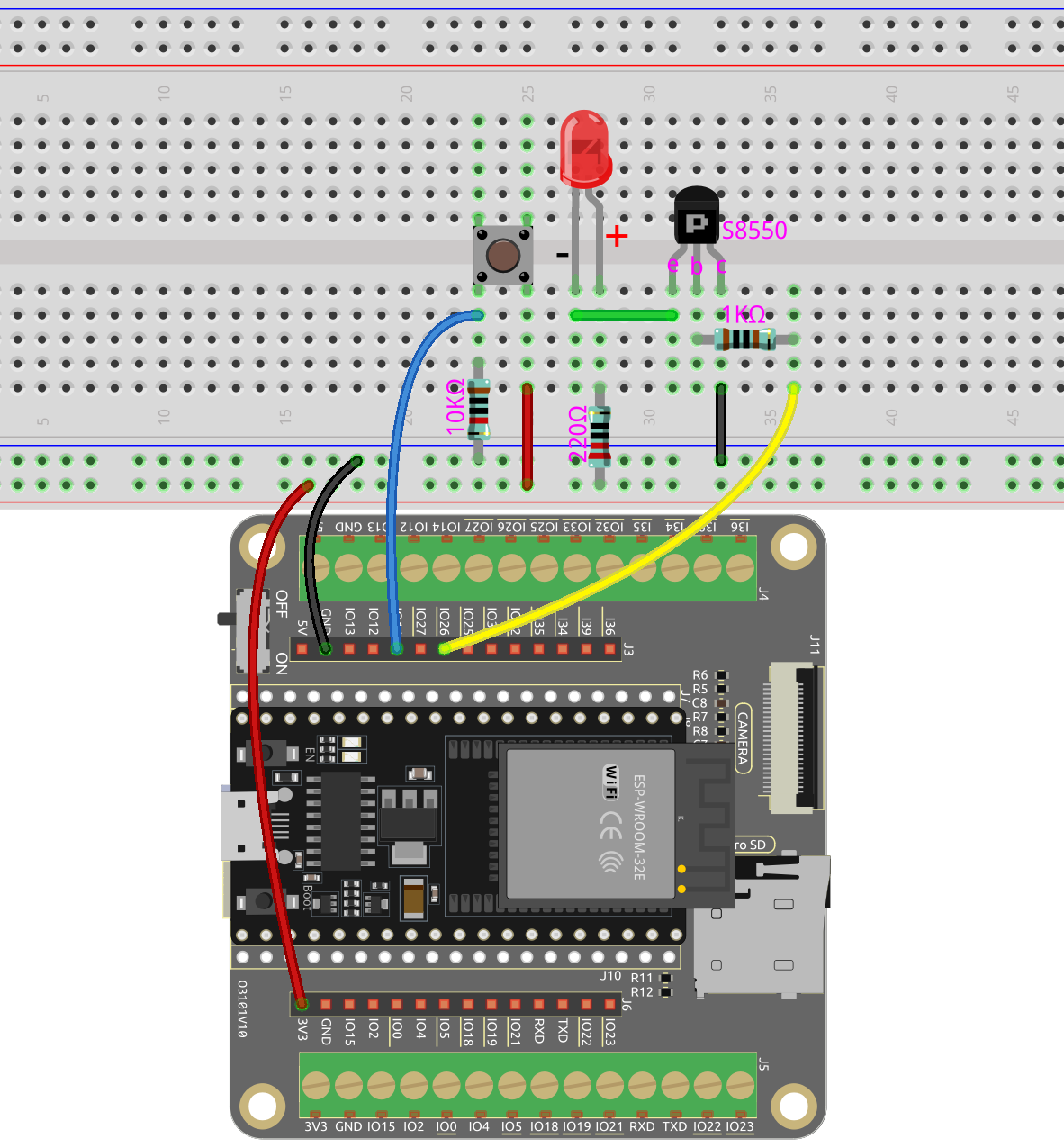

../../_images/5.6_s8550_bb.png

Código

Nota

  • Abre el archivo 5.6_transistor.py ubicado en el camino esp32-starter-kit-main\micropython\codes o copia y pega el código en Thonny. Luego, haz clic en «Ejecutar Script Actual» o presiona F5 para ejecutarlo.

  • Asegúrate de seleccionar el intérprete «MicroPython (ESP32).COMxx» en la esquina inferior derecha.

import machine

button = machine.Pin(14, machine.Pin.IN)   # Button
led = machine.Pin(26, machine.Pin.OUT)  # LED

# Start an infinite loop
while True:
    # Read the current value of the 'button' object (0 or 1) and store it in the 'button_status' variable
    button_status = button.value()
    # If the button is pressed (value is 1)
    if button_status == 1:
        led.value(1) # Turn the LED on
    # If the button is not pressed (value is 0)
    else:
        led.value(0)            # turn the LED off

Two types of transistors can be controlled using the same code. When we press the button, the ESP32 will send a high-level signal to the transistor; when we release it, it will send a low-level signal.

  • El circuito usando el S8050 (transistor NPN) se iluminará cuando se presione el botón, indicando que está en un estado de conducción de nivel alto;

  • El circuito usando el S8550 (transistor PNP) se iluminará cuando se suelte el botón, indicando que está en un estado de conducción de nivel bajo.
