5.13 Temperatura - Humedad

El DHT11 es un sensor de temperatura y humedad comúnmente utilizado para mediciones ambientales. Es un sensor digital que se comunica con un microcontrolador para proporcionar lecturas de temperatura y humedad.

En este proyecto, leeremos el sensor DHT11 e imprimiremos los valores de temperatura y humedad que detecta.

Al leer los datos proporcionados por el sensor, podemos obtener los valores actuales de temperatura y humedad en el ambiente. Estos valores pueden ser utilizados para el monitoreo en tiempo real de las condiciones ambientales, observaciones meteorológicas, control climático interior, informes de humedad y más.

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí tienes el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit de Inicio ESP32

320+

ESP32 Starter Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DE COMPONENTES

ENLACE DE COMPRA

ESP32 WROOM 32E

BUY

Extensión de Cámara ESP32

-

Protoboard

BUY

Cables Puente

BUY

Sensor de Humedad y Temperatura DHT11

BUY

Pines Disponibles

  • Pines Disponibles

    Aquí tienes una lista de los pines disponibles en la placa ESP32 para este proyecto.

    Pines Disponibles

    IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

Esquemático

../../_images/circuit_5.13_dht11.png

Cableado

../../_images/5.13_dht11_bb.png

Código

Nota

  • Abre el archivo 5.13_dht11.py ubicado en la ruta esp32-starter-kit-main\micropython\codes, o copia y pega el código en Thonny. Luego, haz clic en «Ejecutar Script Actual» o presiona F5 para ejecutarlo.

  • Asegúrate de seleccionar el intérprete «MicroPython (ESP32).COMxx» en la esquina inferior derecha.

import dht
import machine
import time

# Initialize the DHT11 sensor and connect it to pin 14
sensor = dht.DHT11(machine.Pin(14))

# Loop indefinitely to continuously measure temperature and humidity
while True:
    try:
        # Measure temperature and humidity
        sensor.measure()

        # Get temperature and humidity values
        temp = sensor.temperature()
        humi = sensor.humidity()

        # Print temperature and humidity
        print("Temperature: {}, Humidity: {}".format(temp, humi))

        # Wait for 1 second between measurements
        time.sleep(1)
    except Exception as e:
        print("Error: ", e)
        time.sleep(1)

Cuando el código está en ejecución, verás que la Shell imprime continuamente la temperatura y la humedad, y a medida que el programa se ejecuta de manera estable, estos dos valores se volverán cada vez más precisos.

Aprender Más

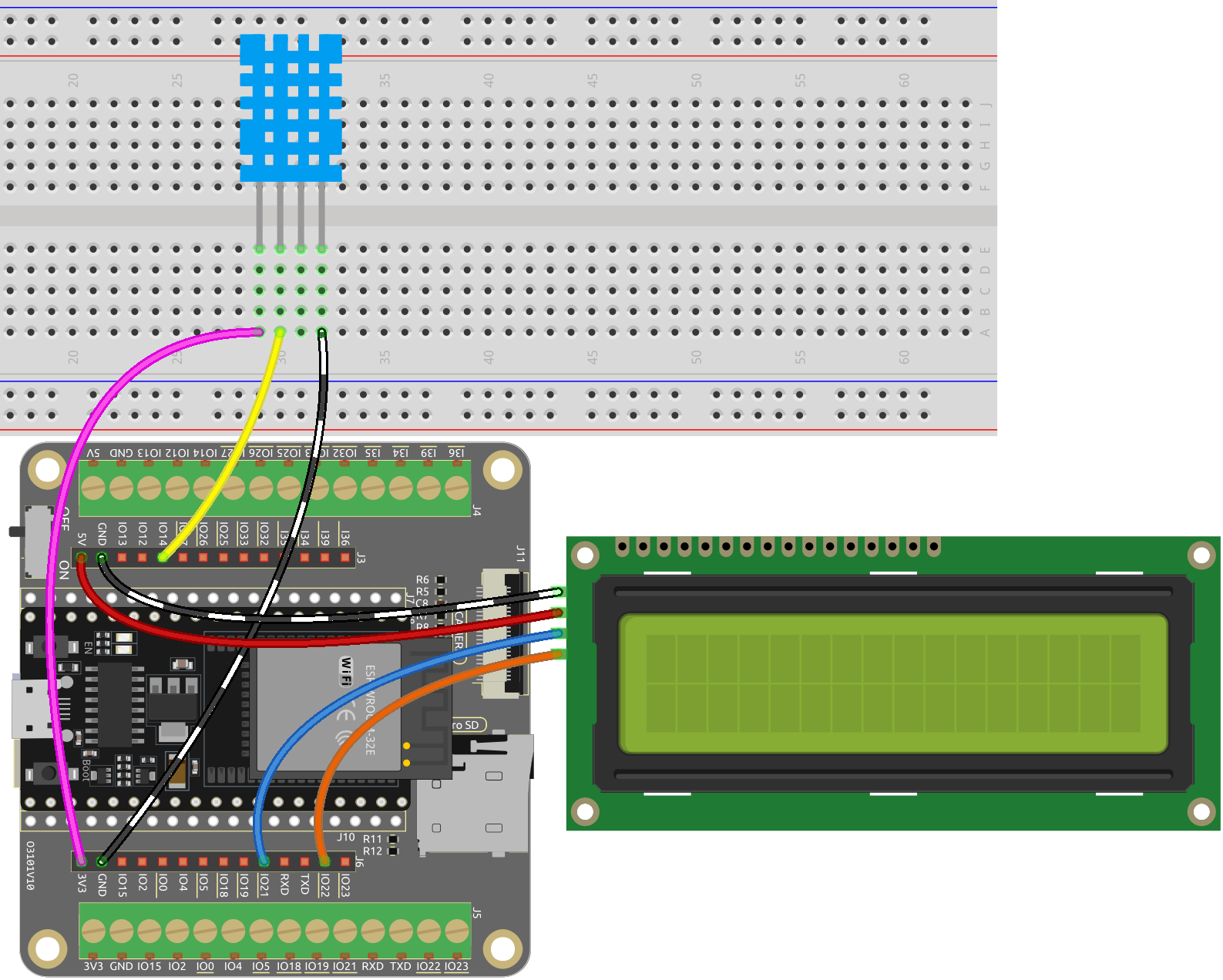

También puedes mostrar la temperatura y la humedad en el LCD I2C 1602.

../../_images/5.13_dht11_lcd_bb.png

Nota

  • Abre el archivo 5.13_dht11_lcd.py ubicado en la ruta esp32-starter-kit-main\micropython\codes, o copia y pega el código en Thonny. Luego, haz clic en «Ejecutar Script Actual» o presiona F5 para ejecutarlo.

  • Asegúrate de seleccionar el intérprete «MicroPython (ESP32).COMxx» en la esquina inferior derecha.

  • Aquí necesitas usar la biblioteca llamada lcd1602.py, por favor verifica si ha sido cargada en el ESP32, para un tutorial detallado refiérete a 1.4 Subir las Bibliotecas (Importante).

import dht
import machine
import time
from lcd1602 import LCD

# Initialize the DHT11 sensor and connect it to pin 14
sensor = dht.DHT11(machine.Pin(14))

# Initialize the LCD1602 display
lcd = LCD()

# Loop to measure temperature and humidity
while True:
    try:
        # Measure temperature and humidity
        sensor.measure()

        # Get temperature and humidity values
        temp = sensor.temperature()
        humi = sensor.humidity()

        # Print temperature and humidity
        print("Temperature: {}, Humidity: {}".format(temp, humi))

        # Clear the LCD display
        lcd.clear()

        # Display temperature and humidity on the LCD1602 screen
        lcd.write(0, 0, "Temp: {}\xDFC".format(temp))
        lcd.write(0, 1, "Humi: {}%".format(humi))

        # Wait for 2 seconds before measuring again
        time.sleep(2)

    except Exception as e:
        print("Error: ", e)
        time.sleep(2)
