2.4 - Luce Colorata

Come sappiamo, la luce può essere sovrapposta. Ad esempio, mescolando la luce blu e verde si ottiene una luce ciano, mentre mescolando la luce rossa e verde si ottiene una luce gialla. Questo processo è chiamato «Metodo additivo di miscelazione dei colori».

• Additive color - Wikipedia

Basandoci su questo metodo, possiamo utilizzare i tre colori primari per miscelare la luce visibile di qualsiasi colore variando le proporzioni. Ad esempio, l’arancione può essere prodotto con più rosso e meno verde.

In questo capitolo, utilizzeremo un LED RGB per esplorare il mistero della miscelazione additiva dei colori!

Un LED RGB è equivalente a incapsulare un LED Rosso, un LED Verde e un LED Blu sotto un’unica copertura, e i tre LED condividono un unico pin catodico. Poiché il segnale elettrico viene fornito a ciascun pin anodico, è possibile visualizzare la luce del colore corrispondente. Variando l’intensità del segnale elettrico su ciascun anodo, si possono ottenere diversi colori.

• LED RGB

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	ELEMENTI IN QUESTO KIT	LINK PER L’ACQUISTO
Kepler Kit	450+	Kepler Ultimate Kit

Puoi anche acquistarli separatamente dai link qui sotto.

SN	INTRODUZIONE COMPONENTE	QUANTITÀ	LINK PER L’ACQUISTO
1	Introduzione al Pico W	1	ACQUISTA
2	Cavo Micro USB	1
3	Breadboard	1	ACQUISTA
4	Cavi Jumper	Diversi	ACQUISTA
5	Resistenza	3(1-330Ω, 2-220Ω)	ACQUISTA
6	LED RGB	1	ACQUISTA

Schema

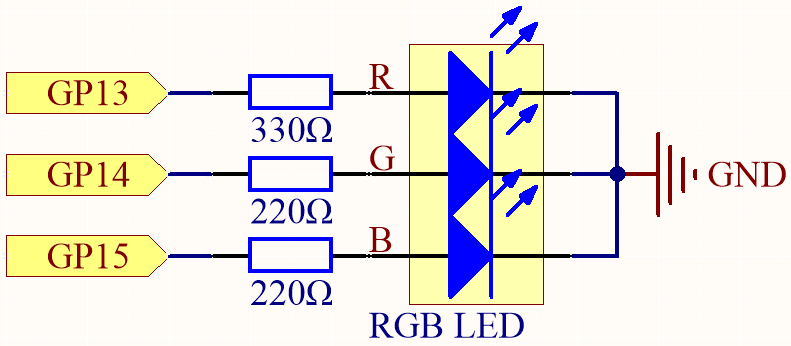

I pin PWM GP13, GP14 e GP15 controllano rispettivamente i pin Rosso, Verde e Blu del LED RGB, e collegano il pin catodico comune a GND. Questo permette al LED RGB di visualizzare un colore specifico sovrapponendo la luce su questi pin con diversi valori PWM.

Cablaggio

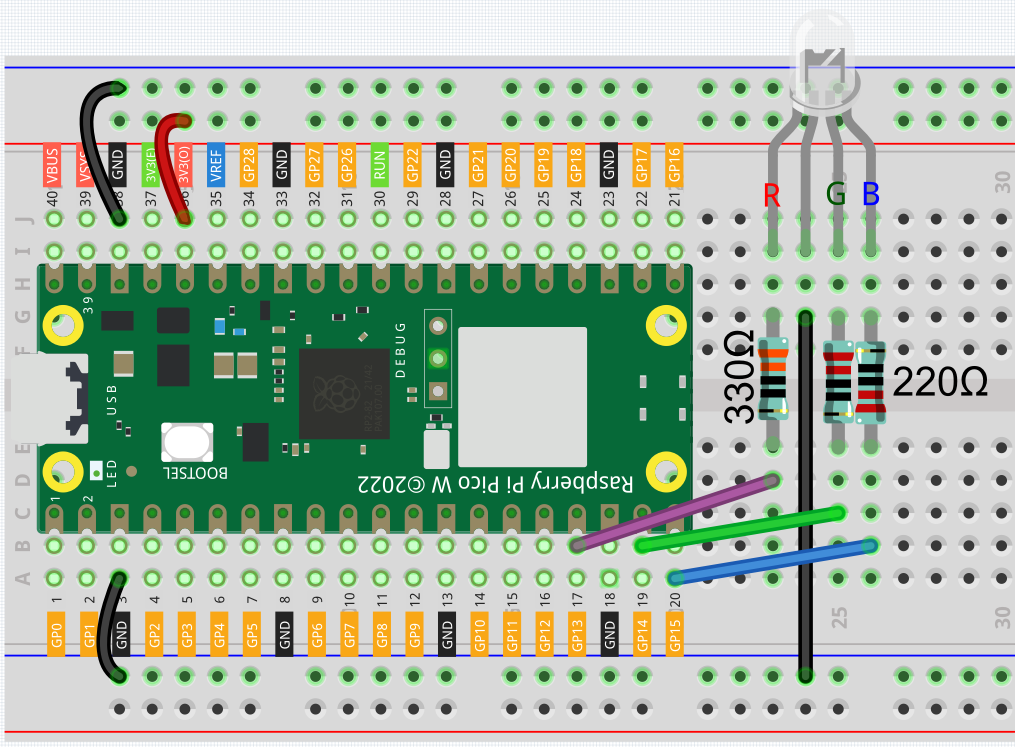

Un LED RGB ha 4 pin: il pin più lungo è il pin catodico comune, che è solitamente collegato a GND, il pin a sinistra accanto al pin più lungo è il Rosso, e i 2 pin a destra sono il Verde e il Blu.

Codice

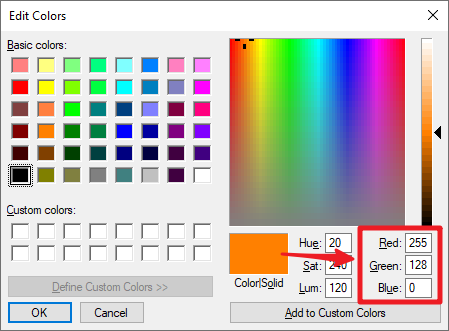

Qui, possiamo scegliere il nostro colore preferito in un software di disegno (come Paint) e visualizzarlo con il LED RGB.

Nota

• Puoi aprire il file 2.4_colorful_light.ino nel percorso kepler-kit-main/arduino/2.4_colorful_light.

• Oppure copia questo codice nell”Arduino IDE.

• Non dimenticare di selezionare la scheda (Raspberry Pi Pico) e la porta corretta prima di cliccare sul pulsante Upload.

Scrivi il valore RGB in color_set(), e potrai vedere il LED RGB accendersi con i colori che desideri.

Come funziona?

In questo esempio, la funzione utilizzata per assegnare valori ai tre pin del LED RGB è incapsulata in una sottoprocedura indipendente color().

void color (unsigned char red, unsigned char green, unsigned char blue)
{
    analogWrite(redPin, red);
    analogWrite(greenPin, green);
    analogWrite(bluePin, blue);
}

In loop(), il valore RGB funziona come argomento di input per chiamare la funzione color() e realizzare così che il LED RGB possa emettere diversi colori.

void loop()
{
    color(255, 0, 0); //  rosso
    delay(1000);
    color(0, 255, 0); //  verde
    delay(1000);
    color(0, 0, 255); //  blu
    delay(1000);
}
