2.5 Campanello

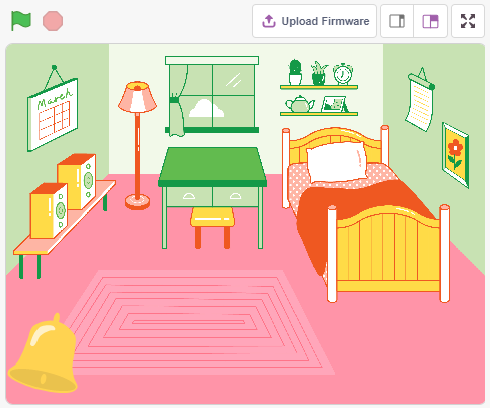

Qui utilizzeremo il pulsante e la campanella sul palco per creare un campanello.

Dopo aver cliccato sulla bandiera verde, puoi premere il pulsante e la campanella sul palco emetterà un suono.

../_images/7_doorbell.png

Componenti Necessari

In questo progetto, avremo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

ESP32 Starter Kit

320+

ESP32 Starter Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

ESP32 Scheda

ACQUISTA

Estensione Fotocamera ESP32

ACQUISTA

Breadboard

ACQUISTA

Cavi Jumper

ACQUISTA

Resistore

ACQUISTA

Pulsante

ACQUISTA

Cosa Imparerai

  • Come funziona il pulsante

  • Lettura del pin digitale e intervalli

  • Creazione di un ciclo condizionale

  • Aggiunta di uno sfondo

  • Riproduzione del suono

Costruire il Circuito

Il pulsante è un dispositivo a 4 pin: poiché il pin 1 è collegato al pin 2, e il pin 3 al pin 4, quando il pulsante viene premuto, i 4 pin sono collegati, chiudendo così il circuito.

../_images/5_buttonc.png

Costruisci il circuito seguendo il diagramma seguente.

  • Collega uno dei pin sul lato sinistro del pulsante al pin 14, che è collegato a una resistenza pull-down e a un condensatore da 0,1uF (104) (per eliminare il jitter e ottenere un livello stabile quando il pulsante è in funzione).

  • Collega l’altra estremità della resistenza e del condensatore a GND e uno dei pin sul lato destro del pulsante a 5V.

../_images/6_doorbel_bb.png

Programmazione

1. Aggiungi uno Sfondo

Clicca sul pulsante Scegli uno Sfondo nell’angolo in basso a destra.

../_images/7_backdrop.png

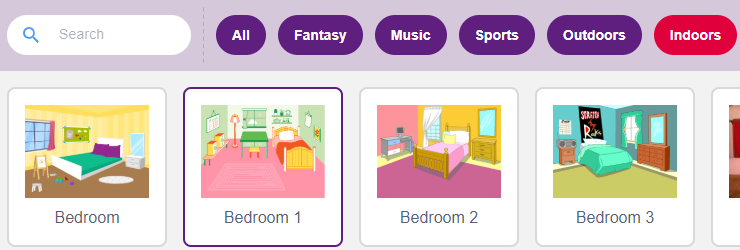

Scegli Camera da Letto 1.

../_images/7_bedroom2.png

2. Seleziona lo sprite

Elimina lo sprite predefinito, fai clic sul pulsante Scegli uno Sprite nell’angolo in basso a destra dell’area degli sprite, inserisci campanella nella casella di ricerca e poi clicca per aggiungerla.

../_images/7_sprite.png

Quindi seleziona lo sprite campanella sul palco e spostalo nella posizione corretta.

../_images/7_doorbell.png

3. Premi il pulsante e la campanella emette un suono

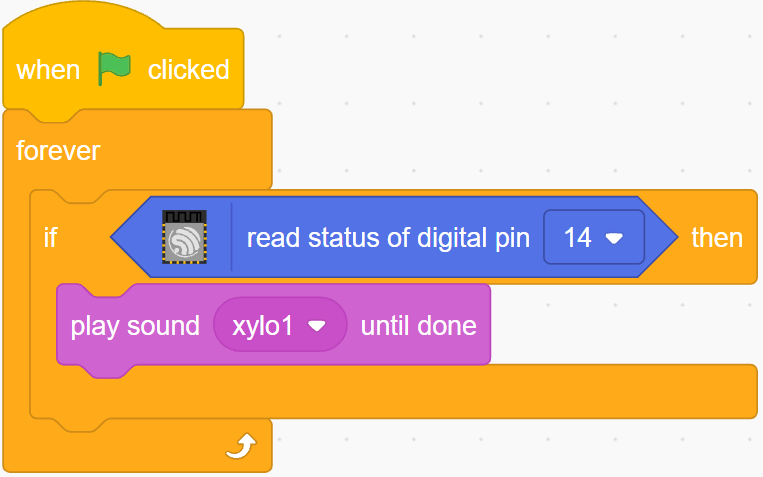

Usa [se allora] per creare una dichiarazione condizionale che, quando il valore letto dal pin 14 è uguale a 1 (il pulsante è premuto), verrà riprodotto il suono xylo1.

  • [leggi stato del pin digitale]: Questo blocco è dalla tavolozza ESP32 ed è utilizzato per leggere il valore di un pin digitale, il risultato è 0 o 1.

  • [if then]: Questo blocco è un blocco di controllo e proviene dalla tavolozza Controllo. Se la sua condizione booleana è vera, i blocchi contenuti al suo interno verranno eseguiti, e poi lo script coinvolto continuerà. Se la condizione è falsa, gli script all’interno del blocco verranno ignorati. La condizione viene verificata una sola volta; se la condizione diventa falsa mentre lo script all’interno del blocco è in esecuzione, continuerà a funzionare fino al termine.

  • [riproduci suono fino al termine]: Questo blocco è dalla tavolozza Suono, utilizzato per riprodurre suoni specifici.

../_images/7_bell.png
