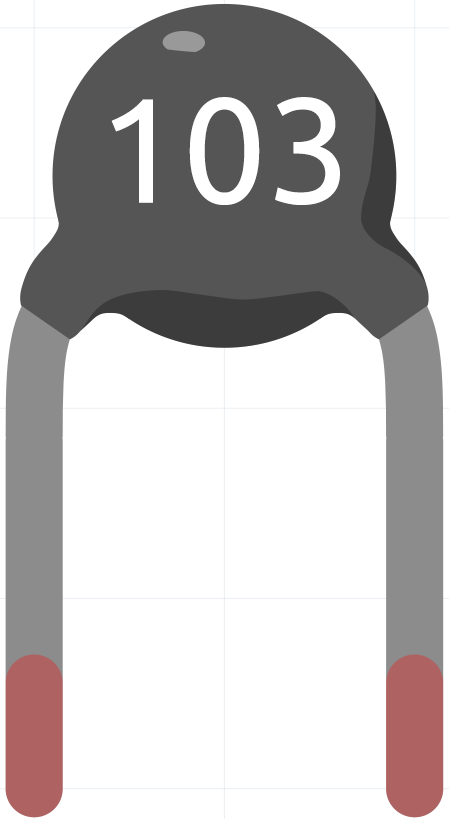

Termistore

../_images/thermistor.png

Un termistore è un tipo di resistore la cui resistenza dipende fortemente dalla temperatura, più di quanto accade nei resistori standard. La parola è una combinazione di «termico» e «resistore». I termistori sono ampiamente utilizzati come limitatori di corrente di spunto, sensori di temperatura (tipicamente di tipo NTC, coefficiente di temperatura negativo), protettori da sovracorrente autoregolanti e elementi riscaldanti autoregolanti (tipicamente di tipo PTC, coefficiente di temperatura positivo).

Ecco il simbolo elettronico del termistore.

../_images/thermistor_symbol.png

I termistori si dividono in due tipi fondamentali opposti:

  • Con i termistori NTC, la resistenza diminuisce all’aumentare della temperatura, solitamente a causa di un aumento degli elettroni di conduzione che vengono spostati dalla banda di valenza per agitazione termica. Un NTC è comunemente utilizzato come sensore di temperatura o in serie con un circuito come limitatore di corrente di spunto.

  • Con i termistori PTC, la resistenza aumenta all’aumentare della temperatura, solitamente a causa dell’aumento delle agitazioni del reticolo termico, in particolare quelle delle impurità e delle imperfezioni. I termistori PTC sono comunemente installati in serie con un circuito e utilizzati per proteggere da condizioni di sovracorrente, come fusibili ripristinabili.

In questo kit utilizziamo un NTC. Ogni termistore ha una resistenza normale. In questo caso, è di 10k ohm, misurata a 25 gradi Celsius.

Ecco la relazione tra resistenza e temperatura:

RT = RN * expB(1/TK - 1/TN)

  • RT è la resistenza del termistore NTC quando la temperatura è TK.

  • RN è la resistenza del termistore NTC alla temperatura nominale TN. In questo caso, il valore numerico di RN è 10k.

  • TK è la temperatura in Kelvin e l’unità di misura è K. In questo caso, il valore numerico di TK è 273,15 + gradi Celsius.

  • TN è la temperatura nominale in Kelvin; l’unità di misura è sempre K. In questo caso, il valore numerico di TN è 273,15 + 25.

  • B(beta), la costante di materiale del termistore NTC, è anche chiamata indice di sensibilità termica con un valore numerico di 3950.

  • exp è l’abbreviazione di esponenziale, e il numero base e è un numero naturale e vale circa 2,7.

Converti questa formula TK=1/(ln(RT/RN)/B+1/TN) per ottenere la temperatura in Kelvin, che sottratta di 273,15 dà la temperatura in gradi Celsius.

Questa relazione è una formula empirica. È accurata solo quando la temperatura e la resistenza sono all’interno del range efficace.
