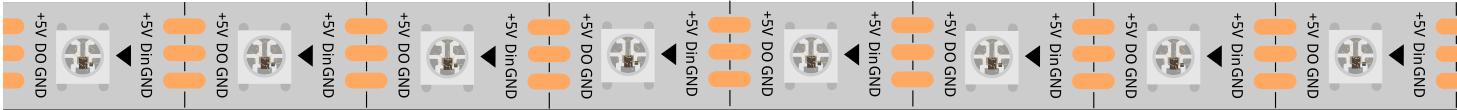

Striscia LED RGB WS2812 con 8 LED

../_images/ws2812b.png

La striscia LED RGB WS2812 con 8 LED è composta da 8 LED RGB. È sufficiente un solo pin per controllare tutti i LED. Ogni LED RGB ha un chip WS2812, che può essere controllato indipendentemente. Può realizzare una visualizzazione di luminosità a 256 livelli e una visualizzazione a colori veri completa di 16.777.216 colori. Allo stesso tempo, il pixel contiene un circuito di pilotaggio con amplificatore di segnale digitale ad interfaccia intelligente e un circuito di rimodellamento del segnale integrato per garantire efficacemente la coerenza cromatica dei punti luce pixel.

È flessibile, può essere connessa, piegata e tagliata a piacere, e sul retro è dotata di nastro adesivo, che consente di fissarla su superfici irregolari e installarla in spazi ristretti.

Caratteristiche

  • Tensione di lavoro: DC5V

  • IC: Un IC controlla un LED RGB

  • Consumo: 0.3W per LED

  • Temperatura di lavoro: -15-50°C

  • Colore: RGB a colori pieni

  • Tipo RGB: 5050RGB (IC WS2812B integrato)

  • Spessore della striscia luminosa: 2mm

  • Ogni LED può essere controllato individualmente

Introduzione a WS2812B

WS2812B è una sorgente luminosa a LED a controllo intelligente in cui il circuito di controllo e il chip RGB sono integrati in un pacchetto di componenti 5050. Include un circuito di pilotaggio con amplificatore di segnale digitale e un’oscillatore interno di precisione, oltre a una parte di controllo della corrente costante programmabile a 12V, garantendo efficacemente la coerenza cromatica dei punti luce pixel.

Il protocollo di trasferimento dati utilizza una modalità di comunicazione NZR singola. Dopo il reset dell’alimentazione del pixel, la porta DIN riceve i dati dal controller; il primo pixel raccoglie i primi 24 bit di dati e li invia al latch dei dati interni, mentre gli altri dati, rimodellati dal circuito di amplificazione del segnale interno, vengono inviati al pixel successivo tramite la porta DO. Dopo la trasmissione di ogni pixel, il segnale si riduce di 24 bit. I pixel adottano la tecnologia di trasmissione automatica rimodellata, facendo sì che il numero di pixel in cascata non sia limitato dalla trasmissione del segnale, dipendendo solo dalla velocità di trasmissione del segnale.

Il LED con bassa tensione di pilotaggio è ecologico e a risparmio energetico, con alta luminosità, ampio angolo di diffusione, buona coerenza, basso consumo energetico, lunga durata e altri vantaggi. Il chip di controllo integrato nel LED rende il circuito più semplice, di piccole dimensioni e facile da installare.

Esempi
