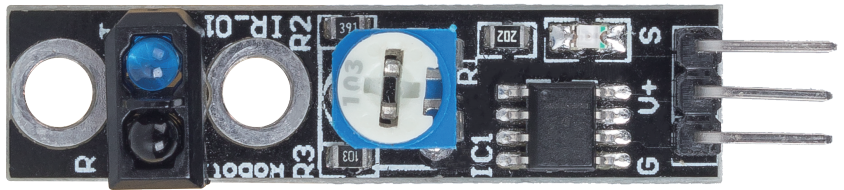

Modulo di Tracciamento Linea

../_images/line_track.png

  • S: Solitamente livello basso, livello alto quando viene rilevata la linea nera.

  • V+: Alimentazione, 3.3v~5V

  • G: Terra

Questo è un modulo di tracciamento linea a 1 canale che, come suggerisce il nome, traccia linee nere su uno sfondo bianco o linee bianche su uno sfondo nero.

../_images/tcrt5000.jpg

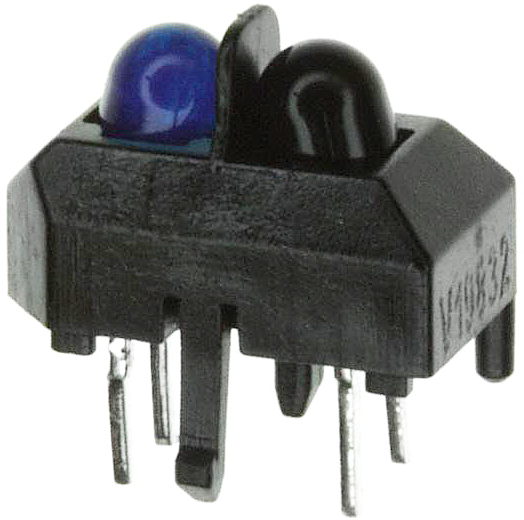

Il modulo utilizza un sensore a infrarossi TCRT5000, che è composto da un LED a infrarossi (blu) e un triplet fotosensibile (nero).

  • Il LED a infrarossi blu, quando alimentato, emette luce infrarossa che è invisibile all’occhio umano.

  • Il fototransistor nero, che viene utilizzato per ricevere la luce infrarossa, ha una resistenza interna che varia con la luce infrarossa ricevuta; più luce infrarossa riceve, più la sua resistenza diminuisce e viceversa.

Sul modulo è presente un comparatore LM393, che viene utilizzato per confrontare la tensione del fototransistor con la tensione impostata (regolata tramite potenziometro); se è superiore alla tensione impostata, l’uscita è 1; altrimenti l’uscita è 0.

Pertanto, quando il tubo emettitore a infrarossi illumina una superficie nera, poiché il nero assorbe la luce, il transistor fotosensibile riceve meno luce infrarossa, la sua resistenza aumenterà (aumento della tensione), e dopo il comparatore LM393, l’uscita sarà a livello alto.

Analogamente, quando illumina una superficie bianca, la luce riflessa aumenterà e la resistenza del transistor fotosensibile diminuirà (diminuzione della tensione); quindi, il comparatore emette un livello basso e il LED indicatore si accende.

Caratteristiche

  • Utilizzo del sensore di emissione a infrarossi TCRT5000

  • Distanza di rilevamento: 1-8mm, lunghezza focale di 2.5mm

  • Segnale di uscita del comparatore pulito, buona forma d’onda, capacità di pilotaggio superiore a 15mA

  • Regolazione della sensibilità tramite potenziometro

  • Tensione di funzionamento: 3.3V-5V

  • Uscita digitale: 0 (bianco) e 1 (nero)

  • Utilizzo del comparatore LM393 a larga tensione.

  • Dimensioni: 42mmx10mm
