Aktiver Summer

Überblick

Der aktive Summer ist ein typisches digitales Ausgabegerät, das genauso einfach zu verwenden ist wie das Aufleuchten einer LED!

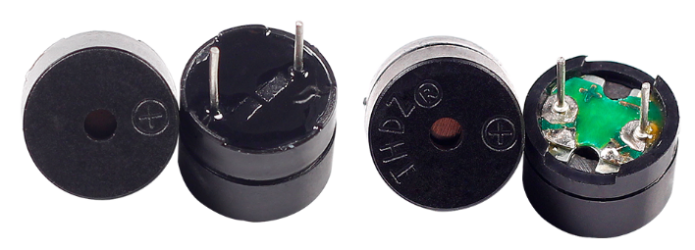

Das Kit enthält zwei Arten von Summern. Wir müssen den aktiven Summer verwenden. Drehen Sie sie um, die versiegelte Rückseite (nicht die offene Leiterplatte) ist die, die wir benötigen.

../_images/16_buzzer.png

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein komplettes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Elite Explorer Kit

300+

Elite Explorer Kit

Sie können die Komponenten auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

Arduino Uno R4 WiFi

-

Steckbrett

BUY

Jumperkabel

BUY

Widerstand

BUY

Transistor

BUY

Summer

-

Verdrahtung

Bemerkung

Beim Anschließen des Summers achten Sie darauf, seine Pins zu überprüfen. Der längere Pin ist die Anode und der kürzere die Kathode. Es ist wichtig, sie nicht zu verwechseln, da sonst der Summer keinen Ton erzeugen wird.

../_images/16-active_buzzer_bb.png

Schaltplan

../_images/16_active_buzzer_schematic.png

Code

Bemerkung

  • Sie können die Datei 16-active_buzzer.ino direkt unter dem Pfad elite-explorer-kit-main\basic_project\16-active_buzzer öffnen.

  • Oder kopieren Sie diesen Code in die Arduino IDE.

Nachdem der Code erfolgreich hochgeladen wurde, hören Sie jede Sekunde einen Piepton.
