PIR-Bewegungssensormodul

Übersicht

In dieser Lektion erfahren Sie mehr über das PIR-Bewegungssensormodul. Der passive Infrarot(PIR)-Bewegungssensor ist ein Sensor, der Bewegungen erkennt. Er wird häufig in Sicherheitssystemen und automatischen Beleuchtungssystemen eingesetzt. Der Sensor hat zwei Schlitze, die Infrarotstrahlung detektieren. Wenn ein Objekt, wie eine Person, vor dem Sensor vorbeigeht, erkennt er eine Veränderung in der Menge der Infrarotstrahlung und löst ein Ausgangssignal aus.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein komplettes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Elite Explorer Kit	300+	Elite Explorer Kit

Sie können die Komponenten auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
Arduino Uno R4 WiFi	-
Steckbrett	KAUFEN
Jumperkabel	KAUFEN
PIR-Bewegungssensormodul	KAUFEN

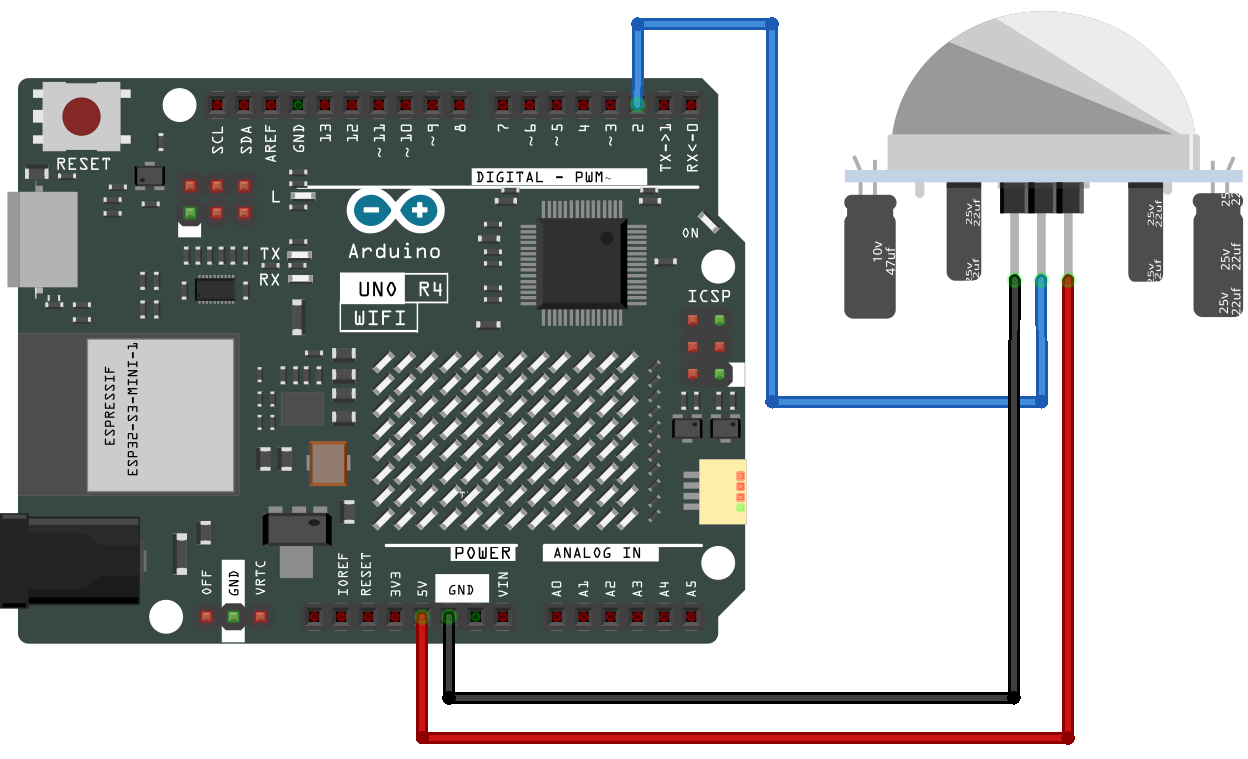

Verdrahtung

Schaltplan

Code

Bemerkung

Sie können die Datei 05-pir_motion_sensor.ino direkt unter dem Pfad elite-explorer-kit-main\basic_project\05-pir_motion_sensor öffnen.
Oder kopieren Sie diesen Code in die Arduino IDE.

05-pir_motion_sensor.ino

/*
  This code reads the digital input from a PIR (passive infrared) motion sensor connected to pin 2.
  If the digital input is HIGH, it prints the message "Somebody here!" to the serial monitor.

  Board: Arduino Uno R4
  Component: PIR (passive infrared) motion sensor
*/

// Define the pin number for the PIR sensor
const int pirPin = 2;
// Declare and initialize the state variable
int state = 0;

void setup() {
  pinMode(pirPin, INPUT);  // Set the PIR pin as an input
  Serial.begin(9600);      // Start serial communication with a baud rate of 9600
}

void loop() {
  state = digitalRead(pirPin);         // Read the state of the PIR sensor
  if (state == HIGH) {                 // If the PIR sensor detects movement (state = HIGH)
    Serial.println("Somebody here!");  // Print "Somebody here!" to the serial monitor
  } else {
    Serial.println("Monitoring...");
    delay(100);
  }
}

Nachdem der Code auf das Arduino Uno-Board hochgeladen wurde, können Sie den seriellen Monitor öffnen, um die Ausgabe des Sensors zu beobachten. Wenn der PIR-Bewegungssensor eine Bewegung erkennt, zeigt der serielle Monitor die Nachricht „Somebody here!“ an, um anzuzeigen, dass eine Bewegung erkannt wurde. Wird keine Bewegung erkannt, wird stattdessen die Nachricht „Monitoring…“ angezeigt.

Der PIR-Sensor gibt ein digitales HIGH- oder LOW-Signal aus, je nachdem, ob Bewegung erkannt oder nicht erkannt wird. Im Gegensatz zu einem analogen Sensor, der eine Reihe von Werten liefert, ist der digitale Ausgang dieses PIR-Sensors entweder HIGH (typischerweise als „1“ dargestellt) oder LOW (typischerweise als „0“ dargestellt).

Beachten Sie, dass die tatsächliche Empfindlichkeit und der Erfassungsbereich je nach den Eigenschaften des PIR-Sensors und den Umgebungsbedingungen variieren können. Daher ist es ratsam, den Sensor entsprechend Ihren spezifischen Bedürfnissen zu kalibrieren.
