RFID-RC522 Modul

Überblick

In dieser Lektion lernen Sie, wie man ein RFID-Modul verwendet. RFID steht für Radiofrequenz-Identifikation. Sein Funktionsprinzip beinhaltet die kontaktlose Datenkommunikation zwischen dem Lesegerät und dem Etikett zur Identifizierung des Ziels. Die Anwendungen von RFID sind umfangreich, einschließlich Tierchips, Wegfahrsperren, Zugangskontrollen, Parksteuerung, Automatisierung von Produktionsketten, Materialmanagement und vieles mehr.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein komplettes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Elite Explorer Kit

300+

Elite Explorer Kit

Sie können die Komponenten auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

Arduino Uno R4 WiFi

-

Jumperkabel

BUY

MFRC522-Modul

BUY

Verdrahtung

In diesem Beispiel stecken wir das RFID in das Breadboard. Verbinden Sie die 3.3V des RFID mit 3.3V, GND mit GND, RST mit Pin 2, SDA mit Pin 6, SCK mit Pin 5, MOSI mit Pin 4, MISO mit Pin 3 und IRQ mit Pin 7.

../_images/08-rfid_bb.png

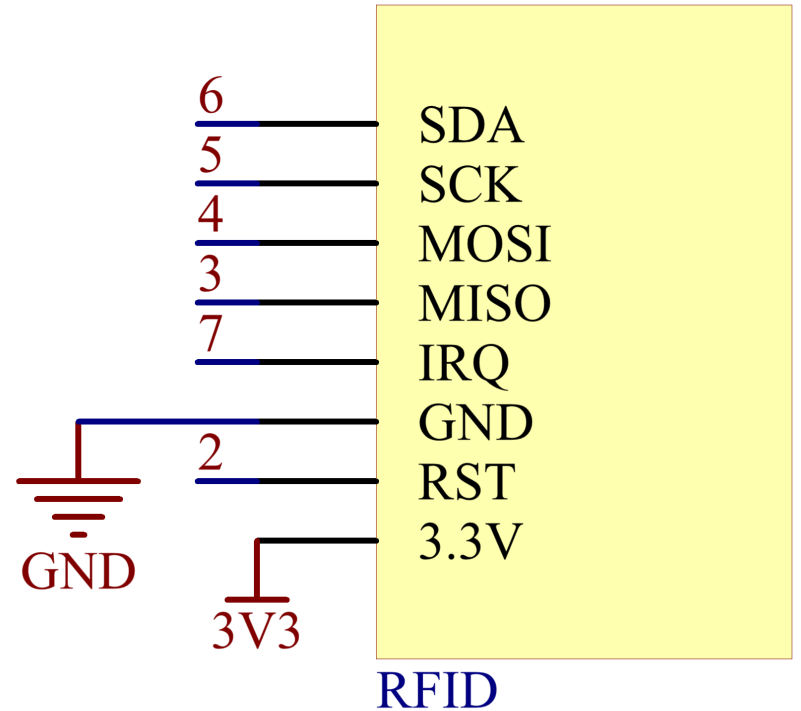

Schaltplan

../_images/08_mfrc522_schematic.png

Code

Bemerkung

  • Sie können die Datei 08-mfrc522.ino direkt unter dem Pfad elite-explorer-kit-main\basic_project\08-mfrc522 öffnen.

  • Hier wird die RFID1 Bibliothek verwendet. Die Bibliothek finden Sie im Verzeichnis elite-explorer-kit-main/library/, oder Sie können hier RFID1.zip herunterladen. Eine Anleitung zur Installation finden Sie unter Manuelle Installation.

Nachdem die Codes auf das Uno-Board hochgeladen wurden, können Sie Ihre RFID-Karte (geheimer Schlüssel) in die Nähe des RFID-Lesegeräts bringen. Das Modul wird die Karteninformationen lesen und dann auf dem seriellen Monitor ausgeben.

Code-Analyse

Die Funktionen des Moduls sind in der Bibliothek rfid1.h enthalten.

#include <rfid1.h>

Bibliotheksfunktionen:

RFID1 rfid;

Erstellen einer neuen Instanz der Klasse rfid1, die ein bestimmtes RFID-Modul repräsentiert, welches an Ihr Arduino angeschlossen ist.

void begin(IRQ_PIN,SCK_PIN,MOSI_PIN,MISO_PIN,SDA_PIN,RST_PIN)

Pin-Konfiguration.

  • IRQ_PIN,SCK_PIN,MOSI_PIN,MISO_PIN: die Pins, die für die SPI-Kommunikation verwendet werden.

  • SDA_PIN: Synchroner Datenadapter.

  • RST_PIN: Die Pins, die für den Reset verwendet werden.

void init()

Initialisieren des RFID.

uchar request(uchar reqMode, uchar *TagType);

Kartensuche und Kartentyp lesen, die Funktion gibt den aktuellen Lesezustand des RFID zurück und MI_OK, wenn erfolgreich.

  • reqMode: Suchmethoden. PICC_REQIDL ist definiert als 0x26 Befehlsbits (Suchen der Karten, die nicht im Schlafmodus im Antennenbereich sind).

  • *TagType: Wird verwendet, um den Kartentyp zu speichern, und sein Wert kann 4 Byte betragen (z.B. 0x0400).

char * readCardType(uchar *TagType)

Diese Funktion decodiert die vierstellige Hexadezimalzahl von *tagType in den spezifischen Kartentyp und gibt einen String zurück. Wenn 0x0400 übergeben wird, wird „MFOne-S50“ zurückgegeben.

uchar anticoll(uchar *serNum);

Konfliktvermeidung und Lesen der Karten-Seriennummer. Die Funktion gibt den aktuellen Lesestatus des RFID zurück. Sie gibt MI_OK zurück, wenn erfolgreich.

  • *serNum: Wird verwendet, um die Karten-Seriennummer zu speichern, und gibt die 4-Byte-Karten-Seriennummer zurück. Das 5. Byte ist das Recheck-Byte (z.B. meine Magnetkarten-ID ist 5AE4C955).
