Thermistor

Übersicht

In dieser Lektion lernen Sie, wie man einen Thermistor verwendet. Thermistoren können als elektronische Schaltkomponenten zur Temperaturkompensation in Messgeräteschaltungen eingesetzt werden. Sie finden Anwendung in Strommessgeräten, Durchflussmessern, Gasanalysatoren und anderen Geräten. Zudem werden sie für Überhitzungsschutz, kontaktlose Relais, Temperaturkonstanz, automatische Verstärkungsregelung, Motoranlauf, Zeitverzögerung, automatische Entmagnetisierung von Farbfernsehern, Brandmelder und Temperaturkompensation verwendet.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen. Hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Elite Explorer Kit	300+	Elite Explorer Kit

Sie können die Komponenten auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
Arduino Uno R4 WiFi	-
Steckbrett	KAUFEN
Jumperkabel	KAUFEN
Widerstand	KAUFEN
Thermistor	KAUFEN

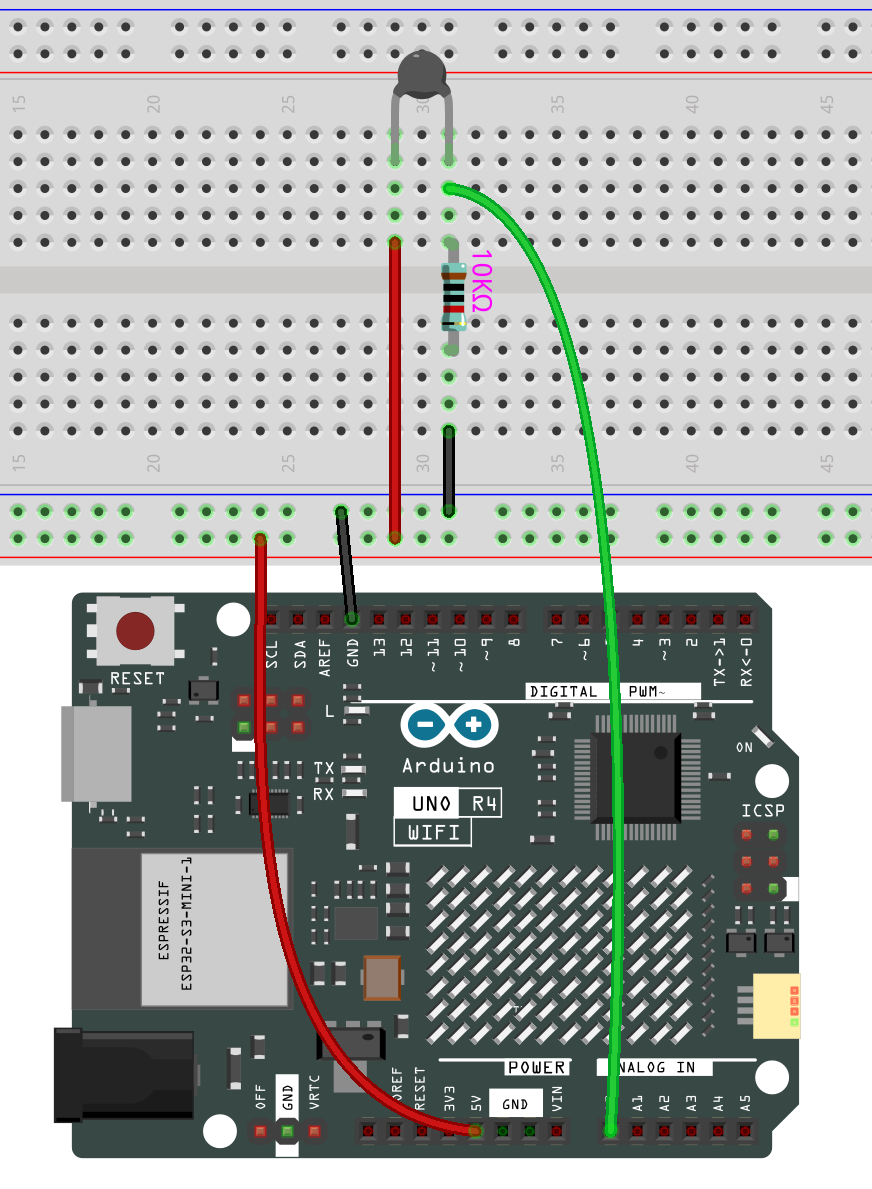

Verdrahtung

In diesem Beispiel verwenden wir den analogen Pin A0, um den Wert des Thermistors zu ermitteln. Ein Pin des Thermistors wird mit 5V verbunden, der andere mit A0. Gleichzeitig wird ein 10kΩ Widerstand mit dem anderen Pin verbunden, bevor dieser mit GND verbunden wird.

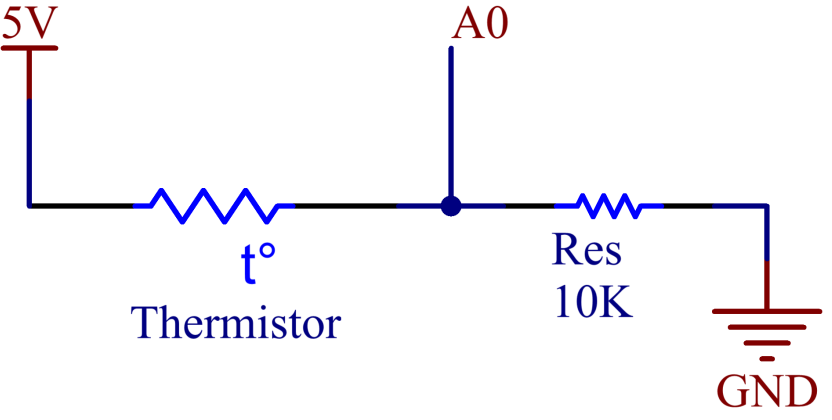

Schaltplan

Code

Bemerkung

Sie können die Datei 02-thermistor.ino direkt im Pfad elite-explorer-kit-main\basic_project\02-thermistor öffnen.
Oder kopieren Sie diesen Code in die Arduino IDE.

02-thermistor.ino

/*
  The code reads temperature data from a thermistor connected to analog pin A0 on an Arduino board.
  It calculates the temperature in both Celsius and Fahrenheit using the Steinhart-Hart equation and
  prints the results to the Serial Monitor. The code uses a pull-up resistor and the thermistor's
  beta value for the calculations.

  Board: Arduino Uno R4
  Component: Thermistor
*/

const int analogPin = A0;   // Analog pin where the thermistor is connected
const int beta = 3950;      // Beta value of the thermistor
const int resistance = 10;  // Value of the pull-up resistor in kΩ

void setup() {
  Serial.begin(9600);  // Initialize Serial communication at 9600 baud rate
}

void loop() {
  // Read the analog value from the thermistor
  int analogValue = analogRead(analogPin);

  // Calculate temperature in Celsius using the Steinhart-Hart equation
  float tempC = beta / (log((1025.0 * resistance / analogValue - resistance) / resistance) + beta / 298.0) - 273.0;

  // Convert the temperature to Fahrenheit
  float tempF = 1.8 * tempC + 32.0;

  // Print temperature in Celsius to the Serial Monitor
  Serial.print("Temp: ");
  Serial.print(tempC);
  Serial.println(" degree Celsius");

  // Print temperature in Fahrenheit to the Serial Monitor
  Serial.print("Temp: ");
  Serial.print(tempF);
  Serial.println(" degree Fahrenheit");

  delay(200);  // Pause for 200 milliseconds before the next reading
}

Nachdem Sie den Code auf das Uno R4 Board hochgeladen haben, können Sie den seriellen Monitor öffnen, um die aktuelle Temperatur zu überprüfen.

Die Kelvin-Temperatur wird mit der Formel TK=1/(ln(RT/RN)/B+1/TN) berechnet. Diese Gleichung stammt aus dem Steinhart-Hart equation und vereinfacht die Berechnungen. Weitere Informationen zu dieser Formel finden Sie auf der detaillierten Einführungsseite des Thermistor.
