Fotowiderstand

Übersicht

In dieser Lektion lernen Sie den Fotowiderstand kennen. Fotowiderstände finden in vielen elektronischen Geräten Anwendung, wie zum Beispiel in Belichtungsmessern von Kameras, Radioweckern, Alarmanlagen (als Strahlendetektoren), kleinen Nachtlichtern, Außenuhren, Straßenlaternen mit Solarenergie und mehr. Ein Fotowiderstand in einer Straßenlampe steuert das Ein- und Ausschalten des Lichts. Umgebungslicht, das auf den Fotowiderstand fällt, bewirkt, dass Straßenlampen ein- oder ausgeschaltet werden.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen. Hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Elite Explorer Kit

300+

Elite Explorer Kit

Sie können die Komponenten auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

Arduino Uno R4 WiFi

-

Steckbrett

KAUFEN

Jumperkabel

KAUFEN

Widerstand

KAUFEN

Fotowiderstand

KAUFEN

Verdrahtung

In diesem Beispiel verwenden wir den analogen Pin (A0), um den Wert des Fotowiderstands zu lesen. Ein Pin des Fotowiderstands wird mit 5V verbunden, der andere mit A0. Außerdem wird ein 10kΩ Widerstand benötigt, bevor der andere Pin mit GND verbunden wird.

../_images/01-photoresistor_bb.png

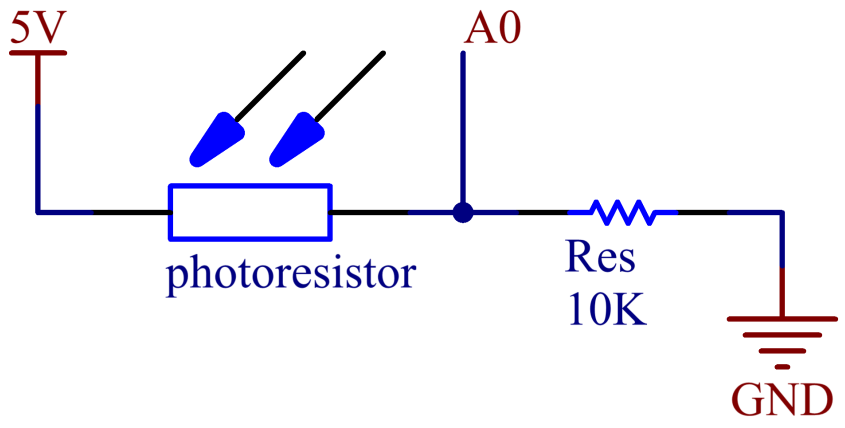

Schaltplan

../_images/01_photoresistor_schematic.png

Code

Bemerkung

  • Sie können die Datei 01-fotowiderstand direkt im Pfad elite-explorer-kit-main\basic_project\01-fotowiderstand öffnen.

  • Oder kopieren Sie diesen Code in die Arduino IDE.

Nachdem Sie den Code auf das Uno-Board hochgeladen haben, können Sie den seriellen Monitor öffnen, um den ausgelesenen Wert des Pins zu sehen. Wenn das Umgebungslicht stärker wird, steigt auch der Messwert entsprechend an, und der Lesebereich des Pins liegt zwischen 「0」 und 「1023」. Jedoch kann der tatsächliche Lesebereich aufgrund der Umgebungsbedingungen und der Eigenschaften des Fotowiderstands kleiner sein als der theoretische Bereich.
