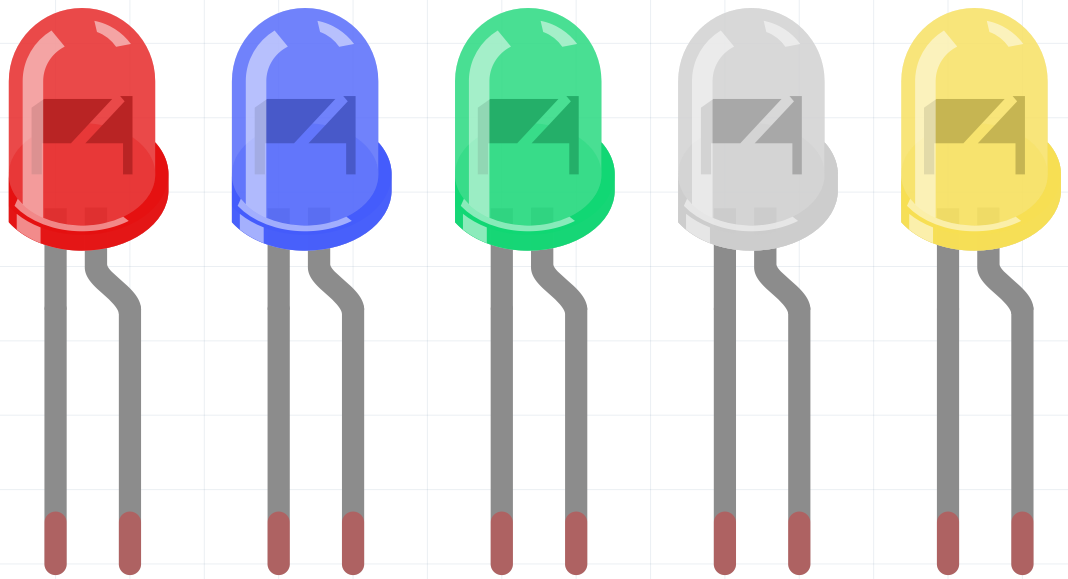

LED

../_images/LED.png

Il diodo emettitore di luce a semiconduttore è un tipo di componente che può convertire l’energia elettrica in energia luminosa tramite giunzioni PN. In base alla lunghezza d’onda, può essere classificato in diodo laser, diodo emettitore di luce infrarossa e diodo emettitore di luce visibile, comunemente noto come LED (Light-Emitting Diode).

Il diodo ha una conduttività unidirezionale, quindi il flusso di corrente seguirà la direzione della freccia indicata nel simbolo del circuito. Si può applicare solo una tensione positiva sull’anodo e una negativa sul catodo, facendo così accendere il LED.

../_images/led_symbol.png

Un LED ha due pin. Quello più lungo è l’anodo, mentre quello più corto è il catodo. Fai attenzione a non collegarli inversamente. Nel LED c’è una caduta di tensione fissa in direzione diretta, quindi non può essere collegato direttamente al circuito perché la tensione di alimentazione potrebbe superare questa caduta e bruciare il LED. La tensione diretta per i LED rossi, gialli e verdi è di 1,8 V, mentre per quelli bianchi è di 2,6 V. La maggior parte dei LED può sopportare una corrente massima di 20 mA, quindi è necessario collegare una resistenza limitatrice di corrente in serie.

La formula per il calcolo del valore della resistenza è la seguente:

R = (Vsupply – VD)/I

R rappresenta il valore della resistenza limitatrice di corrente, Vsupply la tensione di alimentazione, VD la caduta di tensione e I la corrente di lavoro del LED.

Qui trovi una descrizione dettagliata del LED: LED - Wikipedia.
