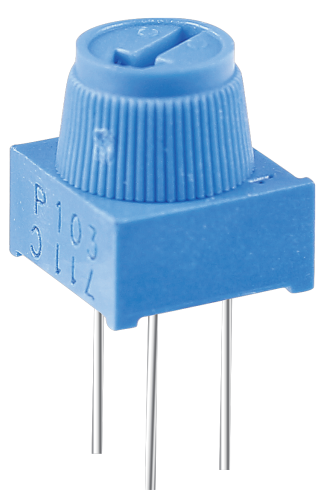

Potenziometro

../_images/potentiometer.png

Il potenziometro è un componente resistivo con 3 terminali, il cui valore di resistenza può essere regolato secondo una variazione prestabilita.

I potenziometri si presentano in varie forme, dimensioni e valori, ma hanno in comune le seguenti caratteristiche:

  • Hanno tre terminali (o punti di connessione).

  • Sono dotati di una manopola, una vite o un cursore che può essere spostato per variare la resistenza tra il terminale centrale e uno dei terminali esterni.

  • La resistenza tra il terminale centrale e uno dei terminali esterni varia da 0 Ω alla resistenza massima del potenziometro quando la manopola, la vite o il cursore vengono spostati.

Ecco il simbolo circuitale del potenziometro.

../_images/potentiometer_symbol.png

Le funzioni del potenziometro nel circuito sono le seguenti:

  1. Funzione di divisore di tensione

    Il potenziometro è una resistenza regolabile in modo continuo. Quando si regola l’albero o la maniglia scorrevole del potenziometro, il contatto mobile scorre sulla resistenza. A questo punto, è possibile ottenere una tensione in uscita che dipende dalla tensione applicata sul potenziometro e dall’angolo o dalla corsa del braccio mobile.

  2. Funzione di reostato

    Quando il potenziometro viene utilizzato come reostato, si collega il pin centrale e uno degli altri 2 pin nel circuito. In questo modo, è possibile ottenere un valore di resistenza che varia in modo uniforme e continuo all’interno del percorso del contatto mobile.

  3. Funzione di controllo della corrente

    Quando il potenziometro funziona come controllore di corrente, il terminale del contatto scorrevole deve essere collegato come uno dei terminali di uscita.

Se desideri saperne di più sul potenziometro, fai riferimento a: Potentiometro - Wikipedia

Esempio
