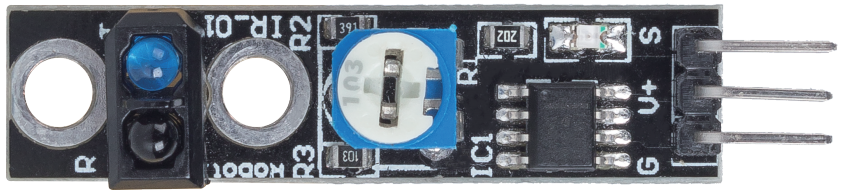

Modulo di Tracciamento Linee

../_images/line_track.png

  • S: Generalmente basso livello, diventa alto livello quando viene rilevata la linea nera.

  • V+: Alimentazione, 3.3V~5V

  • G: Terra

Questo è un modulo di tracciamento a 1 canale che, come suggerisce il nome, segue le linee nere su sfondo bianco o le linee bianche su sfondo nero.

../_images/tcrt5000.jpg

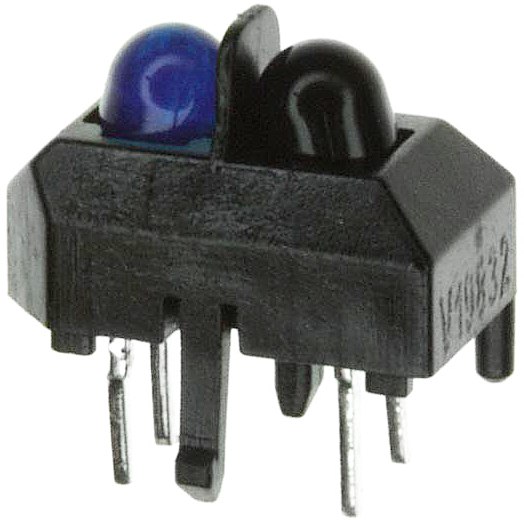

Il modulo utilizza un sensore a infrarossi TCRT500, composto da un LED a infrarossi (blu) e un fototransistor (nero).

  • Il LED a infrarossi blu, quando alimentato, emette luce a infrarossi invisibile all’occhio umano.

  • Il fototransistor nero, utilizzato per ricevere la luce a infrarossi, ha una resistenza interna che varia in base alla luce a infrarossi ricevuta; maggiore è la luce ricevuta, minore è la sua resistenza e viceversa.

Sul modulo è presente un comparatore LM393, utilizzato per confrontare la tensione del fototransistor con la tensione impostata (regolata dal potenziometro); se è maggiore della tensione impostata, l’uscita è 1, altrimenti l’uscita è 0.

Pertanto, quando il tubo emettitore a infrarossi brilla su una superficie nera, poiché il nero assorbe la luce, il fototransistor riceve meno luce a infrarossi, la sua resistenza aumenta (aumenta la tensione), e dopo il comparatore LM393, l’uscita è di alto livello.

Allo stesso modo, quando brilla su una superficie bianca, la luce riflessa aumenta e la resistenza del fototransistor diminuisce (diminuisce la tensione); pertanto, il comparatore emette un livello basso e il LED indicatore si accende.

Caratteristiche

  • Utilizza il sensore a infrarossi TCRT5000

  • Distanza di rilevamento: 1-8mm, lunghezza focale di 2.5mm

  • Segnale di uscita del comparatore pulito, buon segnale d’onda, capacità di pilotaggio maggiore di 15mA

  • Regolazione della sensibilità tramite potenziometro

  • Tensione di funzionamento: 3.3V-5V

  • Uscita digitale: 0 (bianco) e 1 (nero)

  • Utilizza il comparatore LM393 a larga tensione.

  • Dimensioni: 42mmx10mm
