Display a 7 Segmenti

../_images/7_segment.png

Un display a 7 segmenti è un componente a forma di 8 che racchiude 7 LED. Ogni LED è chiamato segmento - quando è alimentato, un segmento forma parte di una cifra da visualizzare.

Esistono due tipi di connessione dei pin: Catodo Comune (CC) e Anodo Comune (CA). Come suggerisce il nome, un display CC ha tutti i catodi dei 7 LED collegati, mentre un display CA ha tutti gli anodi dei 7 segmenti collegati.

In questo kit, utilizziamo un display a 7 segmenti con catodo comune, qui trovi il simbolo elettronico.

../_images/segment_cathode1.png

Ciascuno dei LED nel display è associato a un segmento posizionale, con uno dei suoi pin di connessione che sporge dal pacchetto plastico rettangolare. Questi pin dei LED sono etichettati da «a» a «g», rappresentando ciascun LED. Gli altri pin dei LED sono collegati insieme, formando un pin comune. Alimentando i pin appropriati dei segmenti LED in un ordine particolare, alcuni segmenti si illumineranno e altri rimarranno spenti, mostrando così il carattere corrispondente sul display.

Codici di visualizzazione

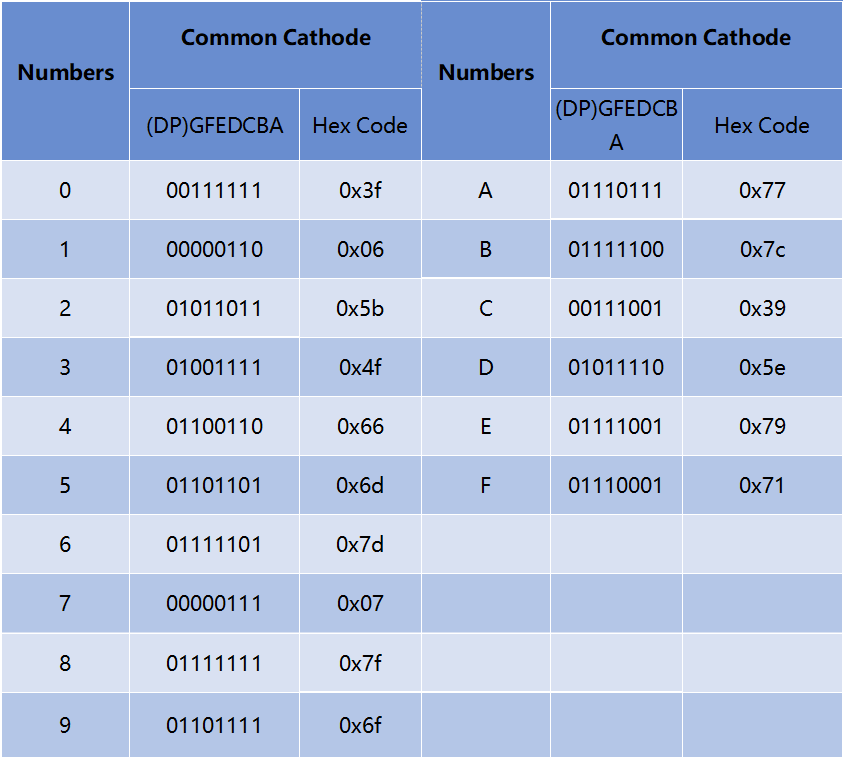

Per aiutarti a comprendere come i display a 7 segmenti (Catodo Comune) visualizzano i numeri, abbiamo disegnato la seguente tabella. I numeri rappresentano lo 0-F visualizzato sul display a 7 segmenti; (DP) GFEDCBA si riferisce al set di LED corrispondente impostato su 0 o 1. Ad esempio, 00111111 significa che DP e G sono impostati su 0, mentre gli altri sono impostati su 1. Pertanto, lo 0 viene visualizzato sul display a 7 segmenti, mentre il codice HEX corrisponde al numero esadecimale.

../_images/segment_code.png
