Resistore

../_images/resistor.png

Il resistore è un elemento elettronico che può limitare la corrente in un ramo del circuito. Un resistore fisso è un tipo di resistore il cui valore di resistenza non può essere modificato, mentre quello di un potenziometro o di un resistore variabile può essere regolato.

Due simboli circuitali generalmente usati per il resistore. Normalmente, la resistenza è indicata su di esso. Quindi, se vedi questi simboli in un circuito, indicano un resistore.

../_images/resistor_symbol.png

Ω è l’unità di resistenza e le unità più grandi includono KΩ, MΩ, ecc. Il loro rapporto può essere mostrato come segue: 1 MΩ=1000 KΩ, 1 KΩ = 1000 Ω. Normalmente, il valore della resistenza è indicato su di esso.

Quando si utilizza un resistore, è necessario conoscerne prima la resistenza. Ecco due metodi: puoi osservare le bande sul resistore o utilizzare un multimetro per misurare la resistenza. Si consiglia di utilizzare il primo metodo poiché è più conveniente e veloce.

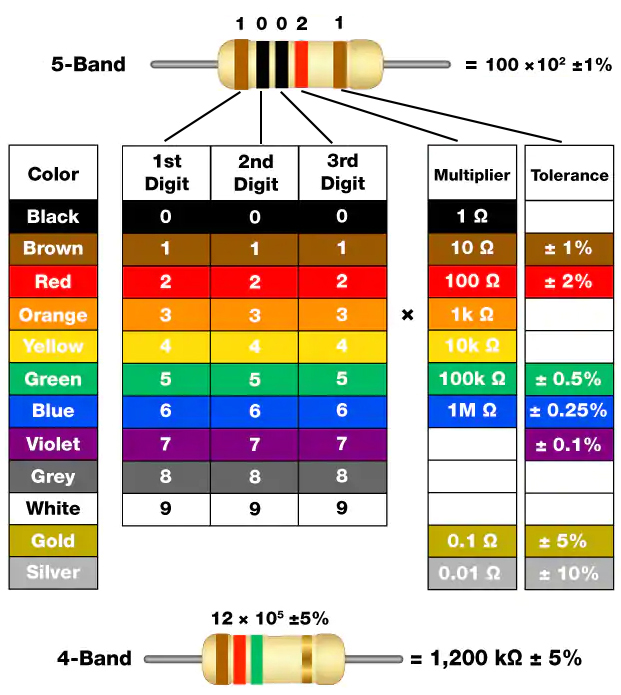

../_images/resistance_card.jpg

Come mostrato nella tabella, ogni colore rappresenta un numero.

Nero

Marrone

Rosso

Arancione

Giallo

Verde

Blu

Viola

Grigio

Bianco

Oro

Argento

0

1

2

3

4

5

6

7

8

9

0.1

0.01

I resistori a 4 e 5 bande sono comunemente utilizzati, su cui sono presenti rispettivamente 4 e 5 bande cromatiche.

Di solito, quando ricevi un resistore, potresti trovare difficile decidere da quale estremità iniziare a leggere i colori. Il trucco è che lo spazio tra la quarta e la quinta banda sarà relativamente più grande.

Pertanto, puoi osservare lo spazio tra le due bande cromatiche a un’estremità del resistore; se è più grande rispetto agli altri spazi tra le bande, puoi iniziare a leggere dal lato opposto.

Vediamo come leggere il valore di resistenza di un resistore a 5 bande come mostrato di seguito.

../_images/220ohm.jpg

Per questo resistore, la resistenza deve essere letta da sinistra a destra. Il valore dovrebbe essere in questo formato: 1ª Banda 2ª Banda 3ª Banda x 10^Moltiplicatore (Ω) e l’errore consentito è ±Tolleranza%. Quindi il valore di resistenza di questo resistore è 2(rosso) 2(rosso) 0(nero) x 10^0(nero) Ω = 220 Ω, e l’errore consentito è ± 1% (marrone).

Puoi saperne di più sui resistori da Wiki: Resistore - Wikipedia.
