74HC595

../_images/74HC595.png

Il 74HC595 consiste in un registro a scorrimento a 8 bit e un registro di memoria con uscite parallele a tre stati. Converte l’ingresso seriale in uscita parallela, permettendo di risparmiare porte IO di un MCU. Quando MR (pin10) è a livello alto e OE (pin13) è a livello basso, i dati vengono inseriti nel fronte di salita di SHcp e vanno al registro di memoria attraverso il fronte di salita di SHcp. Se i due clock sono collegati insieme, il registro a scorrimento è sempre un impulso avanti rispetto al registro di memoria. C’è un pin di ingresso seriale (Ds), un pin di uscita seriale (Q) e un pulsante di reset asincrono (a livello basso) nel registro di memoria. Il registro di memoria emette un bus parallelo a 8 bit in tre stati. Quando OE è abilitato (a livello basso), i dati nel registro di memoria vengono inviati al bus.

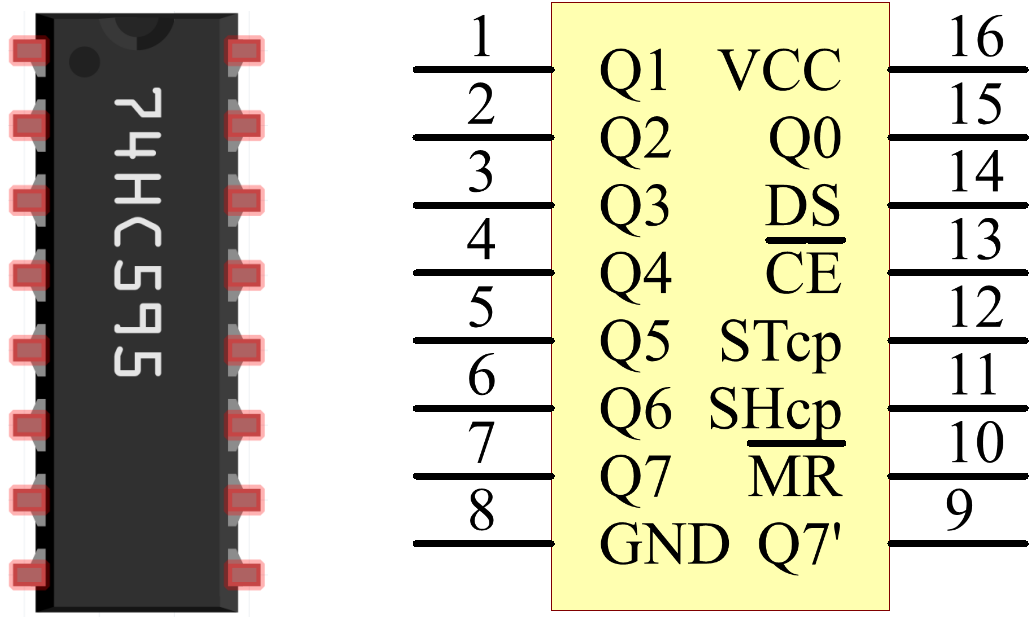

../_images/74hc595_pin.png

Pin del 74HC595 e le loro funzioni:

  • Q0-Q7: Pin di uscita dati paralleli a 8 bit, in grado di controllare direttamente 8 LED o 8 pin di un display a 7 segmenti.

  • Q7”: Pin di uscita in serie, collegato a DS di un altro 74HC595 per collegare più 74HC595 in serie.

  • MR: Pin di reset, attivo a livello basso.

  • SHcp: Ingresso di sequenza temporale del registro a scorrimento. Sul fronte di salita, i dati nel registro a scorrimento si spostano progressivamente di un bit, cioè i dati in Q1 si spostano in Q2, e così via. Sul fronte di discesa, i dati nel registro a scorrimento rimangono invariati.

  • STcp: Ingresso di sequenza temporale del registro di memoria. Sul fronte di salita, i dati nel registro a scorrimento si spostano nel registro di memoria.

  • CE: Pin di abilitazione dell’uscita, attivo a livello basso.

  • DS: Pin di ingresso dati seriali.

  • VCC: Tensione di alimentazione positiva.

  • GND: Massa.
