4.1.10 Monitor di Surriscaldamento

Nota

../_images/mcp3008_and_adc0834.jpg

A seconda della versione del tuo kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.

Introduzione

Potresti voler creare un dispositivo di monitoraggio del surriscaldamento da applicare in varie situazioni, ad esempio in una fabbrica, se desideriamo avere un allarme e lo spegnimento automatico della macchina in caso di surriscaldamento di un circuito. In questo progetto, utilizzeremo un termistore, un joystick, un cicalino, un LED e un display LCD per realizzare un dispositivo intelligente di monitoraggio della temperatura con soglia regolabile.

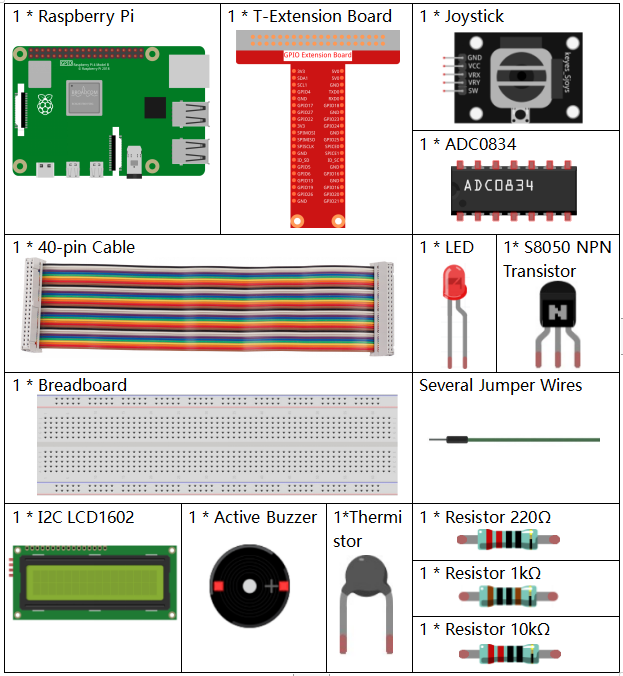

Componenti Necessari

In questo progetto, ci servono i seguenti componenti.

../_images/4.1.13_overheat_monitor_list.png

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI NEL KIT

LINK

Kit Raphael

337

Raphael Kit

Puoi anche acquistare i componenti separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI

LINK D’ACQUISTO

Scheda di estensione GPIO

ACQUISTA

Breadboard

ACQUISTA

Cavi Jumper

ACQUISTA

Resistore

ACQUISTA

LED

ACQUISTA

Modulo Joystick

-

ADC0834

-

Transistor

ACQUISTA

I2C LCD1602

ACQUISTA

Termistore

ACQUISTA

Cicalino

-

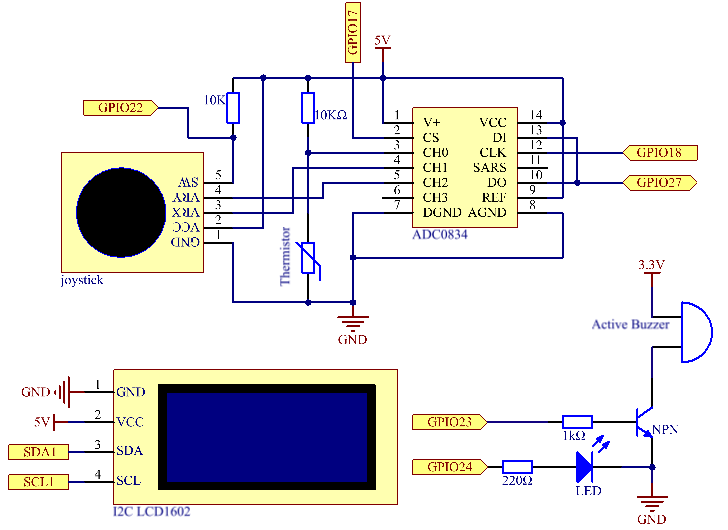

Schema Elettrico

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO22

Pin15

3

22

GPIO23

Pin16

4

23

GPIO24

Pin18

5

24

SDA1

Pin 3

SCL1

Pin 5
../_images/4.1.13_overheat_monitor_schematic.png

Procedure Sperimentali

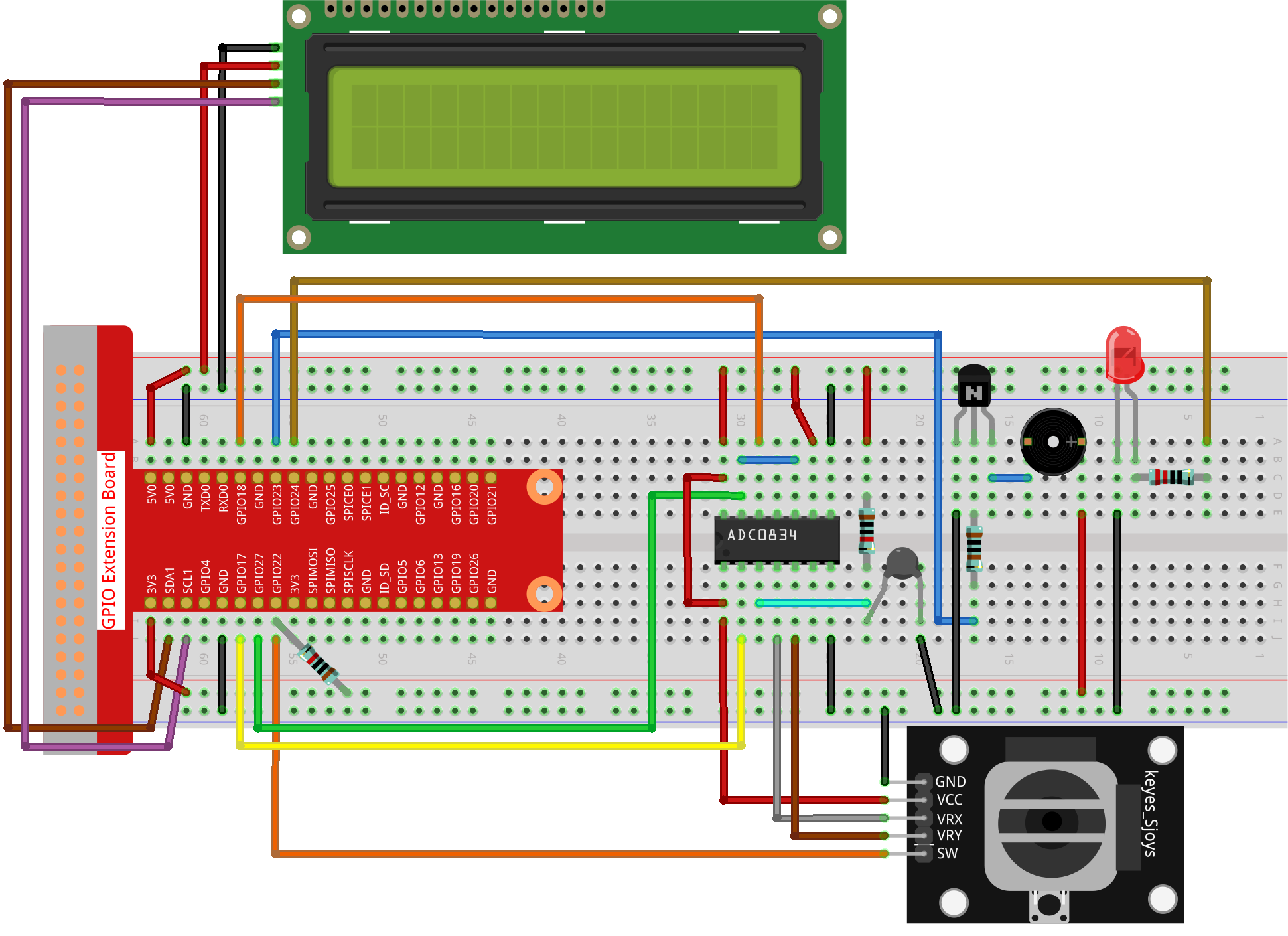

Passo 1: Costruisci il circuito.

../_images/4.1.13_overheat_monitor_circuit.png

Passo 2: Vai alla cartella del codice.

cd ~/raphael-kit/python-pi5

Passo 3: Esegui il file eseguibile.

sudo python3 4.1.13_OverheatMonitor_zero.py

Durante l’esecuzione del codice, la temperatura corrente e la soglia di alta temperatura 40 vengono visualizzate su I2C LCD1602. Se la temperatura corrente supera la soglia, il cicalino e il LED si attivano per avvisarti.

Il Joystick qui serve per regolare la soglia di alta temperatura. Spostando il Joystick lungo l’asse X e Y, puoi aumentare o diminuire la soglia di alta temperatura. Premi nuovamente il Joystick per resettare la soglia al valore iniziale.

Nota

  • Se ricevi l’errore FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', devi fare riferimento a Configurazione I²C per abilitare l’I2C.

  • Se ricevi l’errore ModuleNotFoundError: No module named 'smbus2', esegui sudo apt install python3-smbus2.

  • Se compare l’errore OSError: [Errno 121] Remote I/O error, significa che il modulo è cablato male o è difettoso.

  • Se il codice e i collegamenti sono corretti, ma il display LCD non mostra ancora contenuti, puoi ruotare il potenziometro sul retro per aumentare il contrasto.

Avvertimento

Se viene visualizzato l’errore RuntimeError: Cannot determine SOC peripheral base address, fare riferimento a If gpiozero doesn’t work..

Code

Nota

Puoi Modificare/Resettare/Copiare/Eseguire/Fermare il codice qui sotto. Ma prima devi accedere al percorso del codice sorgente come raphael-kit/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

#!/usr/bin/env python3

import LCD1602
from gpiozero import LED, Buzzer, Button
import ADC0834
import time
import math

# Inizializza il pulsante del joystick, il cicalino e il LED
Joy_BtnPin = Button(22)
buzzPin = Buzzer(23)
ledPin = LED(24)

# Imposta la soglia di temperatura massima iniziale
upperTem = 40

# Configura i moduli ADC e LCD
ADC0834.setup()
LCD1602.init(0x27, 1)

def get_joystick_value():
    """
    Reads the joystick values and returns a change value based on the joystick's position.
    """
    x_val = ADC0834.getResult(1)
    y_val = ADC0834.getResult(2)
    if x_val > 200:
        return 1
    elif x_val < 50:
        return -1
    elif y_val > 200:
        return -10
    elif y_val < 50:
        return 10
    else:
        return 0

def upper_tem_setting():
    """
    Adjusts and displays the upper temperature threshold on the LCD.
    """
    global upperTem
    LCD1602.write(0, 0, 'Upper Adjust: ')
    change = int(get_joystick_value())
    upperTem += change
    strUpperTem = str(upperTem)
    LCD1602.write(0, 1, strUpperTem)
    LCD1602.write(len(strUpperTem), 1, '              ')
    time.sleep(0.1)

def temperature():
    """
    Reads the current temperature from the sensor and returns it in Celsius.
    """
    analogVal = ADC0834.getResult()
    Vr = 5 * float(analogVal) / 255
    Rt = 10000 * Vr / (5 - Vr)
    temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))
    Cel = temp - 273.15
    return round(Cel, 2)

def monitoring_temp():
    """
    Monitors and displays the current temperature and upper temperature threshold.
    Activates buzzer and LED if the temperature exceeds the upper limit.
    """
    global upperTem
    Cel = temperature()
    LCD1602.write(0, 0, 'Temp: ')
    LCD1602.write(0, 1, 'Upper: ')
    LCD1602.write(6, 0, str(Cel))
    LCD1602.write(7, 1, str(upperTem))
    time.sleep(0.1)
    if Cel >= upperTem:
        buzzPin.on()
        ledPin.on()
    else:
        buzzPin.off()
        ledPin.off()

# Ciclo principale di esecuzione
try:
    lastState = 1
    stage = 0
    while True:
        currentState = Joy_BtnPin.value
        # Passa tra la modalità impostazioni e la modalità monitoraggio
        if currentState == 1 e lastState == 0:
            stage = (stage + 1) % 2
            time.sleep(0.1)
            LCD1602.clear()
        lastState = currentState
        if stage == 1:
            upper_tem_setting()
        else:
            monitoring_temp()
except KeyboardInterrupt:
    # Pulisci e esci
    LCD1602.clear()
    ADC0834.destroy()

Spiegazione del Codice

  1. Questa sezione importa le librerie necessarie per il progetto. LCD1602 è per il display LCD, gpiozero fornisce classi per LED, Cicalino e Pulsante, ADC0834 è per la conversione da analogico a digitale, e time e math sono librerie standard di Python per funzioni correlate al tempo e operazioni matematiche.

    #!/usr/bin/env python3

import LCD1602
from gpiozero import LED, Buzzer, Button
import ADC0834
import time
import math

  2. Qui vengono inizializzati il pulsante del joystick, il cicalino e il LED. Button(22) crea un oggetto pulsante collegato al pin GPIO 22. Buzzer(23) e LED(24) inizializzano il cicalino e il LED sui pin GPIO 23 e 24, rispettivamente.

    # Inizializza il pulsante del joystick, il cicalino e il LED
Joy_BtnPin = Button(22)
buzzPin = Buzzer(23)
ledPin = LED(24)

  3. Imposta il limite massimo di temperatura iniziale e configura i moduli ADC e LCD. L’LCD è inizializzato con un indirizzo (0x27) e una modalità (1).

    # Imposta la soglia di temperatura massima iniziale
upperTem = 40

# Configura i moduli ADC e LCD
ADC0834.setup()
LCD1602.init(0x27, 1)

  4. Questa funzione legge i valori X e Y del joystick utilizzando l’ADC0834. Restituisce un valore di modifica basato sulla posizione del joystick, che verrà utilizzato per regolare la soglia di temperatura.

    def get_joystick_value():
    """
    Reads the joystick values and returns a change value based on the joystick's position.
    """
    x_val = ADC0834.getResult(1)
    y_val = ADC0834.getResult(2)
    if x_val > 200:
        return 1
    elif x_val < 50:
        return -1
    elif y_val > 200:
        return -10
    elif y_val < 50:
        return 10
    else:
        return 0

  5. Regola il limite massimo della temperatura utilizzando l’input del joystick. Il nuovo limite viene visualizzato sul display LCD.

    def upper_tem_setting():
    """
    Adjusts and displays the upper temperature threshold on the LCD.
    """
    global upperTem
    LCD1602.write(0, 0, 'Upper Adjust: ')
    change = int(get_joystick_value())
    upperTem += change
    strUpperTem = str(upperTem)
    LCD1602.write(0, 1, strUpperTem)
    LCD1602.write(len(strUpperTem), 1, '              ')
    time.sleep(0.1)

  6. Legge la temperatura corrente dal sensore utilizzando l’ADC0834 e la converte in gradi Celsius.

    def temperature():
    """
    Reads the current temperature from the sensor and returns it in Celsius.
    """
    analogVal = ADC0834.getResult()
    Vr = 5 * float(analogVal) / 255
    Rt = 10000 * Vr / (5 - Vr)
    temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))
    Cel = temp - 273.15
    return round(Cel, 2)

  7. Monitora e visualizza la temperatura corrente e il limite massimo. Se la temperatura supera il limite massimo, il cicalino e il LED si attivano.

    def monitoring_temp():
    """
    Monitors and displays the current temperature and upper temperature threshold.
    Activates buzzer and LED if the temperature exceeds the upper limit.
    """
    global upperTem
    Cel = temperature()
    LCD1602.write(0, 0, 'Temp: ')
    LCD1602.write(0, 1, 'Upper: ')
    LCD1602.write(6, 0, str(Cel))
    LCD1602.write(7, 1, str(upperTem))
    time.sleep(0.1)
    if Cel >= upperTem:
        buzzPin.on()
        ledPin.on()
    else:
        buzzPin.off()
        ledPin.off()

  8. Il ciclo principale di esecuzione alterna tra la modalità impostazioni e la modalità monitoraggio in base alle pressioni del pulsante del joystick. Aggiorna continuamente la soglia di temperatura o monitora la temperatura corrente.

    # Ciclo principale di esecuzione
try:
    lastState = 1
    stage = 0
    while True:
        currentState = Joy_BtnPin.value
        # Passa tra la modalità impostazioni e monitoraggio
        if currentState == 1 e lastState == 0:
            stage = (stage + 1) % 2
            time.sleep(0.1)
            LCD1602.clear()
        lastState = currentState
        if stage == 1:
            upper_tem_setting()
        else:
            monitoring_temp()

  9. Questa sezione garantisce una corretta pulizia e rilascio delle risorse quando il programma viene interrotto.

    except KeyboardInterrupt:
    # Pulisci e esci
    LCD1602.clear()
    ADC0834.destroy()
