4.1.8 Indicatore di Batteria

Nota

A seconda della versione del tuo kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.

Introduzione

In questo progetto, realizzeremo un dispositivo indicatore di batteria che può visualizzare visivamente il livello di carica della batteria sul Bargraph LED.

Componenti Necessari

In questo progetto, ci servono i seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	ELEMENTI INCLUSI NEL KIT	LINK
Kit Raphael	337	Raphael Kit

Puoi anche acquistare i componenti separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI	LINK D’ACQUISTO
Scheda di estensione GPIO	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Resistore	ACQUISTA
Grafico a Barre LED	-
ADC0834	-

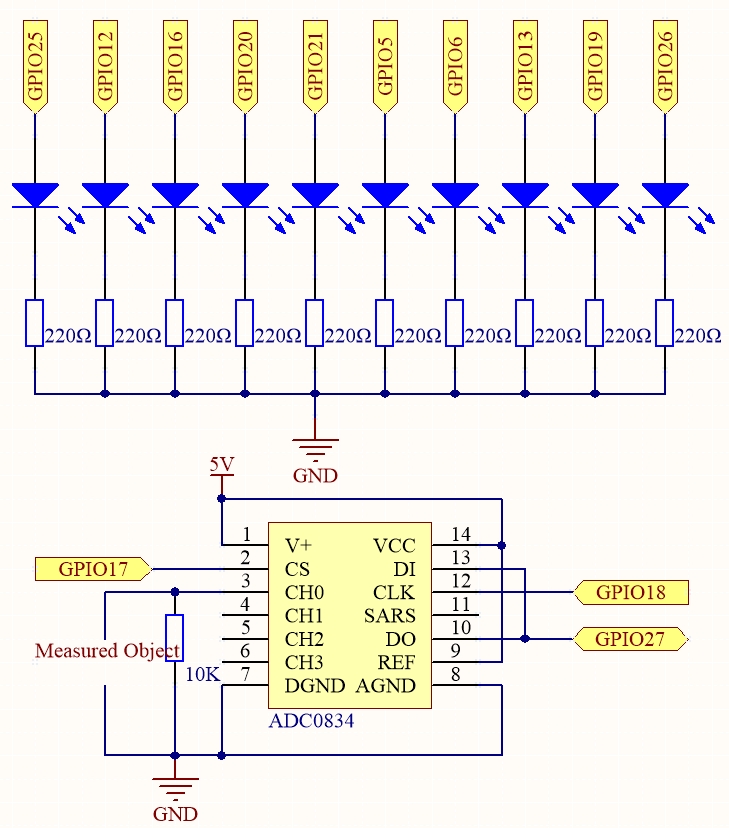

Schema Elettrico

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO18	Pin 12	1	18
GPIO27	Pin 13	2	27
GPIO25	Pin 22	6	25
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	20
GPIO21	Pin 40	29	21
GPIO5	Pin 29	21	5
GPIO6	Pin 31	22	6
GPIO13	Pin 33	23	13
GPIO19	Pin 35	24	19
GPIO26	Pin 37	25	26

Procedure Sperimentali

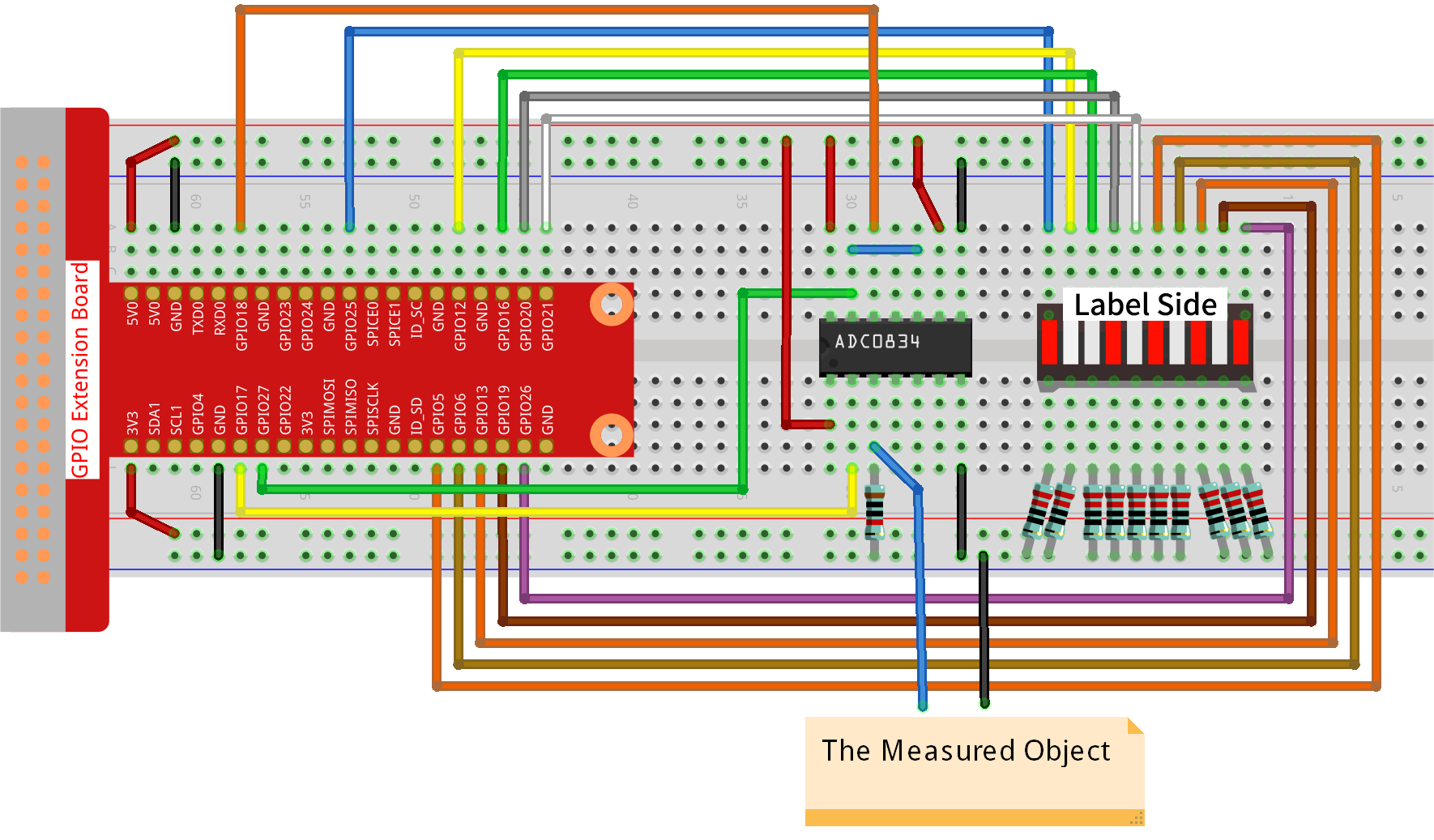

Passo 1: Costruisci il circuito.

Passo 2: Accedi alla cartella del codice.

cd ~/raphael-kit/python-pi5

Passo 3: Esegui il file eseguibile.

sudo python3 4.1.11_BatteryIndicator_zero.py

Dopo l’esecuzione del programma, collega separatamente un cavo di uscita al 3° pin di ADC0834 e al GND, e poi collegali ai due poli di una batteria. Vedrai che il corrispondente LED sul Bargraph LED si accenderà per visualizzare il livello di potenza (intervallo di misurazione: 0-5V).

Avvertimento

Se viene visualizzato l’errore RuntimeError: Cannot determine SOC peripheral base address, fare riferimento a If gpiozero doesn’t work..

Code

Nota

Puoi Modificare/Resettare/Copiare/Eseguire/Fermare il codice qui sotto. Ma prima devi accedere al percorso del codice sorgente come raphael-kit/python-pi5. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

#!/usr/bin/env python3
from gpiozero import LED
import ADC0834
import time

# Elenco dei pin GPIO a cui sono collegati i LED
ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]
# Inizializza gli oggetti LED per ogni pin nella lista
leds = [LED(pin) per pin in ledPins]

# Configura il modulo ADC0834
ADC0834.setup()

def LedBarGraph(value):
    # Spegni tutti i LED
    for i in range(10):
        leds[i].off()
    # Accendi i LED fino al valore specificato
    for i in range(value):
        leds[i].on()

try:
    # Ciclo principale per aggiornare continuamente il Bargraph LED
    while True:
        # Leggi il valore analogico da ADC0834
        analogVal = ADC0834.getResult()
        # Converti il valore analogico in livello del Bargraph LED
        LedBarGraph(int(analogVal/25))
except KeyboardInterrupt:
    # Spegni tutti i LED quando il programma viene interrotto
    for i in range(10):
        leds[i].off()

Spiegazione del Codice

1. Questa sezione importa le librerie necessarie. gpiozero serve per controllare i LED, ADC0834 per interfacciarsi con il modulo ADC e time per le operazioni legate al tempo.

   #!/usr/bin/env python3
   from gpiozero import LED
   import ADC0834
   import time


2. Definisce i pin GPIO a cui sono collegati i LED e inizializza un array di oggetti LED per ciascun pin. Questo consente un facile controllo di ciascun LED nell’array.

   # Elenco dei pin GPIO a cui sono collegati i LED
   ledPins = [25, 12, 16, 20, 21, 5, 6, 13, 19, 26]
   # Inizializza gli oggetti LED per ogni pin nella lista
   leds = [LED(pin) per pin in ledPins]


3. Inizializza il modulo ADC0834 per la conversione analogico-digitale.

   # Configura il modulo ADC0834
   ADC0834.setup()


4. Questa funzione spegne tutti i LED e poi accende un numero di LED in base al valore di input, creando efficacemente una rappresentazione grafica a barre.

   def LedBarGraph(value):
       # Spegni tutti i LED
       for i in range(10):
           leds[i].off()
       # Accendi i LED fino al valore specificato
       for i in range(value):
           leds[i].on()


5. Legge continuamente il valore analogico da ADC0834 e aggiorna il Bargraph LED in base a questo valore. Il valore analogico viene ridimensionato su una scala da 0 a 10 per i 10 LED.

   try:
       # Ciclo principale per aggiornare continuamente il Bargraph LED
       while True:
           # Leggi il valore analogico da ADC0834
           analogVal = ADC0834.getResult()
           # Converti il valore analogico in livello del Bargraph LED
           LedBarGraph(int(analogVal/25))


6. Assicura che tutti i LED siano spenti quando il programma viene interrotto (ad esempio, premendo Ctrl+C).

   except KeyboardInterrupt:
       # Spegni tutti i LED quando il programma viene interrotto
       for i in range(10):
           leds[i].off()
