Modulo Interruttore a Sfioramento
Il modulo interruttore a sfioramento funziona rilevando un cambiamento di capacità dovuto all’influenza di un oggetto esterno. La piastra a sfioramento è coperta da materiale isolante e l’utente non entra in contatto con il circuito elettrico.

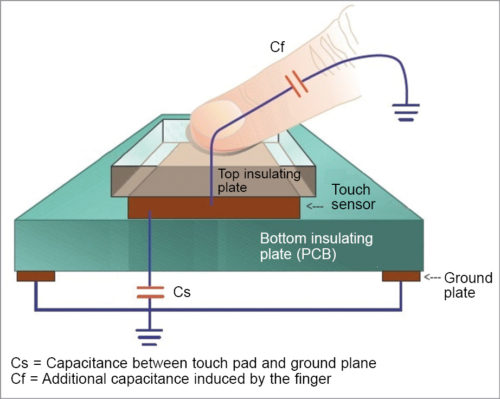

Un interruttore capacitivo ha diversi strati: la piastra superiore isolante seguita dalla piastra a sfioramento, un altro strato isolante e poi la piastra di massa.
In pratica, un sensore capacitivo può essere realizzato su un PCB a doppia faccia considerando un lato come il sensore a sfioramento e il lato opposto come la piastra di massa del condensatore. Quando si applica tensione tra queste piastre, le due piastre si caricano. In stato di equilibrio, le piastre hanno la stessa tensione della sorgente di alimentazione.
Il circuito del rilevatore di sfioramento contiene un oscillatore la cui frequenza dipende dalla capacità del touchpad. Quando un dito si avvicina al touchpad, la capacità aggiuntiva provoca un cambiamento nella frequenza di questo oscillatore interno. Il circuito rilevatore traccia la frequenza dell’oscillatore a intervalli regolari e, quando lo spostamento supera la soglia di cambiamento, il circuito attiva un evento di pressione del tasto.
