L293D
L293D è un driver motore a 4 canali integrato in un chip con alta tensione e alta corrente. È progettato per connettersi ai livelli logici standard DTL, TTL e per pilotare carichi induttivi (come bobine di relè, motori DC, stepper motor) e transistor di commutazione di potenza, ecc. I motori DC sono dispositivi che trasformano l’energia elettrica continua in energia meccanica. Sono ampiamente utilizzati nella trazione elettrica per la loro eccellente capacità di regolazione della velocità.

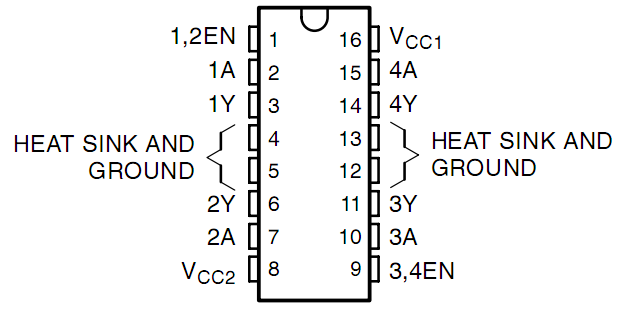

Di seguito è riportato il diagramma dei pin. L293D ha due pin (Vcc1 e Vcc2) per l’alimentazione. Vcc2 è utilizzato per fornire alimentazione al motore, mentre Vcc1 fornisce alimentazione al chip. Poiché qui viene utilizzato un motore DC di piccole dimensioni, collega entrambi i pin a +5V.

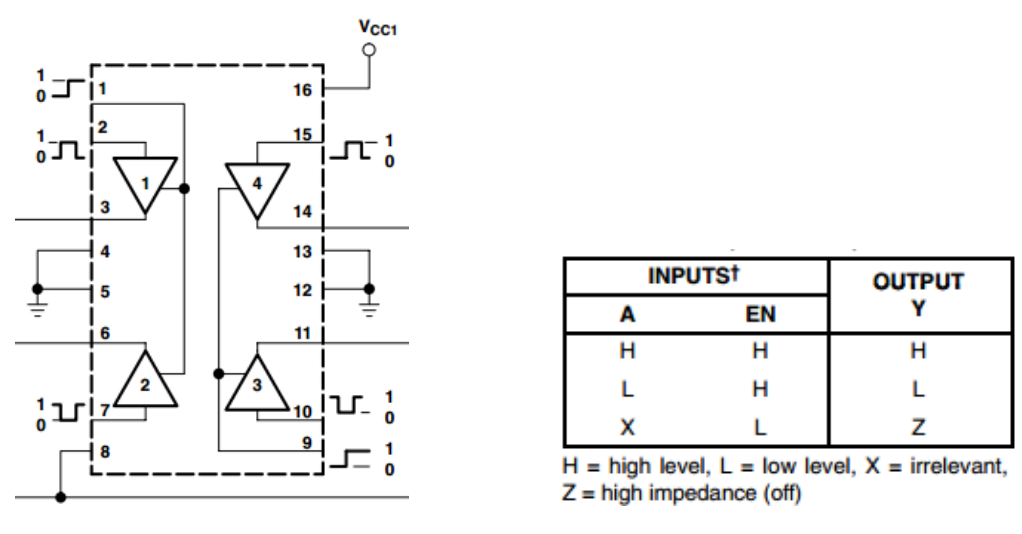

Di seguito è riportata la struttura interna di L293D. Il pin EN è un pin di abilitazione e funziona solo con livello alto; A rappresenta l’ingresso e Y l’uscita. Puoi vedere la relazione tra loro nell’angolo in basso a destra. Quando il pin EN è ad alto livello, se A è alto, Y emette livello alto; se A è basso, Y emette livello basso. Quando il pin EN è a livello basso, L293D non funziona.
