Display a 7 segmenti

../../_images/7-seg.jpg

Un display a 7 segmenti è un componente a forma di 8 che contiene 7 LED. Ogni LED è chiamato segmento - quando viene alimentato, un segmento forma parte di un numero da visualizzare.

Esistono due tipi di connessione dei pin: Catodo Comune (CC) e Anodo Comune (CA). Come suggerisce il nome, un display CC ha tutti i catodi dei 7 LED collegati, mentre un display CA ha tutti gli anodi dei 7 segmenti collegati.

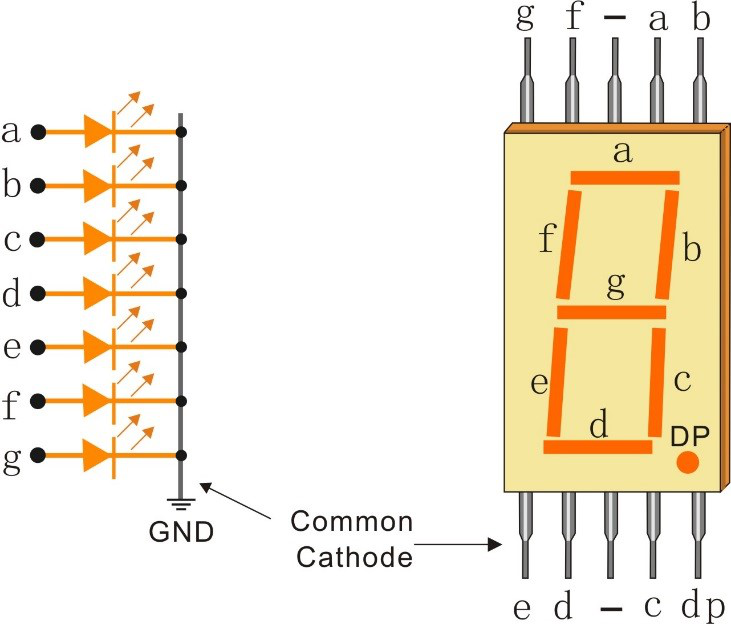

In questo kit utilizziamo il display a 7 segmenti a Catodo Comune, ecco il simbolo elettronico.

../../_images/segment_cathode.png

Ognuno dei LED nel display è assegnato a un segmento posizionale con uno dei suoi pin di connessione esteso fuori dal pacchetto plastico rettangolare. Questi pin dei LED sono etichettati da «a» a «g», rappresentando ciascun LED individuale. Gli altri pin dei LED sono collegati insieme formando un pin comune. Quindi, polarizzando direttamente i pin appropriati dei segmenti LED in un ordine particolare, alcuni segmenti si illumineranno mentre altri rimarranno spenti, mostrando così il carattere corrispondente sul display.

Codici di visualizzazione

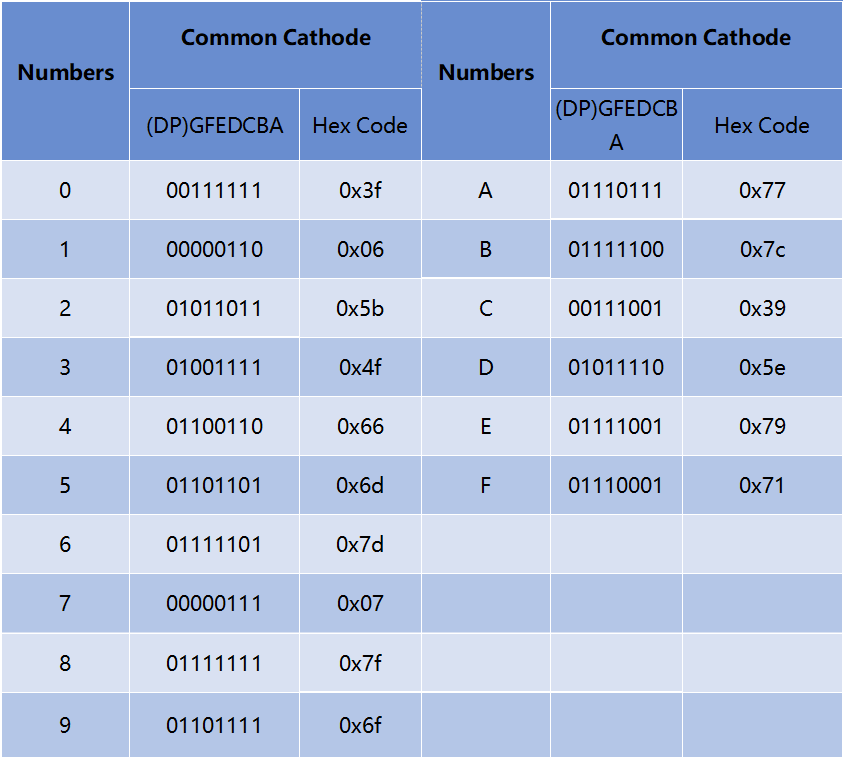

Per aiutarti a capire come i display a 7 segmenti (Catodo Comune) mostrano i numeri, abbiamo disegnato la seguente tabella. I numeri rappresentano i valori da 0 a F visualizzati sul display a 7 segmenti; (DP) GFEDCBA si riferisce al set di LED corrispondenti impostato su 0 o 1. Ad esempio, 00111111 significa che DP e G sono impostati su 0, mentre gli altri sono impostati su 1. Pertanto, il numero 0 viene visualizzato sul display a 7 segmenti, mentre il Codice HEX corrisponde al numero esadecimale.

../../_images/segment_code.png
