Modulo Fotocamera

Descrizione

../../_images/camera_module_pic.png

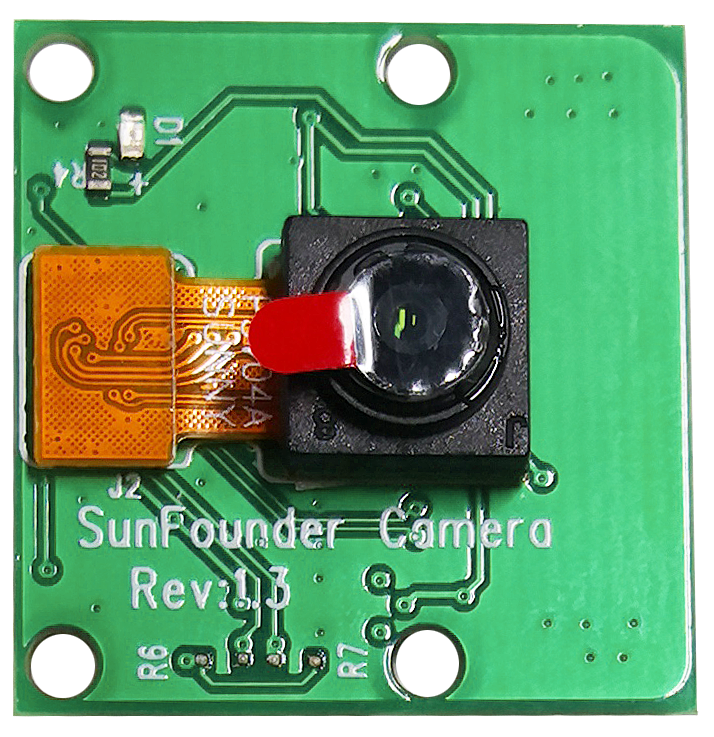

Questo è un modulo fotocamera Raspberry Pi da 5MP con sensore OV5647. È plug and play: collega il cavo a nastro incluso alla porta CSI (Camera Serial Interface) sul tuo Raspberry Pi e sei pronto per iniziare.

La scheda è piccola, circa 25mm x 23mm x 9mm, e pesa 3g, il che la rende ideale per applicazioni mobili o altre applicazioni in cui dimensioni e peso sono critici. Il modulo fotocamera ha una risoluzione nativa di 5 megapixel e dispone di un obiettivo a fuoco fisso che cattura immagini statiche a 2592 x 1944 pixel e supporta anche video a 1080p30, 720p60 e 640x480p90.

Nota

Il modulo è in grado di catturare solo immagini e video, non l’audio.

Specifiche

  • Risoluzione immagini statiche: 2592×1944

  • Risoluzione video supportata: 1080p/30 fps, 720p/60fps e 640x480p 60/90 registrazione video

  • Apertura (F): 1.8

  • Angolo visivo: 65 gradi

  • Dimensioni: 24mmx23.5mmx8mm

  • Peso: 3g

  • Interfaccia: connettore CSI

  • Sistema operativo supportato: Raspberry Pi OS (versione più recente consigliata)

Assemblaggio del Modulo Fotocamera

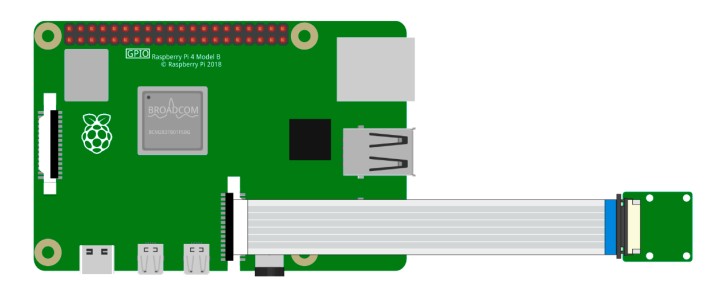

Sul modulo fotocamera o sul Raspberry Pi, troverai un connettore di plastica piatto. Estrarre con attenzione l’interruttore di fissaggio nero finché non è parzialmente estratto. Inserire il cavo FFC nel connettore di plastica nella direzione indicata e spingere l’interruttore di fissaggio nuovamente in posizione.

Se il filo FFC è installato correttamente, sarà dritto e non si staccherà tirandolo delicatamente. In caso contrario, reinstallalo nuovamente.

../../_images/connect_ffc.png ../../_images/1.10_camera.png

Avvertimento

Non installare la fotocamera con l’alimentazione accesa, potrebbe danneggiare il modulo.
