Tastierino

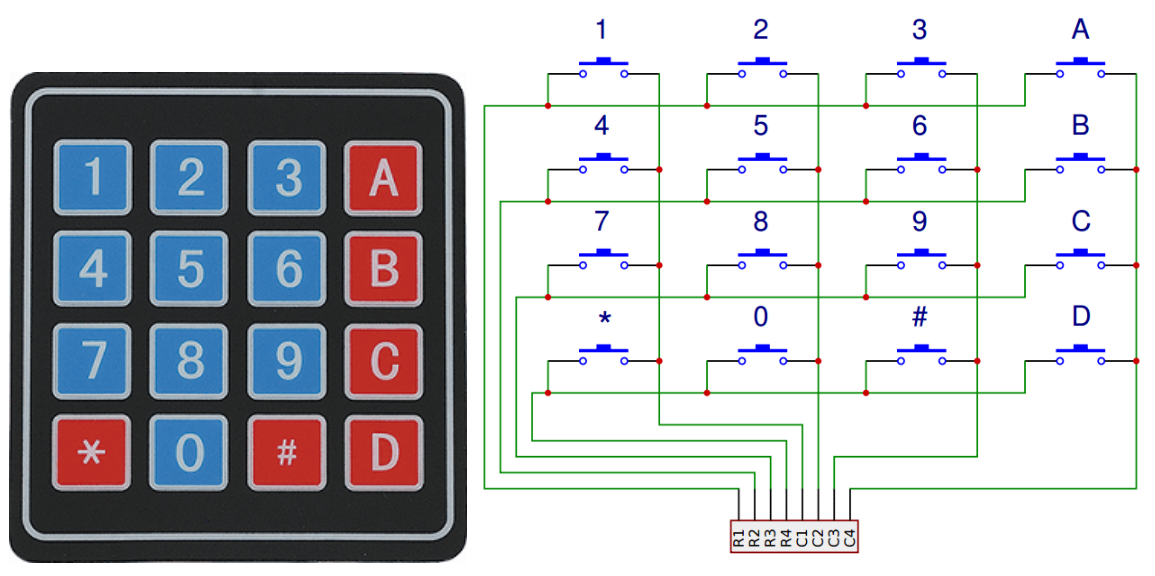

Un tastierino è una matrice rettangolare di 12 o 16 pulsanti OFF-(ON). I loro contatti sono accessibili tramite un connettore adatto per il collegamento con un cavo piatto o per l’inserimento in una scheda a circuiti stampati. In alcuni tastierini, ciascun pulsante è collegato a un contatto separato nel connettore, mentre tutti i pulsanti condividono una massa comune.

../../_images/keypad314.png

Più frequentemente, i pulsanti sono codificati in matrice, il che significa che ognuno di essi collega una coppia unica di conduttori in una matrice. Questa configurazione è ideale per il polling da parte di un microcontrollore, che può essere programmato per inviare un impulso di uscita a ciascuno dei quattro fili orizzontali a turno. Durante ogni impulso, controlla in sequenza i restanti quattro fili verticali per determinare quale, se presente, sta trasmettendo un segnale. Si dovrebbero aggiungere resistenze di pull-up o pull-down ai fili di ingresso per evitare che gli ingressi del microcontrollore si comportino in modo imprevedibile quando non è presente alcun segnale.
