MCP3008
MCP3008

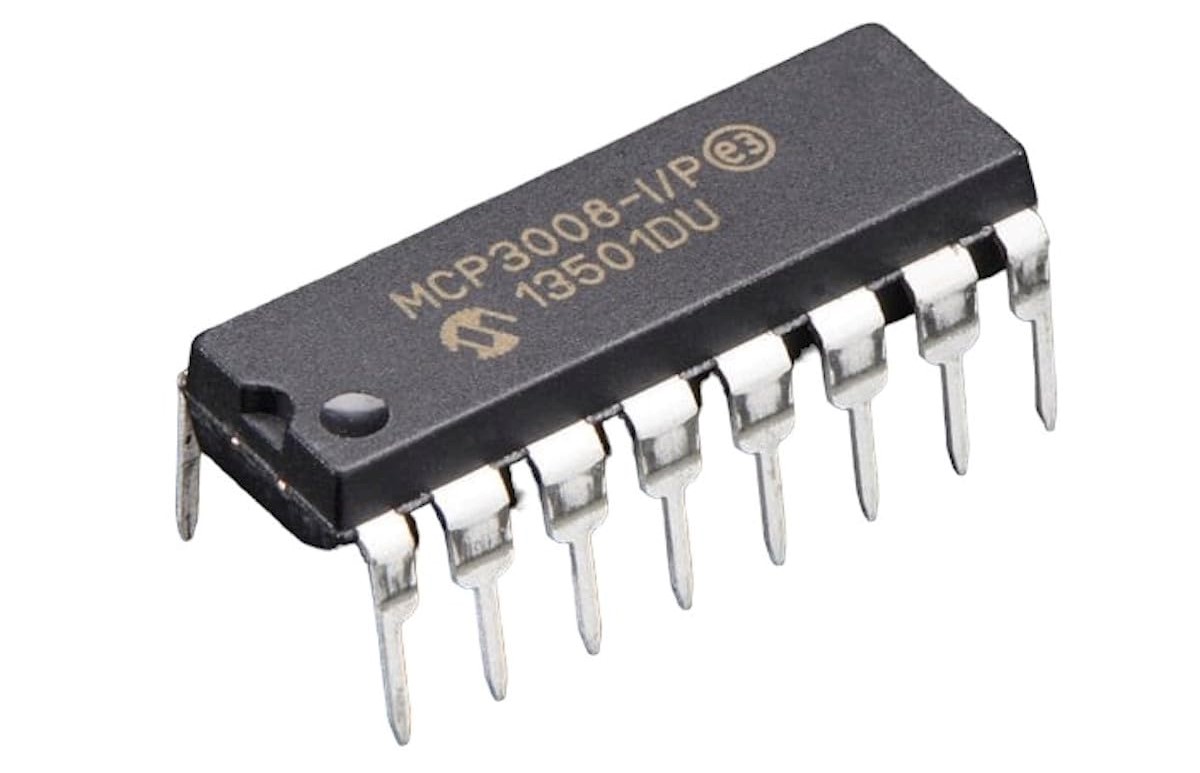

MCP3008 è un convertitore analogico-digitale (ADC) a 10 bit a approssimazioni successive con 8 canali di ingresso e un protocollo di comunicazione SPI (Serial Peripheral Interface). È in grado di interfacciarsi con un microcontrollore per convertire segnali di ingresso analogici in dati digitali per un’ulteriore elaborazione.
Sequenza di funzionamento
Una conversione sull’MCP3008 inizia impostando il pin CS (chip select) a livello basso, il che attiva la comunicazione con il dispositivo. Il microcontrollore invia quindi un flusso di controllo di 3 byte tramite l’interfaccia SPI per specificare la configurazione e selezionare il canale di ingresso.
Il primo byte inviato contiene il bit di start e il bit di selezione singolo/differenziale. I bit successivi indicano quale dei 8 canali (CH0–CH7) deve essere letto. I dati vengono immessi nel dispositivo a ogni fronte di salita del clock SPI (SCLK) e il risultato della conversione viene restituito simultaneamente.
All’interno è incluso un breve ritardo per consentire al canale di ingresso selezionato di stabilizzarsi prima che inizi la conversione. L’MCP3008 esegue quindi una conversione analogico-digitale a 10 bit utilizzando un circuito sample-and-hold e un comparatore SAR (Successive Approximation Register).
Il risultato della conversione viene trasmesso al microcontrollore tramite la linea MISO (Master In Slave Out). Il bit più significativo (MSB) del risultato a 10 bit viene inviato per primo, seguito dai bit rimanenti. Il microcontrollore legge il risultato tramite il bus SPI durante questo processo.
Dopo che l’intero valore digitale a 10 bit è stato trasmesso, l’MCP3008 completa il ciclo e attende il comando successivo.
