Modulo Matrice LED

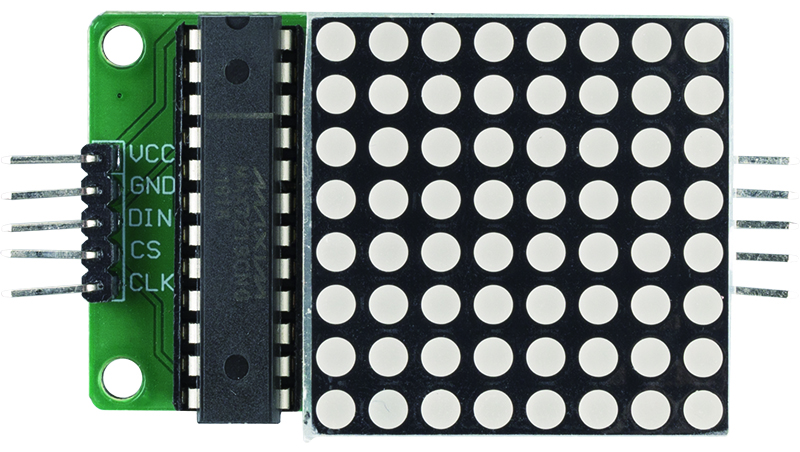

Questo è un modulo matrice a punti 8x8 a catodo comune pilotato dal MAX7219, il modulo funziona a una tensione operativa di 5V, la dimensione è di 50mmx32mmx15mm, il lato sinistro è la porta di ingresso, il lato destro è la porta di uscita, supporta la cascata di più moduli.
VCC: Tensione di alimentazione positiva. Collegare a +5V.
GND: Terra (entrambi i pin GND devono essere collegati).
DIN: Ingresso di dati seriali. I dati vengono caricati nel registro a scorrimento interno a 16 bit sul fronte di salita del segnale CLK.
CS: Ingresso di selezione del chip. I dati seriali vengono caricati nel registro a scorrimento mentre CS è basso. Gli ultimi 16 bit di dati seriali vengono memorizzati sul fronte di salita di CS.
CLK: Ingresso del clock seriale. Frequenza massima di 10MHz. Sul fronte di salita del segnale CLK, i dati vengono trasferiti nel registro a scorrimento interno. Sul fronte di discesa del segnale CLK, i dati vengono trasferiti in uscita da DOUT. Sul MAX7221, l’ingresso CLK è attivo solo quando CS è basso.

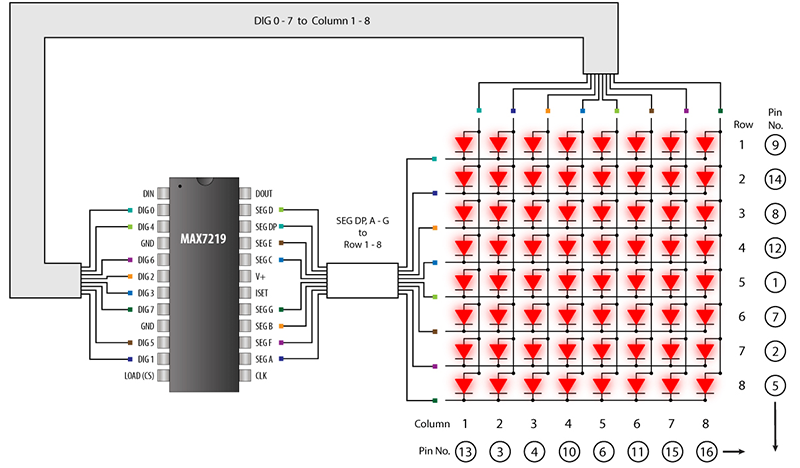

MAX7219
Il MAX7219 è un driver di visualizzazione a catodo comune compatto con input/output seriale che interfaccia microprocessori (µPs) a display LED numerici a 7 segmenti fino a 8 cifre, display a barra o 64 LED individuali. Include a bordo un decodificatore BCD codice-B, circuiti di scansione multiplex, driver di segmenti e cifre, e una RAM statica 8x8 che memorizza ogni cifra.
È richiesto solo un resistore esterno per impostare la corrente del segmento per tutti i LED. Il MAX7221 è compatibile con SPI™, QSPI™ e MICROWIRE™ e ha driver di segmenti con limitazione della velocità di variazione per ridurre le interferenze elettromagnetiche (EMI).
Un’interfaccia seriale a 4 fili si connette a tutti i µPs comuni. Le singole cifre possono essere indirizzate e aggiornate senza riscrivere l’intero display. Il MAX7219/MAX7221 consente inoltre all’utente di selezionare la decodifica in codice B o senza decodifica per ciascuna cifra.
