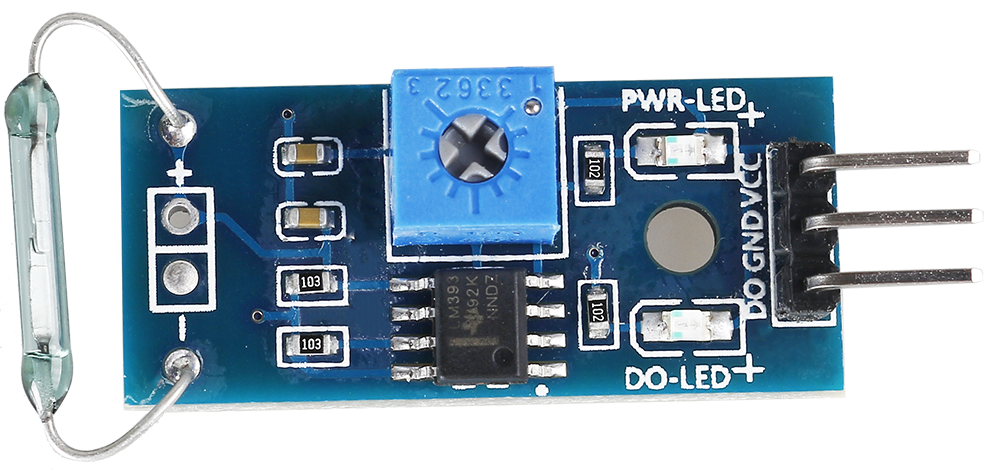

Modulo Interruttore Reed
Utilizza un interruttore reed di tipo normalmente aperto.
Uscita con comparatore, segnale pulito, buona forma d’onda, forte capacità di pilotaggio, superiore a 15mA.
Tensione di funzionamento: 3.3V-5V
Forma di uscita: uscita digitale (0 e 1).
Con fori per bulloni fissi per un’installazione facile.
Dimensioni del PCB: 3.2cm x 1.4cm.
Utilizza comparatore LM393 a tensione ampia.

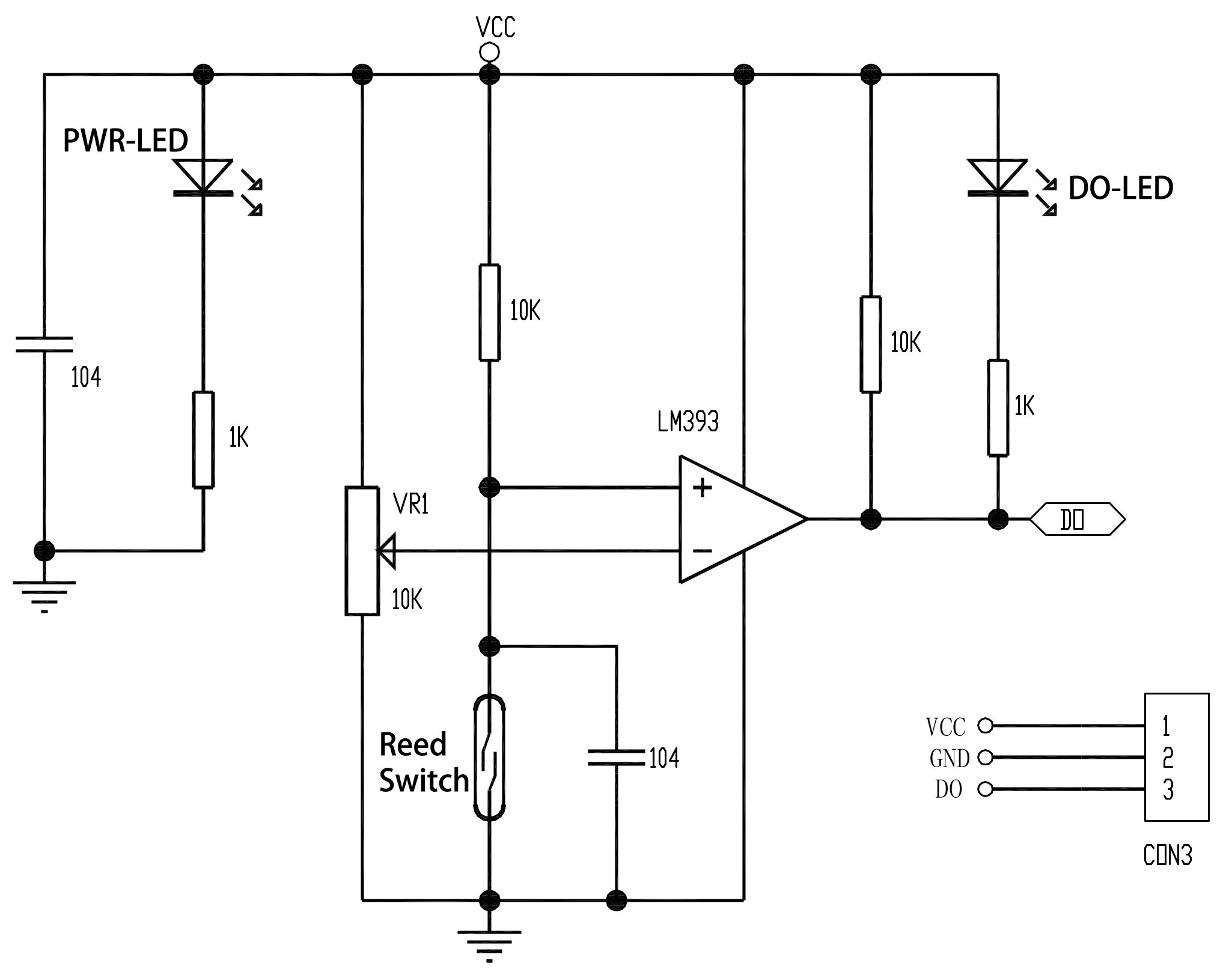

Il modulo interruttore reed è costituito da un interruttore reed, un potenziometro, un comparatore LM393, un LED, ecc. Il circuito interno è mostrato di seguito. Quando un magnete si avvicina al modulo, esso si attiva e il modulo emette un livello basso; in assenza di magnetismo, il modulo si disattiva e emette un livello alto. La distanza di induzione tra l’interruttore reed e il magnete dovrebbe essere inferiore a 1.5cm; oltre questa distanza, il modulo non sarà sensibile o non si attiverà. È possibile regolare la sensibilità tramite il potenziometro sul modulo.

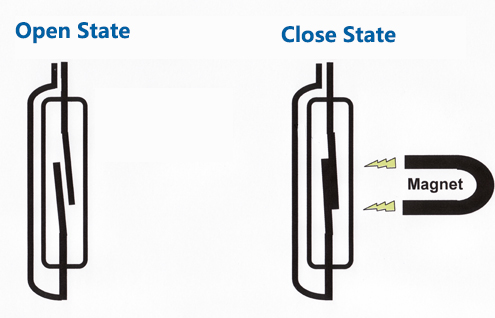

L’interruttore reed, noto anche come interruttore magnetico o reed switch, ha due lamelle metalliche interne, sigillate in un tubo di vetro riempito di gas inerte. Normalmente le due lamelle si sovrappongono ma sono separate da un gap e il circuito è interrotto. Quando un oggetto magnetico si avvicina, le due lamelle vengono attratte magneticamente, il circuito si chiude e si attiva. Pertanto, l’interruttore reed può essere utilizzato per realizzare un sensore magnetico.
